| 非成像聚光太陽能集熱器 |
| Non-Imaging Solar Collector |
| 聚光太陽能集熱器由聚光器與接收器組成，非成像聚光太陽能集熱器顧名思義是聚光器的光線不是會聚到一點（或一線）上，而是會聚到一塊接收器的面上，也可獲得高強度太陽能。非成像聚光太陽能集熱器形式較多，主要有球形面聚光集熱器、復合拋物面聚光集熱器、條形面聚光集熱器、塔式集熱器等。 |
| 球形面聚光集熱器 |
| 球形面聚光集熱器也稱為SRTA集熱器，反射鏡是球面的，入射的平行光會聚在一個較小的區域，接收器是面狀的，當光線略有傾斜時，反射光仍能會聚到接收器上，見圖1（a）。球形面聚光集熱器的聚光比范圍約50至150，最高聚熱溫度300度至500度。 |

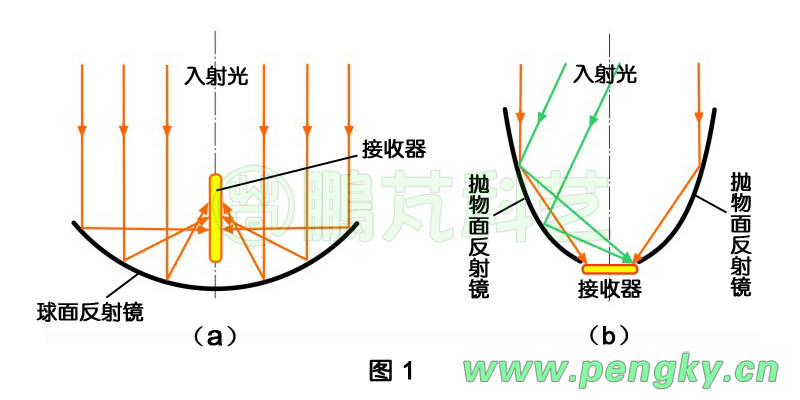

圖1--球形面聚光集熱器與復合拋物面聚光集熱器示意圖 |
| ?復合拋物面聚光集熱器 |
| 復合拋物面聚光集熱器也稱為CPC集熱器，聚光器由兩片拋物面組成，接收器也為面狀，在兩個拋物面中間，見圖1（b）。橙色光線是與中心軸線平行的入射光線，將全部會聚在接收器上，當入射光傾斜時，進入光孔的入射光仍能會聚到接收器上，圖中綠色光線就是最大傾斜角度的入射光。一些內聚光真空集熱管使用CPC集熱方式。復合拋物面聚光集熱器的聚光比范圍約3至10，最高聚熱溫度100度至150度。 |
| 條形面聚光集熱器 |
| 條形面聚光集熱器也稱為FMSC聚光集熱器，聚光器由多條固定的平面反射鏡組成，平面反射鏡按一定的角度傾斜，使入射光會聚到接收器上，見圖2（a）。由于反射鏡是平面鏡不能會聚光，故接收器是面狀，當面較寬時也允許入射光略有傾斜。條形面聚光集熱器的聚光比范圍約20至50，最高聚熱溫度250度至300度。 |

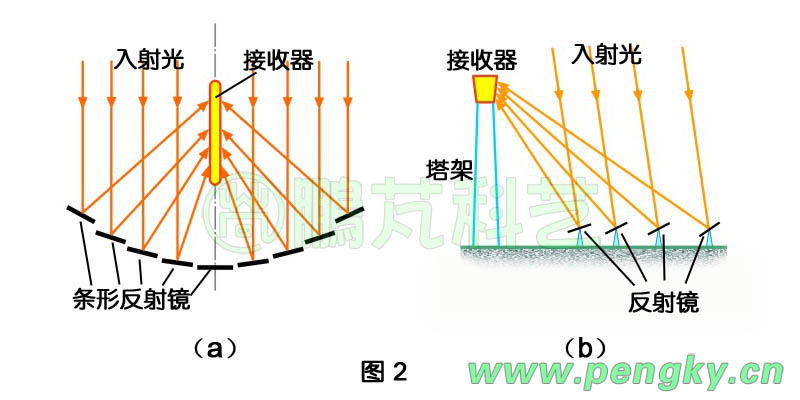

圖2--條形面聚光集熱器示意圖 |
| 多平面聚光集熱器 |
| 多平面聚光集熱器也稱為塔式集熱器，接收器安裝在高塔頂部，在塔周圍分布許多平面鏡（定日鏡），所有定日鏡都把太陽光反射到塔頂?shù)慕邮掌魃希赃_(dá)到聚光目的，見圖2（b）。每個定日鏡都有跟蹤機構，保證太陽在任何位置都把陽光反射到接收器上。塔式集熱器多用在太陽能發電站。多平面聚光集熱器的聚光比范圍約1000至3000，最高聚熱溫度500度至2000度。 |
| |
