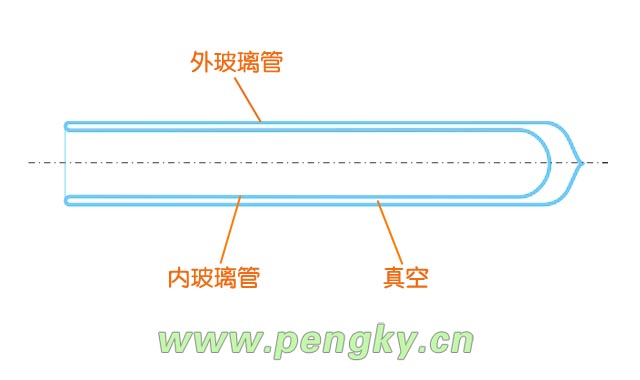

平板型集熱器的吸熱板除了向外輻射熱量外，還會通過隔熱層向外傳導熱量、也會通過玻璃蓋板下的空氣對流向外散發熱量，這是其主要缺點。如果把外殼內抽成真空是可以解決向外散發熱量的問題，但外殼特別是玻璃板要能承受每平方厘米1公斤的大氣壓力是相當困難的，集熱器會變得非常笨重。 球型與圓柱形能承受較大的壓力，于是就有圓管狀真空管集熱器，這里介紹的是全玻璃真空集熱管，它由一端封口的外玻璃管與內玻璃管熔封而成，兩層間抽真空，有點像廣口熱水瓶膽，下面是其截面圖（為了便于圖視，圖中的真空管集熱管長度較實際比例要短）。 |
|
|
|

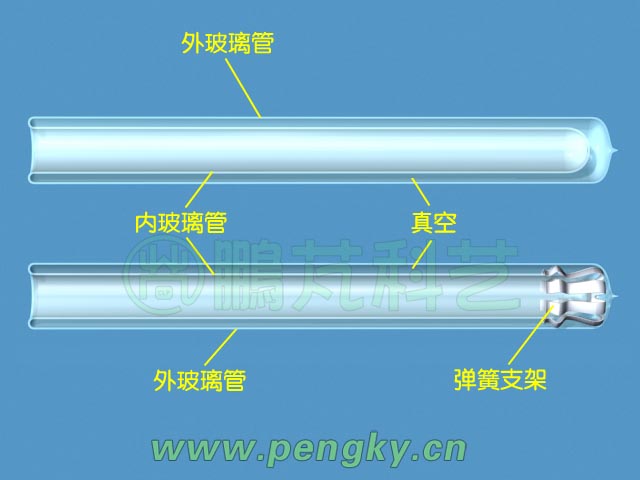

由于玻璃管較長，為增加強度在內外玻璃管之間有彈簧支架支撐，將內外管之間抽真空后封口。下面是兩根全玻璃真空集熱管的截面正視圖 |
|
|
|

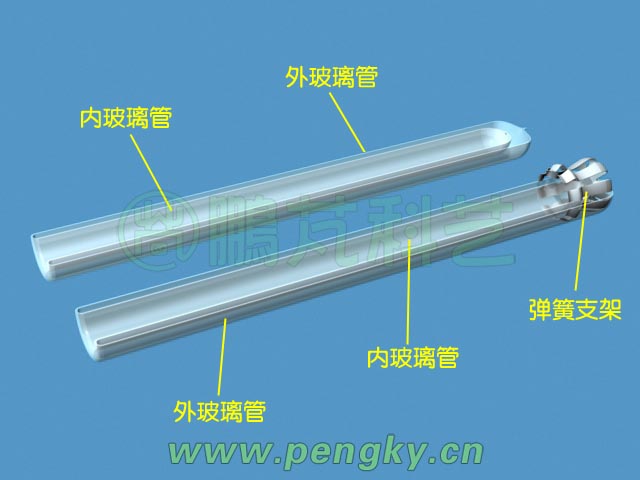

下面是兩根全玻璃真空集熱管的截面透視圖 |
|
|
|

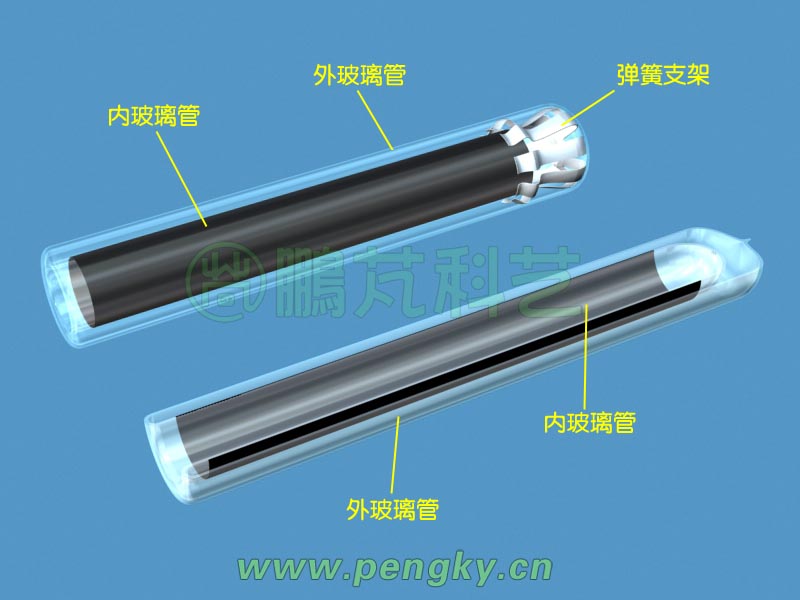

全玻璃真空集熱管的被加熱工質（水）裝在內管中，故在內管的外表覆蓋有吸收太陽能的涂層，下圖中的上面是一根完整的全玻璃真空集熱管，下面是剖面圖 |
|
|
|

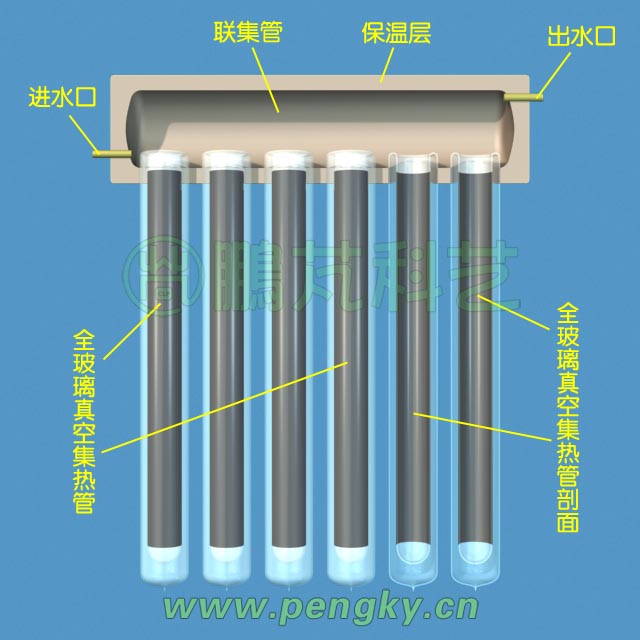

由若干只全玻璃真空集熱管與聯集管可組成全玻璃真空管集熱器，下圖中下方為排齊的真空集熱管，上方是剖開的聯集管。真空集熱管是插在聯集管中，連接處要用密封圈以防止漏水，聯集管有保溫層防止內部水的熱量散失。 |
|
|
|

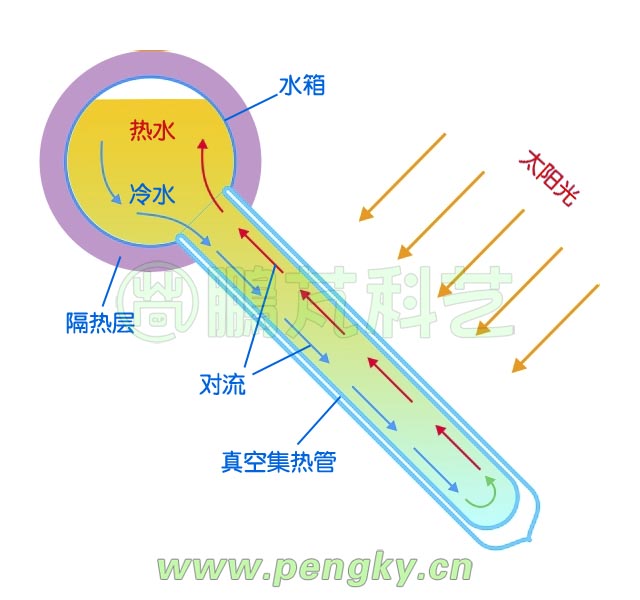

下面是全玻璃真空集熱器的側面剖視圖，圖中顯示了水在集熱管中的對流狀態，在真空集熱管內的水被太陽輻射加熱后密度減小就會上升，聯管（水箱）中的冷水就會下降補充，形成自然循環。經過一段時間陽光照射，在聯管（水箱）中的水就被加熱成熱水。為保證形成自然循環集熱器要傾斜安裝，水箱一端要高些。 |
|
|
|
下面的動畫直觀的演示了全玻璃真空管集熱器中水的對流狀態。 |
|
|
|

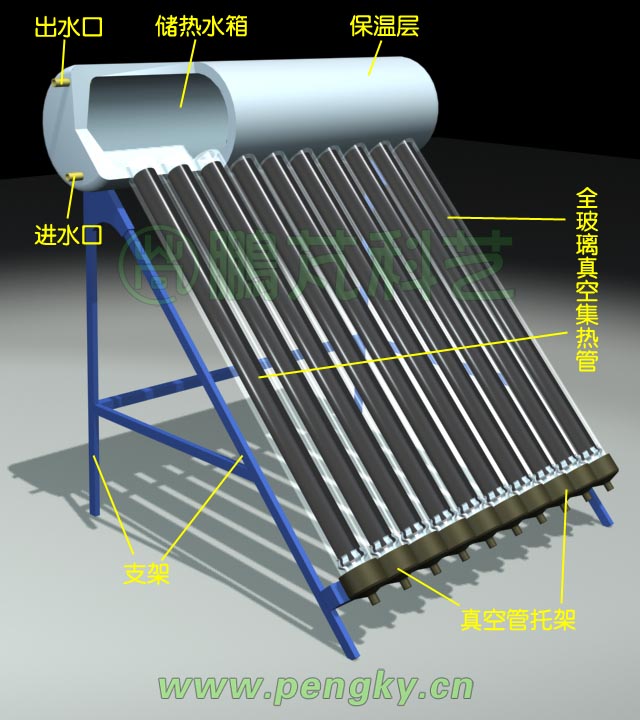

下圖是一臺家用全玻璃真空管太陽能熱水器（上方水箱被剖開一角），其上方水箱就是儲水箱，直接為用戶提供熱水，由于水箱與真空集熱管合為一體，故稱之為一體式（或緊湊式）全玻璃真空管太陽能熱水器。 |
|
|
|
