| 改進的玻璃真空集熱管 |
| Improved Glass Evacuated Collector Tube |

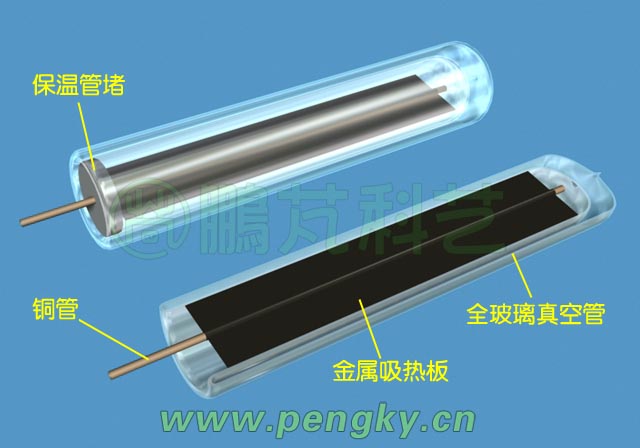

全玻璃真空集熱管直接裝水，水容量較大使溫升較慢；若有一根管子破裂，水就會流出，系統也將無法運行，于是就改進為內置銅管的真空集熱管。 最簡單的是一根直銅管的真空集熱管，結構見下圖，銅管一端封閉，兩側焊有金屬吸熱板，在吸熱板上覆蓋有吸收太陽能的涂層。把帶吸熱板的銅管插入全玻璃真空管中，封閉端朝內。圖中下方是剖開玻璃真空管的示意圖，圖中上方是完整的直銅管真空集熱管，為減少空氣對流造成的熱量散失，在玻璃真空管口裝有保溫管堵。（為能清晰的顯示結構，管子長度縮短，不顯示彈簧支架）。 |
|

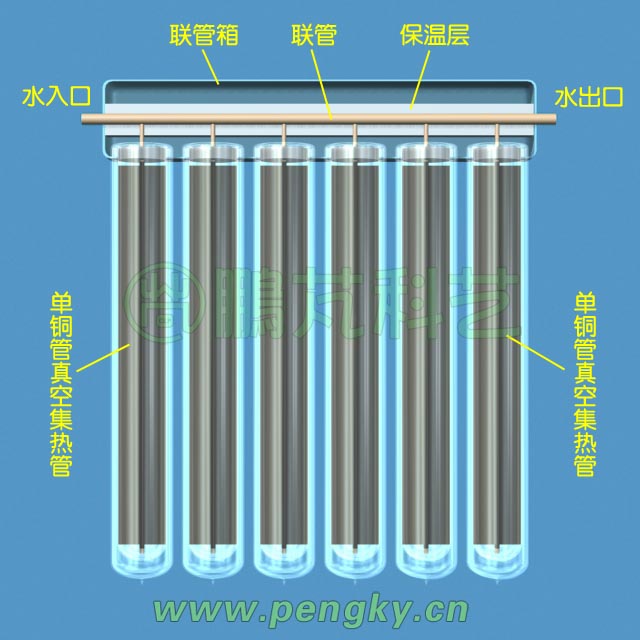

安裝時集熱管管口端在上方，多個集熱管的銅管與橫向的聯管焊接，見下圖。被加熱的水在銅管中形成自然循環，由于水在銅管中，玻璃管破裂不會使系統停止運行；銅管可承受較高的壓力，集熱器可直接與自來水相連。 |
改進的玻璃真空管集熱器 |

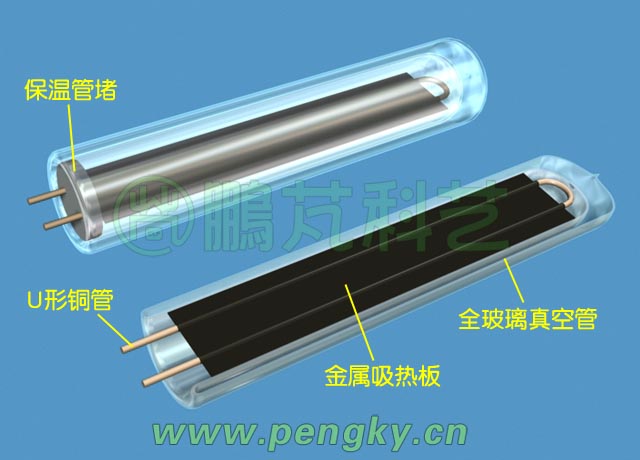

由于銅管較細，內部對流緩慢，傳熱不快，把直銅管改為U形銅管，一端進水另一端出水，對水能自然流動特別是用水泵強制循環時有很好的換熱效果。下圖就是U形銅管真空集熱管。 |
|

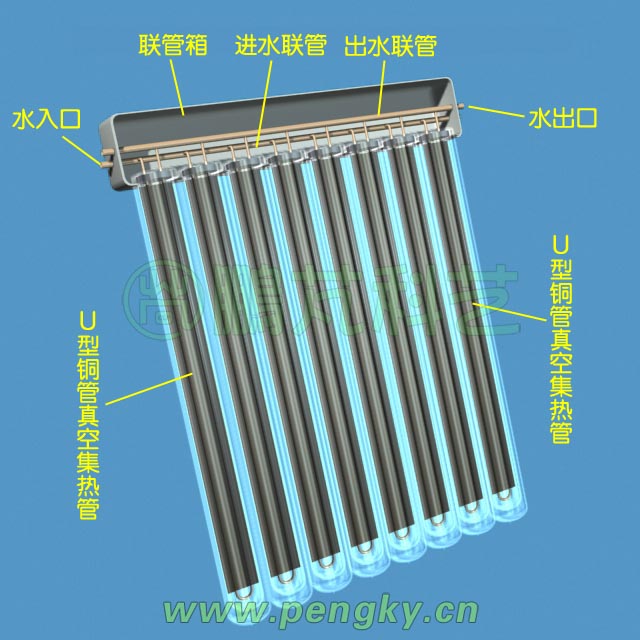

U形銅管真空集熱管可以直裝、斜裝、水平安裝。安裝時用兩根聯管，一根接U型管一端作水入口，另一根接U型管另一端作水出口。下面是多個U形管真空集熱管組成的集熱器的示意圖（為顯示清楚，略去聯管的保溫層）。 |
|

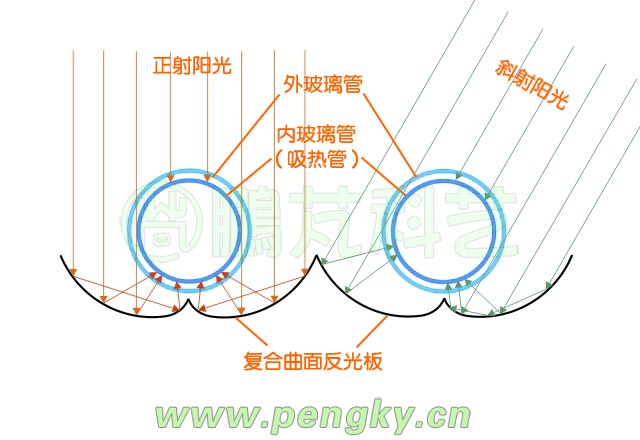

由于多數玻璃真空集熱管是雙層結構，只有內玻璃管接受陽光輻射，加上玻璃真空集熱管安裝時會有間距，故有不少的陽光會透過去不被吸收。為不使這些陽光浪費，可在集熱管下方安裝反光板把漏過去的光線反射回來，能提高集熱器的熱效率。 最好的反光板是復合曲面，下圖為復合曲面反光原理圖，可見不但正射陽光可全部匯集到吸熱管，斜射的光線也可匯集到吸熱管。 |
|

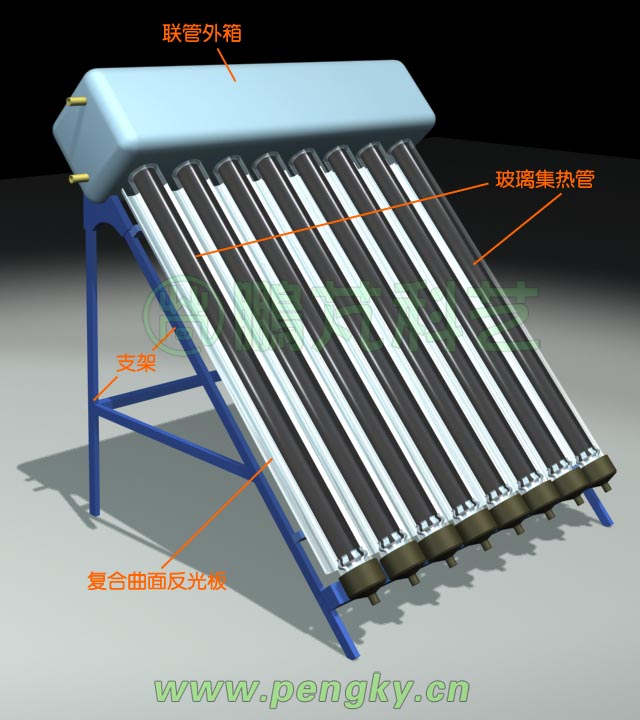

有了復合曲面反光板，可提高集熱器的熱效率，即使將集熱管排列間距放寬一點（減少管數）還能保持熱效率不下降。下面是一臺有外復合曲面反光板的真空管集熱器外觀圖。 |
|
