內聚光真空集熱管提高了集熱管的運行溫度，并能在比較大的角度范圍聚焦太陽光，再把真空管做成直通的，被加熱水直接在管中流動，可大大提高傳熱能力。

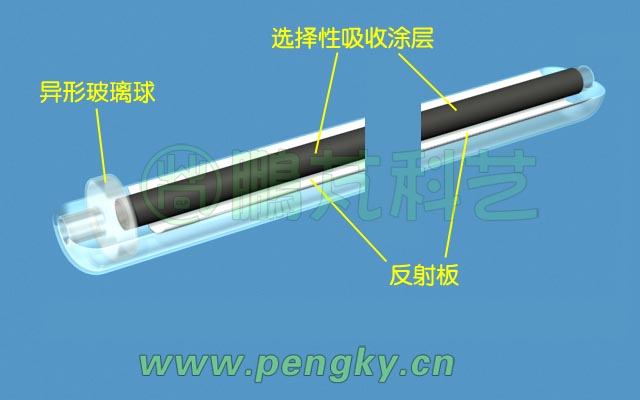

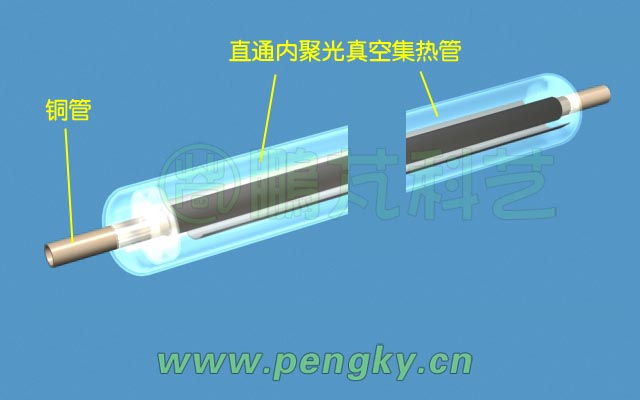

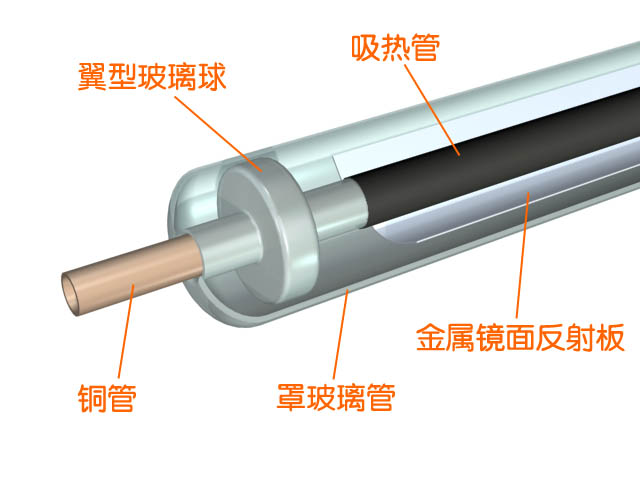

直通內聚光真空集熱管結構如下：

仍采用內外玻璃管的做法，外玻璃管做罩，內玻璃管做吸熱管，其玻璃管結構如下圖，由于內外玻璃管兩頭都要熔封，就要涉及兩管的膨脹問題。內管由于接受聚光管溫可達300至400度，其長度膨脹比外管多出1個多毫米，若內外管直接熔封，經(jīng)陽光照射就會破裂。

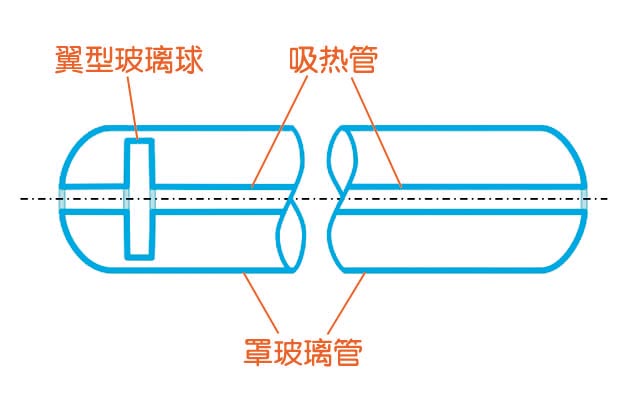

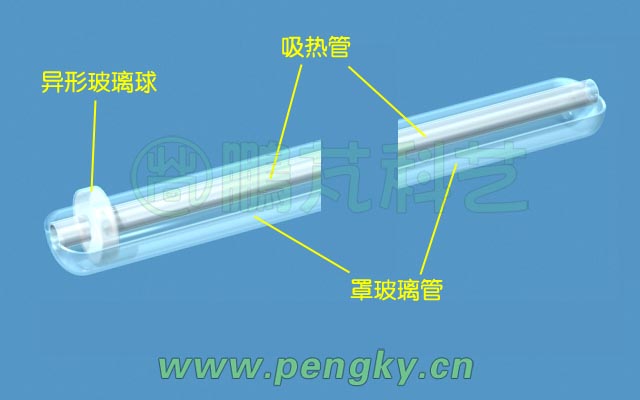

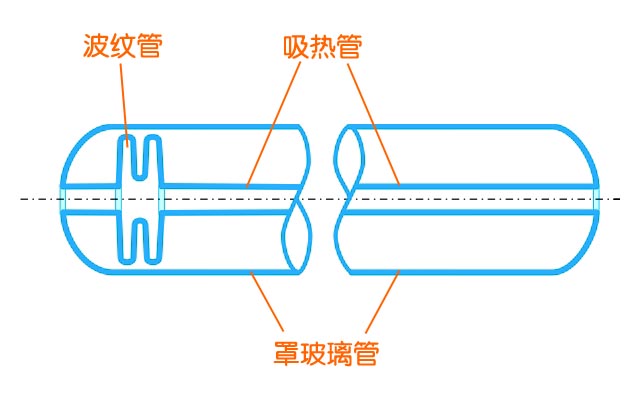

在內管一端或兩端做異形玻璃球或波紋管可緩沖過度，可解決這個問題。下面是一根已封口的直通玻璃真空管剖面示意圖（采用異形玻璃球，圖中僅顯示玻璃管兩端）。

對于外管較粗內管較細的大尺寸的直通內聚光真空集熱管，采用拋物面反射鏡能有更好的聚光效果，但要跟蹤裝置控制轉動才可保持聚光。

直通內聚光真空集熱管的最大優(yōu)點是可串接安裝，生成高溫蒸汽。
