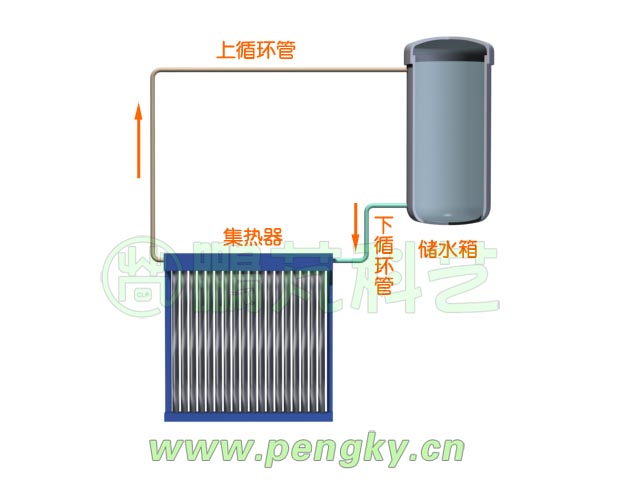

自然循環太陽能熱水系統的工作原理見下圖，在安裝時儲水箱底部應高于集熱器頂?shù)臒崴隹冢?.3至0.5米），集熱器在陽光照射下內部的水溫升高，熱水密度低就從集熱器出水口上升，通過上循環管到儲水箱上部，而儲水箱下部的冷水則通過下循環管進入集熱器入水口，通過反復循環水箱的水就被加熱了。由于水的循環是靠密度不同而自然形成的故稱之為自然循環熱水系統。

由于自然循環的動力較弱，故水箱應盡量靠近集熱器，連接管道不能太細還要減少?gòu)濐^。水箱的容積與集熱器的面積大致關系為：水箱容積為100升時集熱器面積為1.2至2平方米，該關系也適合其他系統。

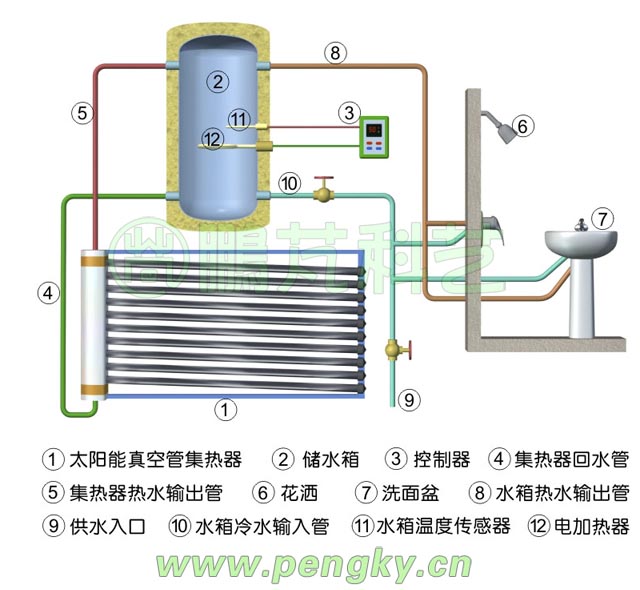

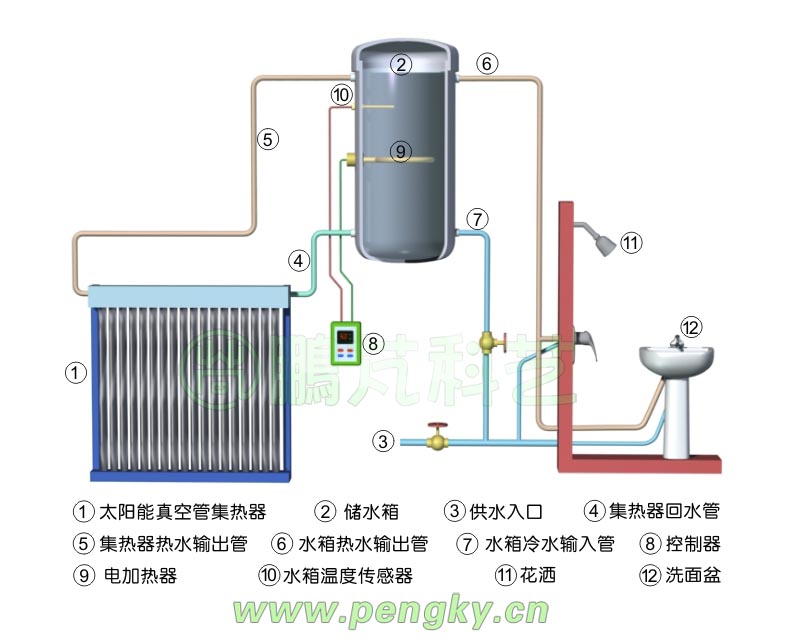

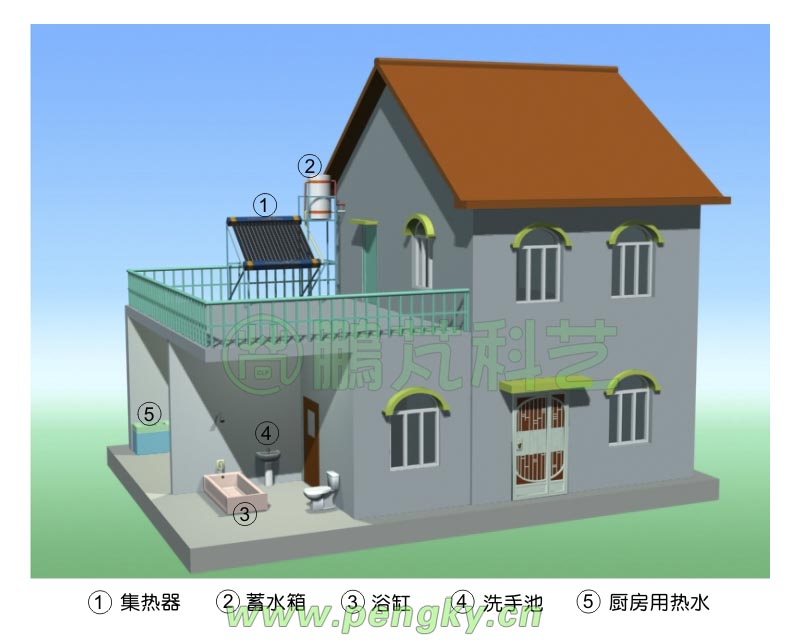

下圖是一套實際應用的自然循環熱水系統組成與工作原理圖，圖中標出了用水部分，例如淋浴的花灑、洗手盆，還有水箱水溫檢測與輔助加熱系統。自來水從水箱下部輸入、熱水從水箱上部輸出，用戶可轉動用水龍頭調節出水溫度。水箱內有輔助熱源與溫度檢測裝置，當陽光不足或熱水用量過多時，水溫不夠便啟動電加熱器提高水溫，由控制器來完成。

這是一套承壓式熱水系統，就是水箱與自來水直接連通，優點是可輸出有壓力的熱水，即使用水處比水箱高也會出水。承壓式熱水系統的水箱要能承受自來水的壓力，集熱器也要能承受自來水的壓力，故不可使用全玻璃真空管集熱器。
