直流電動機原理

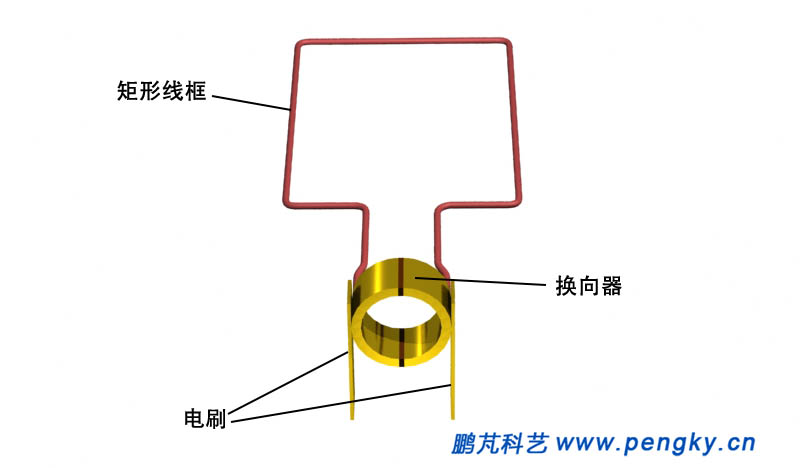

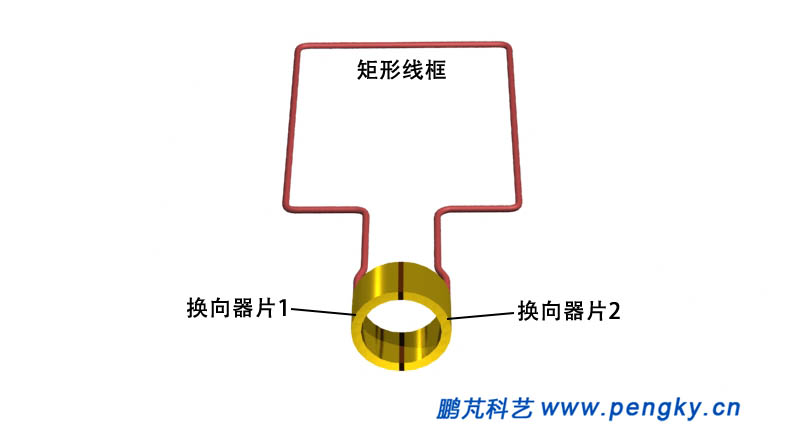

兩片半圓周的銅片構成換向器，兩個彈性銅片靠在換向器兩側是電刷，見圖2。

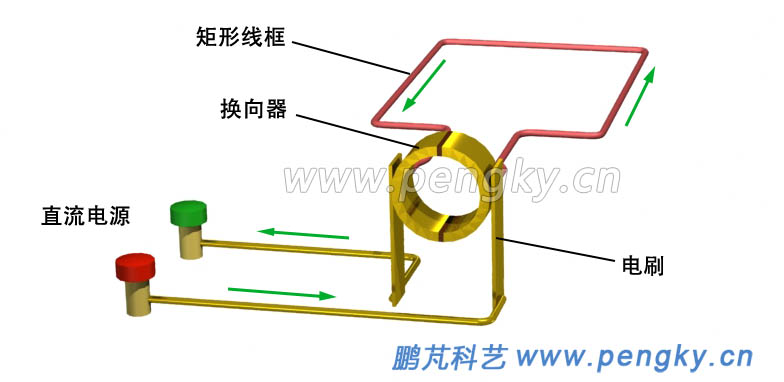

電源通過電刷向?qū)Ь€框供電，線框中就有電流通過，見圖3。

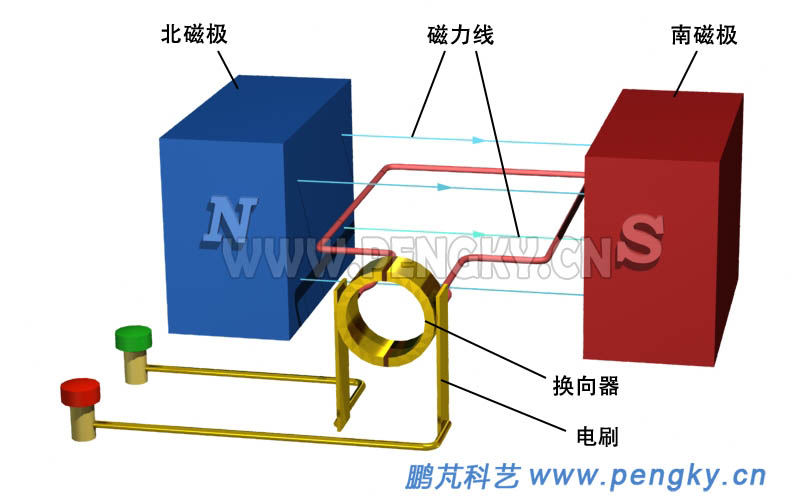

在線框兩側放一對磁極，形成磁場，線框處在磁場中，見圖4。

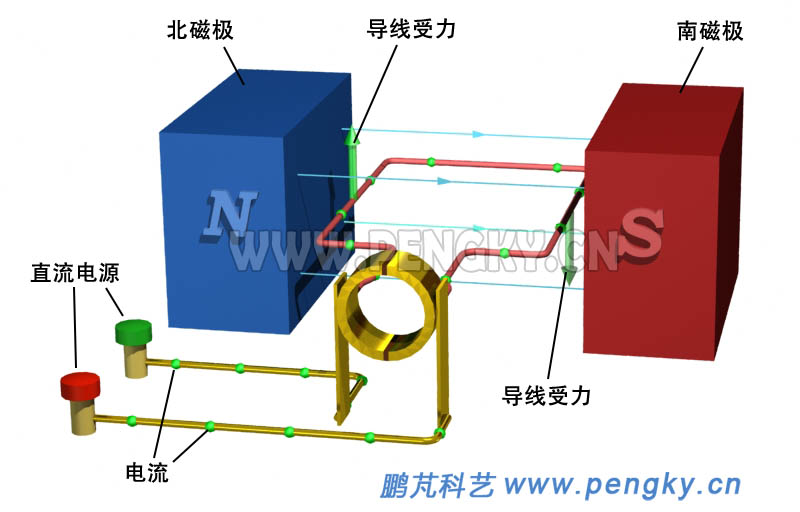

當線框通有電流時，兩側導線就會受到磁場的作用力，方向依左手定則判斷，圖中導線上綠色小球表示流動的電流、綠色半透明箭頭是導線受力方向，見圖5。

受到磁場的作用力的線框會旋轉，當旋轉90度后，換向器改變了線框電流的方向，于是導線框會連續旋轉下去，這就是直流電動機的工作原理。

請觀看直流電動機原理模型3D動畫，在動畫中有綠色半透明箭頭表示作用力的方向，在線框中運動的綠色小球表示電流方向。
