在永磁電機系列欄目中曾介紹過分?jǐn)?shù)槽集中繞組永磁電機具有轉矩特性優異，定位轉矩小、轉矩波動小等優點。在在本課件中介紹51槽46極分?jǐn)?shù)槽集中繞組永磁電機的工作原理，該電機定子槽數與轉子極數都很多，線圈連接復雜，充分說明分?jǐn)?shù)槽集中繞組永磁電機槽數與極數配合的復雜性。

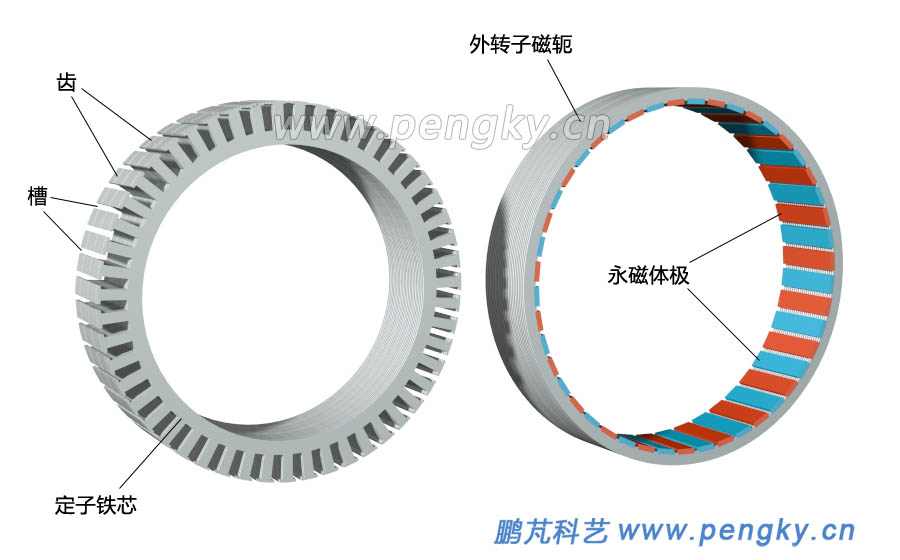

圖1左圖是有51個槽（齒）的內定子鐵芯，右圖是有46個永磁體磁極的外轉子，紅色磁極是南極，藍色的是北極。

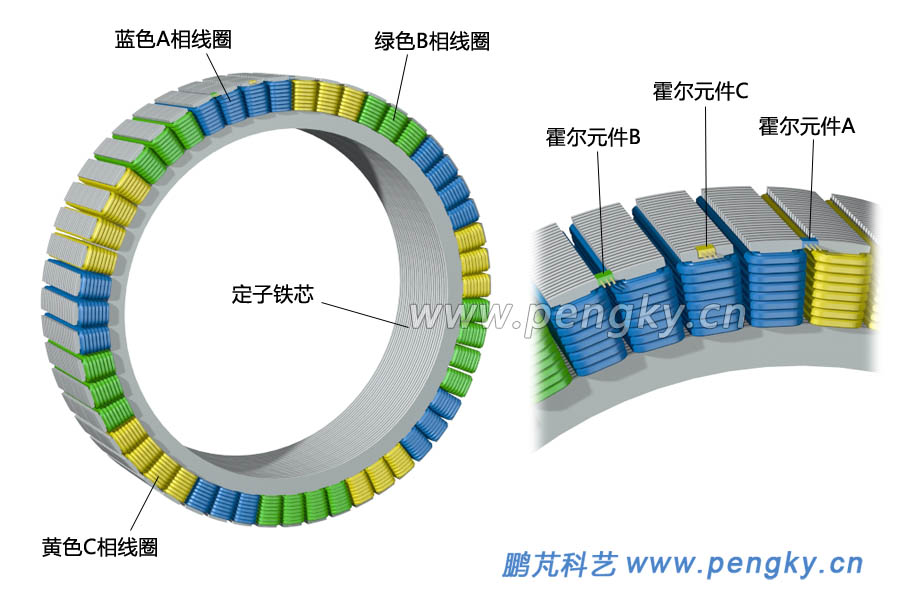

圖2是繞有線圈的定子，A相線圈是藍色，B相線圈是綠色，C相線圈是黃色。每相繞組有17個線圈，由于17是質數，所以每相線圈中有3個一組與4個一組。

在定子鐵芯上安裝有霍爾元件A 、霍爾元件B、 霍爾元件C，通過檢測轉子磁極極性變化來測定轉子的轉動位置，控制驅動電路，3個霍爾元件采用開關型集成元件，安裝位置見圖2右圖。

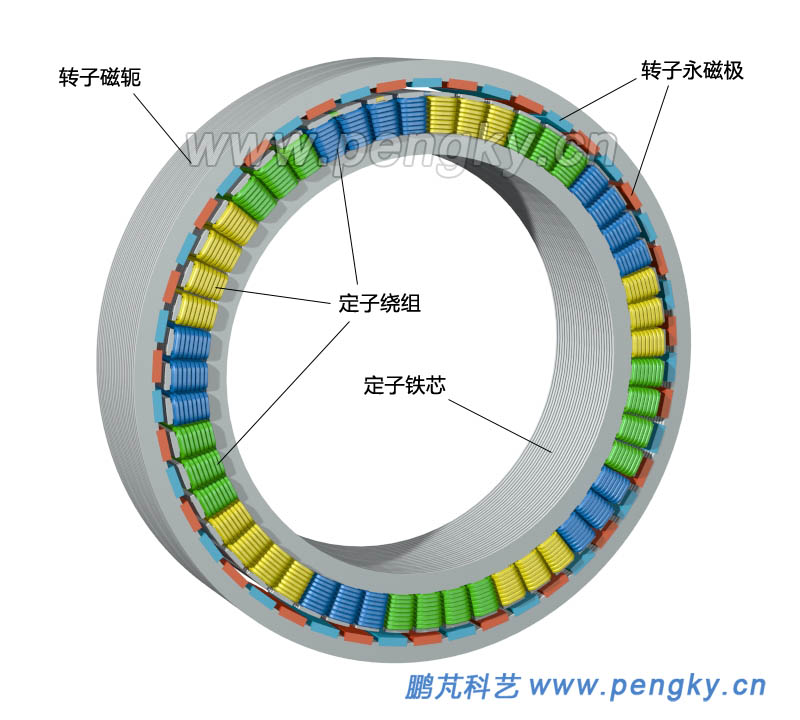

圖3是電機組合在一起的的內定子與外轉子。

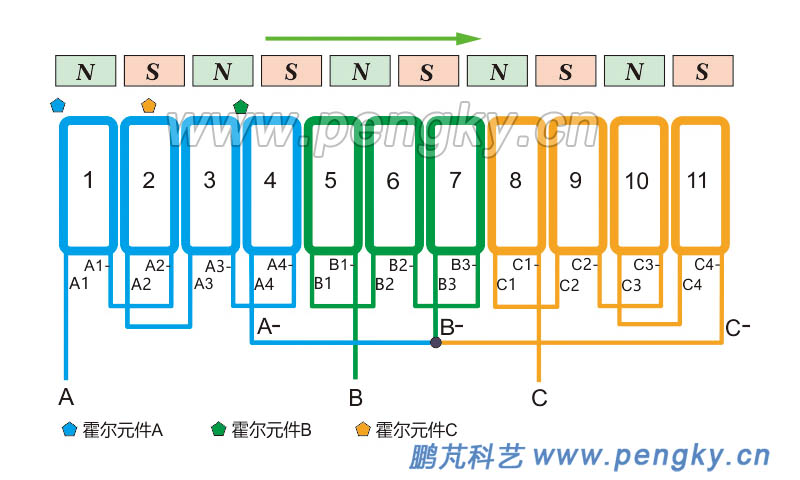

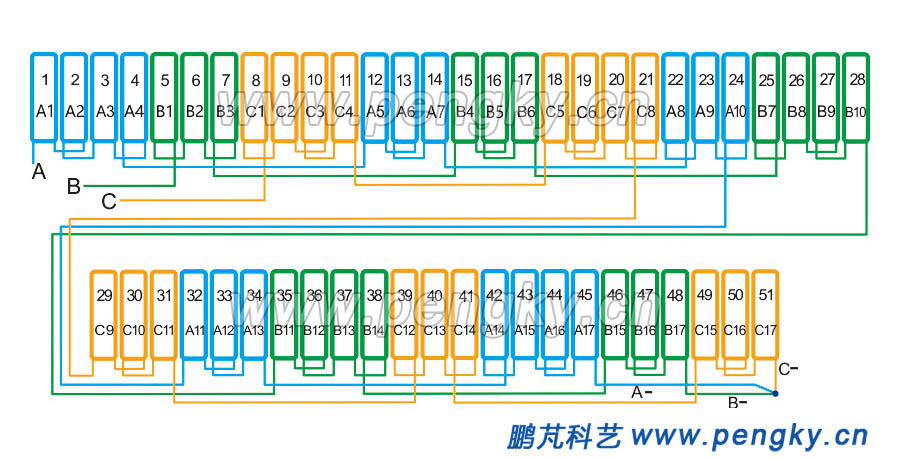

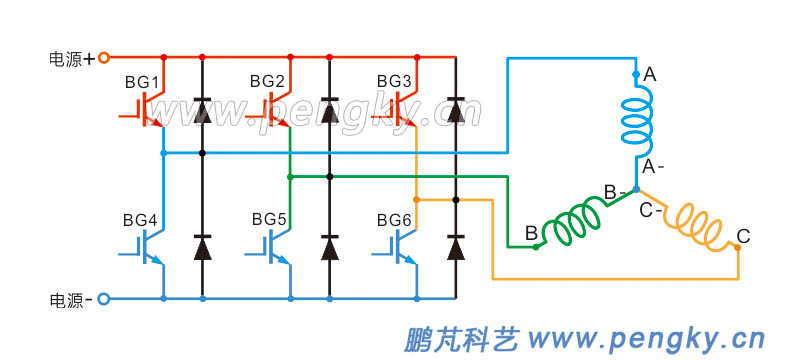

每相繞組的17個線圈串聯起來，三相按星型連接。驅動電源為三相橋式電路，電源與繞組的連接見圖5。

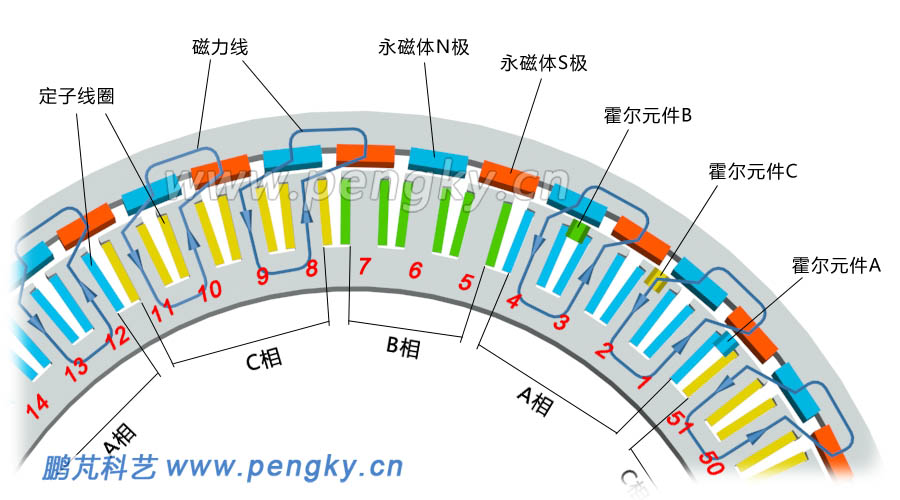

我們用一段動畫來演示這個電機的工作原理，由于整個電機槽多極多，僅取以前面一組A、B、C三相繞組為主的部分進行演示，圖7是動畫的截圖，圖中定子上的紅色數字是線圈（齒）的編號。

請觀看51槽46極分?jǐn)?shù)槽集中繞組永磁電機的工作原理動畫。

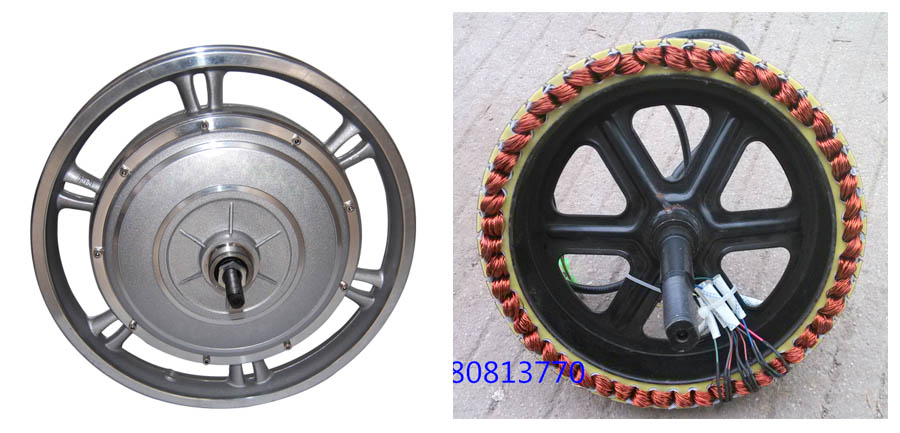

多槽多極的分?jǐn)?shù)槽集中繞組永磁電機可實現較低轉速大轉矩運行，非常適合作為電動車的直驅電機，在電動汽車中作為輪轂電機，我國的一些大功率自行車已廣泛使用這種電機，圖8是來自網絡上的照片，左圖是自行車輪轂電機外觀，右圖是定子鐵芯與繞組。
