| 葉片可傾斜的垂直軸風力機 |
| Blades can be tilted vertical axis wind turbine |

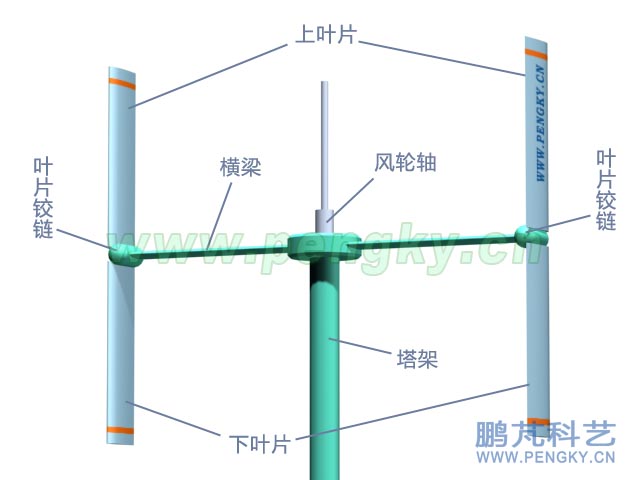

在前面課件中介紹了利用改變?nèi)~片槳距角進行調速的垂直軸風力機，本課件介紹改變?nèi)~片傾斜角度進行調速的垂直軸風力機。圖1是這種風力機的風輪。 |
|

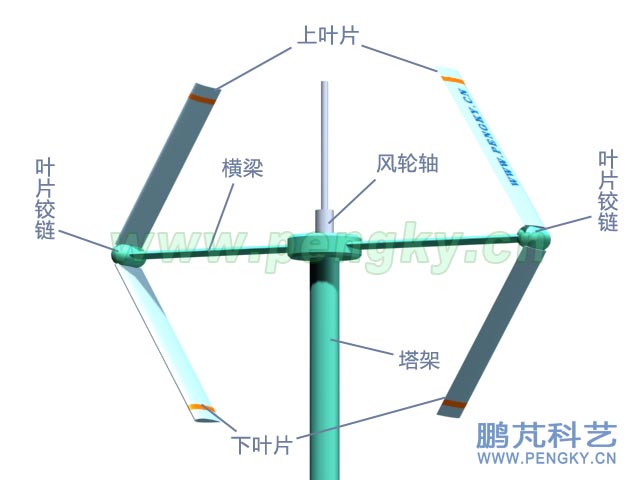

| 與普通H型風力機不同的是，葉片分為上下兩節，上葉片與下葉片通過一個鉸鏈安裝在風輪的橫梁上。兩葉片可以向風輪中間傾斜，見圖2。 |
|

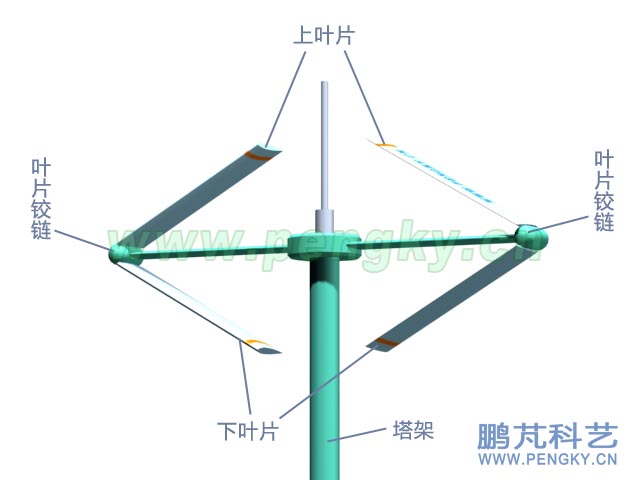

在風速低于額定風速時，也就是正常風速時葉片是直立狀態，見圖1，與普通H型垂直軸風力機運行狀態相同。 葉片傾斜后，減小了葉片的等效長度與風輪的等效半徑，減小了風輪的掃風面積。在超過額定風速時傾斜葉片可以起到限制風輪轉速增加。在圖3中顯示了風輪在烈風時的狀態。在遇到超強臺風時可將葉片放平，起到保護作用。 |
|

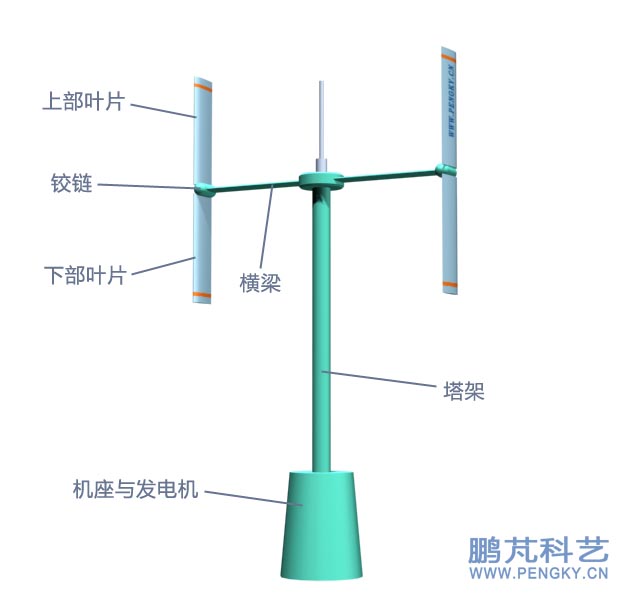

| 圖4是這整個風力機的外觀圖。 |
|
| 在下面一段動畫清楚的表示了風速超過額定風速時葉片通過傾斜維持風輪轉速的過程。動畫格式： .mp4，分辨率：800x600。 |
| 葉片可傾斜風力機調節轉速的動畫 |
 |

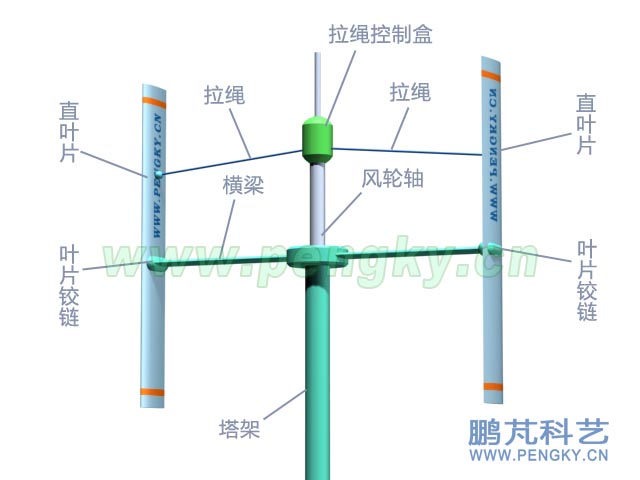

葉片傾斜通過鉸鏈內的驅動機構進行，也可以采用拉繩或連桿來操縱（圖中未表示）。 還有一種方案是整根葉片傾斜，葉片中部通過鉸鏈安裝在風輪橫梁上，見圖5。在正常風速運行時葉片是直立狀態。 |
|

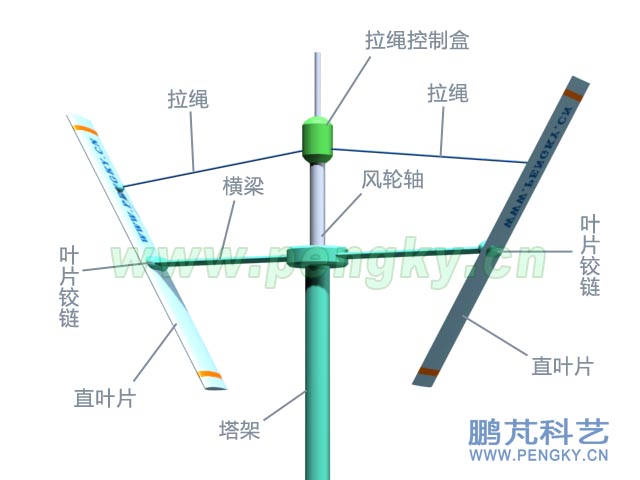

| 在超過額定風速時傾斜葉片可以減小葉片的等效長度，起到限制風輪轉速增加的作用，見圖6。 |
|
| 在這種風力機中采用拉繩來控制葉片傾斜角度，拉繩由彈力裝置拉住葉片，正常風速時葉片被拉繩拉住保持直立狀態；在超過額定風速時葉片受到的離心力超過彈力裝置彈力時葉片就向外傾斜，轉動越快，傾斜角度越大，這就是自動限制風輪轉速增加的原理。這種方式簡單易行，在一些中小型垂直軸風力機中有應用。 |
