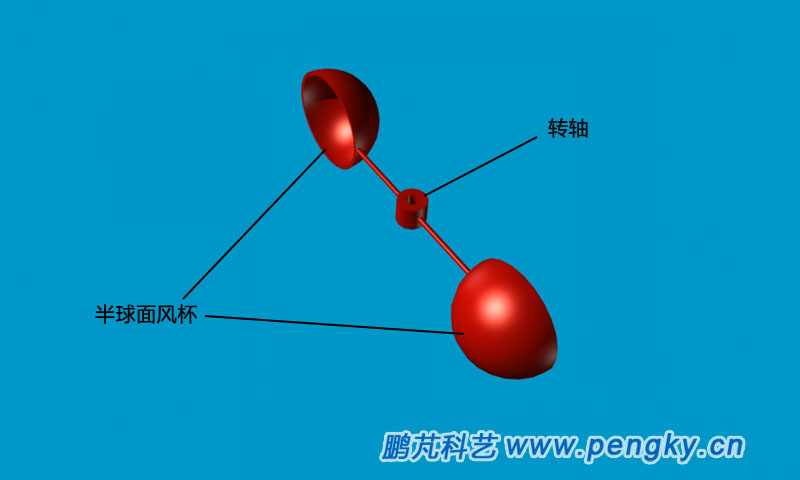

兩個半球面的碗狀杯，一個凸面向風，另一個凹面向風，顯然在相同風力下后者對風的阻力比前者大。本小節介紹利用對風的阻力差做功的風力機——風杯式阻力差風力機。 圖1是一個風杯式風力機風輪，兩個半球面杯對稱安裝在轉軸兩側，球面方向相反。 |
|

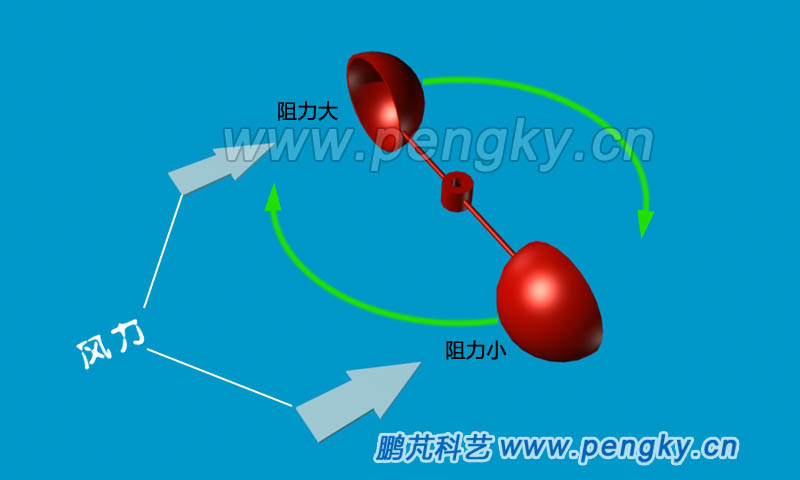

| 當垂直方向有風時，凹面向風的球面受到的風阻力要比凸面向風的球面大，二個半球面風杯在正面風向時的阻力差一般為3至4倍，兩側風杯的阻力差將使風輪轉動，見圖2。 |
|

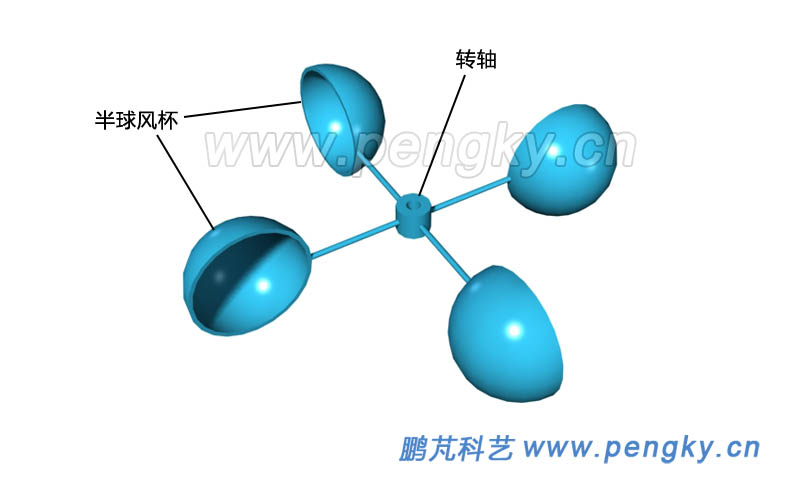

| 為提高風力機效率，使轉動平穩，風力機風輪至少有三個風杯，圖3是裝有四個風杯的風輪。 |
|

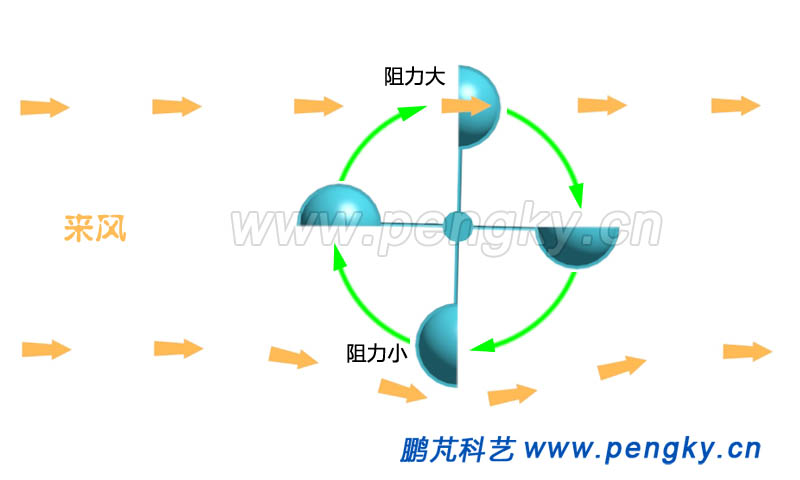

| 當風吹向風輪時，裝有四個風杯的風輪就因阻力差而勻速旋轉，見圖4。 |
|
| 下面是四個風杯的風輪在風力作用下旋轉動畫。動畫格式： .mp4，分辨率：800x500。 |
| 動畫1--四個風杯的風輪在風力作用下旋轉動畫 |
 |

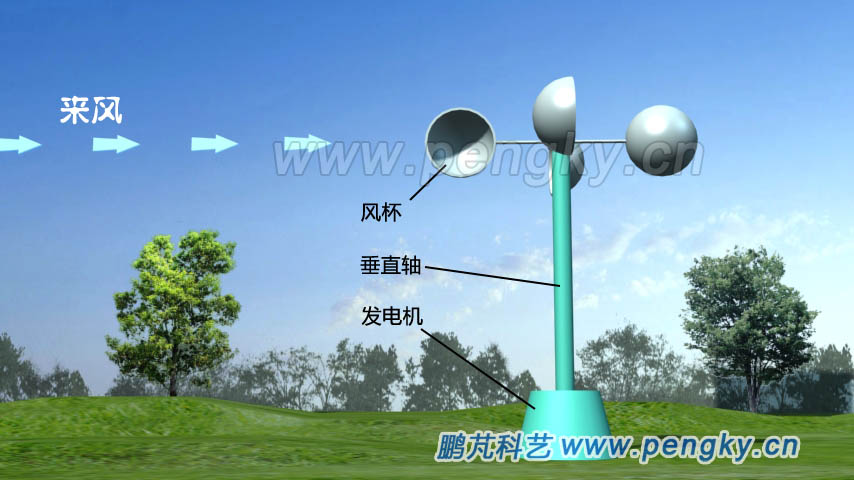

| 風杯式風力機風輪的軸垂直于地面安裝，是垂直軸風力機，任何方向的水平風力都可以使它旋轉，見圖5。 |
|
| 下面是四個風杯的風力機在變風向風力作用下旋轉動畫。動畫格式： .mp4，分辨率：856x480。 |
| 動畫2--四個風杯風力機在變風向風力下旋轉動畫 |
|

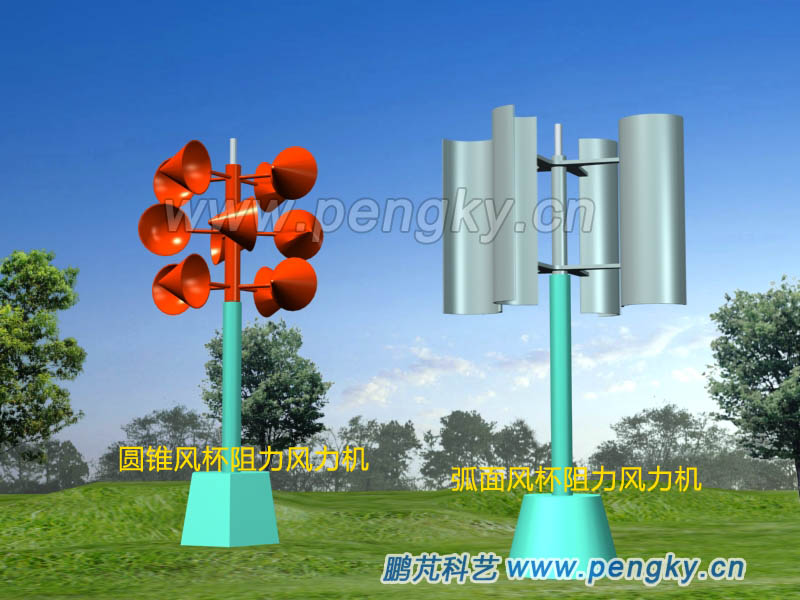

| 為接收更多的風力，風杯要大又要簡單結實，可做成是弧面的風杯，如圖6右面的風力機，不過阻力差一般為2倍左右。多個半球面組成多層結構也是好辦法，如圖6中左面的風力機就由多個錐形風杯構成。 |
|
請觀看這兩種風杯式風力機的運轉3D動畫。動畫格式： .mp4，分辨率：800x500。 |
| 動畫3—圓錐形風杯與圓弧面風杯運轉動畫 |
|
| 風杯式風力機對風的利用效率較低，但結構最簡單，無對風裝置，適合在小型風電應用，增速箱與發電機可安裝在地面，方便安裝維護。 |
