| S式阻力差風力機之二 | ||
| Savonius Type Wind Turbine Other Forms | ||
| 本小節(jié)介紹Ｓ式阻力差風力機的另兩種結構：薩渥紐斯(Savonius)風力機與塞內加爾式風力機。 | ||
| 薩渥紐斯(Savonius)風力機 | ||

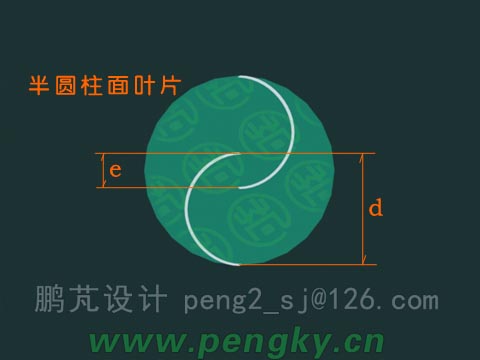

| 這個Ｓ式風力機葉輪兩個半圓柱面葉片對稱安裝在轉軸兩側，柱面朝向相反，兩個半圓柱面葉片部分交錯。半圓柱面葉片直徑為d，交錯距離為e，見圖1。 | ||
|
||

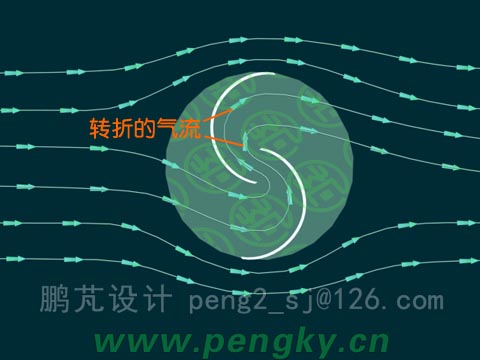

| 當風吹向葉輪時由于阻力差會旋轉，而且凹面部分氣流會通過交錯的空隙進入凸面背后，轉折的氣流能抵消部分凸面的阻力，可提高風機的效率，見圖2。空隙e過大也會降低效率，當e/d=0.17時效果最好，如果空隙e中有轉軸，轉軸要細并要適當增大空隙。 | ||
|
||

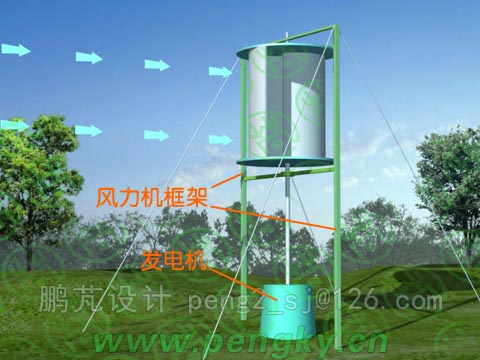

| 圖3是一臺薩渥紐斯(Savonius)風力機，由于交錯空隙e較小，主軸沒有通過葉輪中心，考慮薄葉片強度不夠，通過外框架來支撐葉輪。 | ||
|
||
| 請看薩渥紐斯Savonius風力機運轉3D動畫，動畫格式： .mp4，分辨率：640x480。 | ||
|
||
Savonius風力機是阻力型風力機中風能利用系數最高的，在葉尖速比0.9時可達20%以上。 為防止死角與增大起動力矩，如同普通S型風力機一樣，Savonius風力機也做成上下兩組互成90度的結構，或者做成螺旋狀。 |
||
| 塞內加爾式風力機 | ||

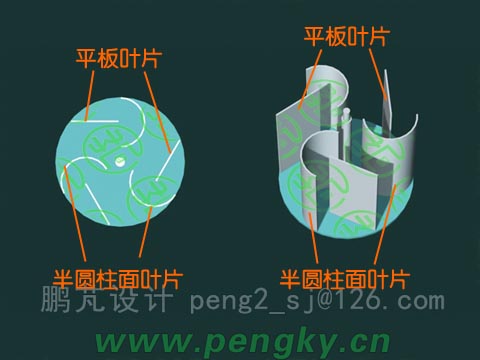

| 塞內加爾式風力機類似Ｓ式風力機，它的葉輪由三個半圓柱面葉片與三塊平板構成，見圖4。 | ||
|
||

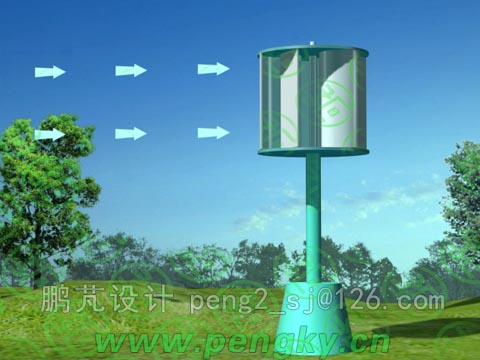

| 塞內加爾式風力機的啟動力矩較大，能較好的利用風能，圖5是塞內加爾式風力機。 | ||
|
||
薩渥紐斯(Savonius)風力機與塞內加爾式風力機的性能較普通Ｓ式風力機有所提高，但結構要復雜些，主要形式為垂直軸風力機，適合在小型風電應用。 |
||
