風力機轉速都較低，小型風力機轉速每分鐘最多幾百轉，大中型風力機轉速約每分鐘幾十轉甚至十幾轉，在“機艙設備與塔架”一節中介紹用齒輪箱增速來帶動發電機。但齒輪箱會降低風力機效率，齒輪箱是易損件，特別大功率高速齒輪箱磨損厲害、在風力機塔頂環境下維護保養都較困難。

一種專門為風力機設計制造的低轉速發電機可以用風輪直接驅動，這種發電機是一種多極發電機，而且多用永久磁體勵磁。在“直驅式風力發電機”欄目里介紹了幾種常用的直驅風力發電機，本節就一個直驅式風力發電機模型介紹其機艙設備的布置。本模型參考一些典型的直驅式風力發電機產品圖片繪制，圖片僅是主要設備安裝布局示意圖。

直驅式風力機沒有齒輪箱，故機艙內主要設備就是發電機了，直驅式發電機由于極數很多，直徑較大。模型采用標準的內轉子結構，是內轉子直驅風力發電機，是徑向氣隙磁通。在定子鐵芯上嵌有三相繞組，發電機是固定在機座的機架上。圖1展示了機艙內的基礎設施，用來安裝發電機的機座通過偏航軸承安裝在塔架上，機座通過偏航電機推動旋轉。機座上有用來固定發電機定子的機架，有安裝發電機轉子與風輪的轉軸。

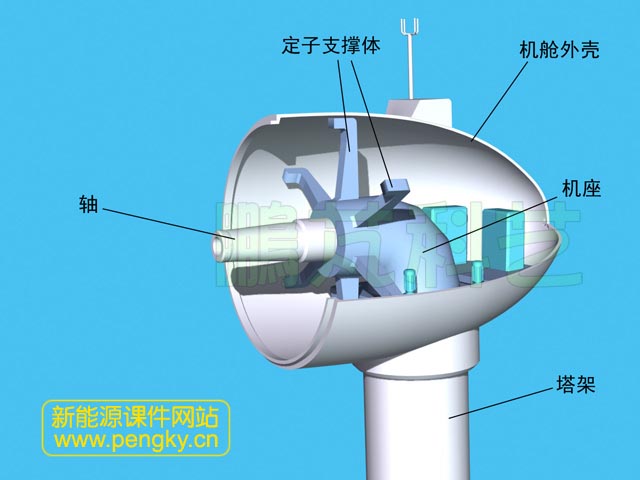

圖1-- 機艙內有偏航裝置、定子機架與轉子主軸

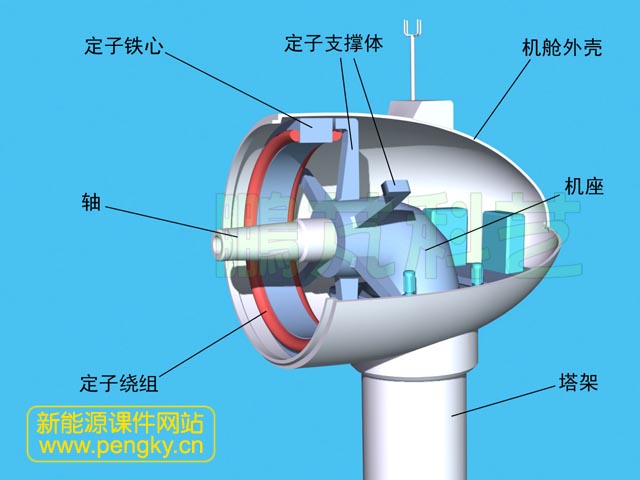

把繞好線圈的定子安裝在機座的機架上，為顯示轉子結構將定子剖去一部分，見圖2。

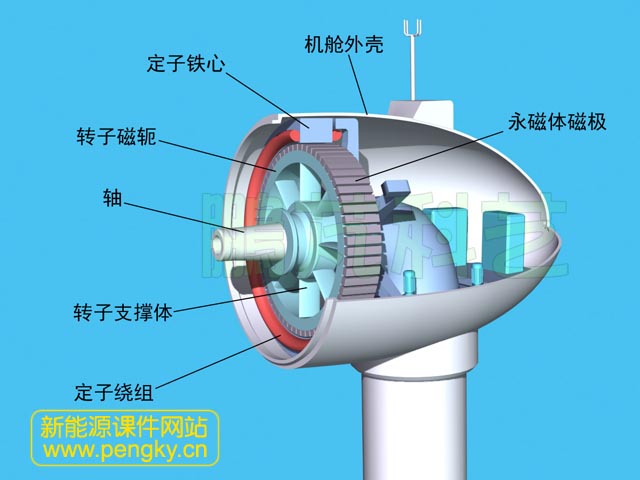

把裝有永久磁極的內轉子安裝在機座的轉軸上，見圖3

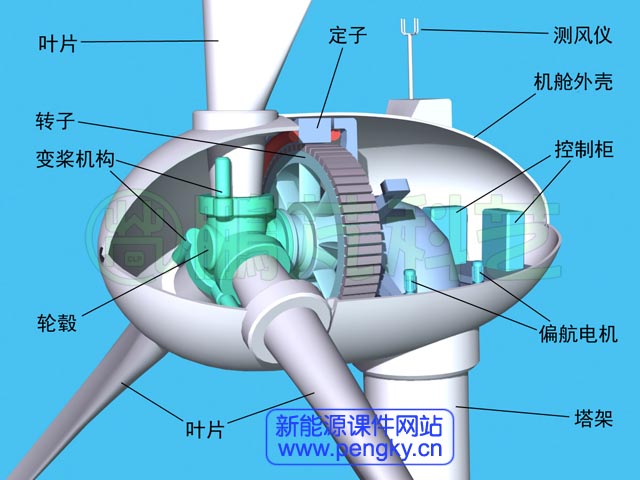

把裝有葉片的輪轂也安裝在機座的轉軸上，并且與轉子固定連接，風輪與轉子同步旋轉，再安裝好輪轂罩，見圖4

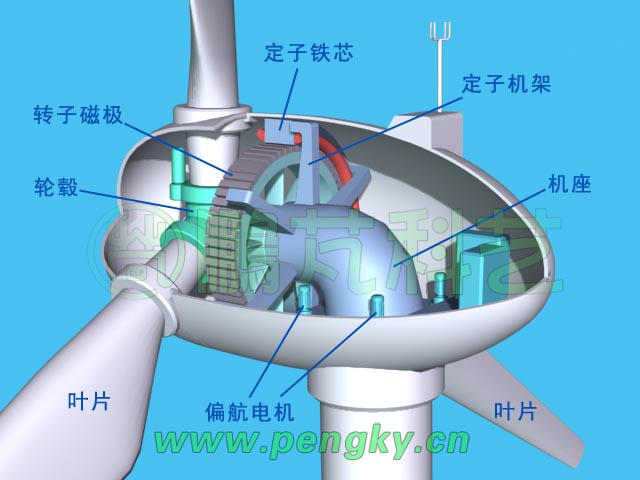

這就是一個直驅式永磁風力發電機的基本結構，圖5是該風力發電機的另一個角度的視圖。

在目前風力發電機中，直驅式風力發電機用的越來越多,在中小型風力發電機（包括垂直軸風力發電機）都有應用，目前世界上最大的水平軸風力發電機就是直驅式的。

下面請觀看直驅永磁風力發電機運轉的3D動畫，動畫格式.mp4；分辨率640×480。

為提高風力發電機的效率，直驅式風力發電機都是應用在變速方式，通過變槳調節轉速以獲得最大的風能利用系數。但發電機不斷變化的轉速使得發出的交流電頻率不斷變化，為了使發出的電能輸入電網，必須輸出穩定的50Hz交流電，這就需要交-直-交變流器把發電機輸出的電能轉換為穩定的50Hz交流電。

由于變流器必須把發電機輸出的全部電能都進行轉換，所以變流器的容量必須大于發電機的功率，稱之為全功率變流器。全功率變流器價格非常昂貴，這也是直驅式風力發電機的缺點之一，好在現在高壓大功率器件價格逐漸降低，有利于直驅式風力發電機的推廣應用。
