齒形帶傳動變槳廣泛應用在“金風科技”的風力發電機組各系列產品中。

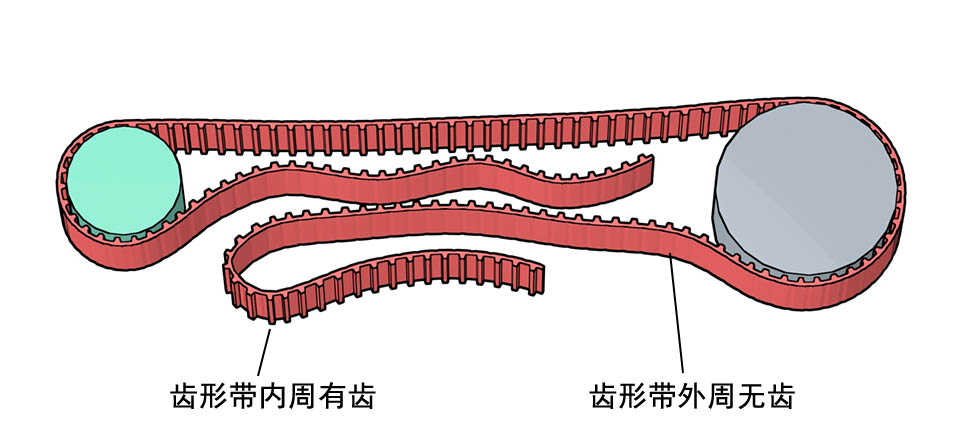

齒形帶（同步齒形帶、同步帶）與常見的V帶、平帶傳動方式相似，是一種撓性傳動形式。在帶的內周制成齒形，使其與齒形帶輪嚙合。由于齒形帶內是以鋼絲繩或玻璃纖維繩作為強力層，外面復以聚氨酯或氯丁橡膠，所以不會拉伸變形，又由于有齒，不會打滑，保證同步傳動，傳動比恒定。圖1是繞在兩個圓柱上的齒形帶。

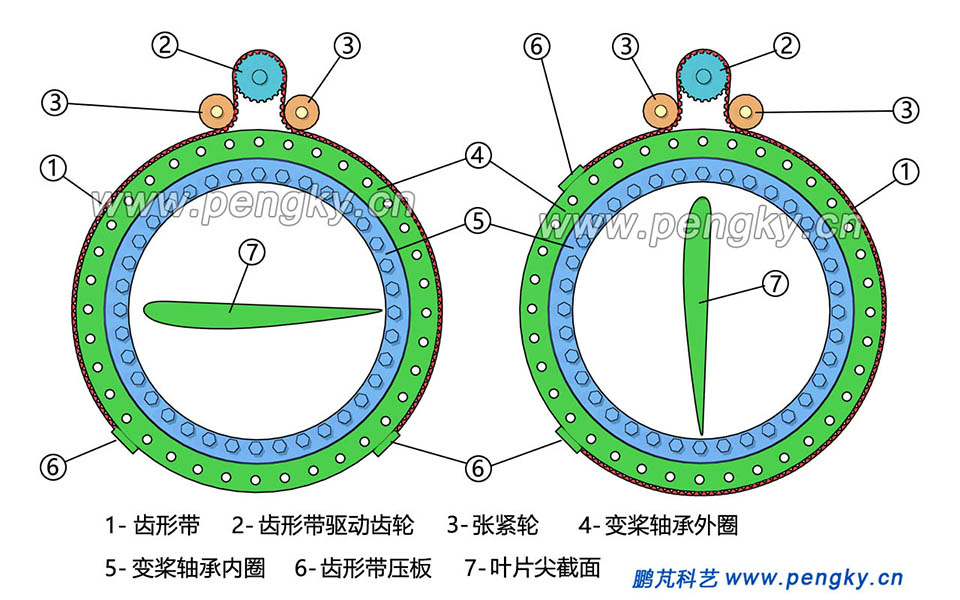

圖2是齒形帶傳動變槳的原理圖，變槳軸承內圈固定在輪轂上，風力機葉片安裝在變槳軸承外圈。齒形帶繞過變槳驅動齒輪與張緊輪，兩端用齒形帶壓板固定在變槳軸承外圈的外表面。齒形帶繞在變槳軸承外圈的外表面，當變槳驅動齒輪轉動時就帶動變槳軸承外圈轉動。與齒輪變槳一樣，齒形帶變槳屬于獨立變槳。

圖中葉片尖截面顯示葉片此時的轉角（示意），左圖是葉片正常工作時的轉角，右圖是葉片順槳的轉角。

2. 齒形帶變槳裝置的結構

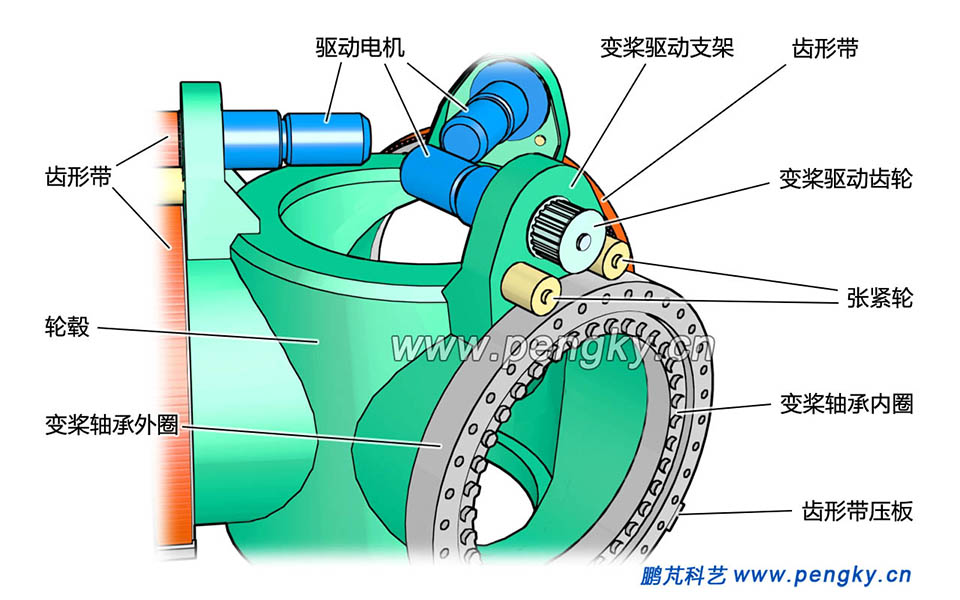

圖3是齒形帶傳動變槳裝置的結構圖，齒形帶傳動變槳系統安裝在三通形輪轂上，在輪轂上安裝有葉片的變槳軸承，變槳軸承內圈用螺栓固定在輪轂上，變槳軸承外圈將安裝風力機葉片。變槳驅動器的支架安裝在輪轂上，在變槳軸承旁。在驅動器支架上安裝有變槳驅動齒輪、張緊輪、變槳驅動電機。

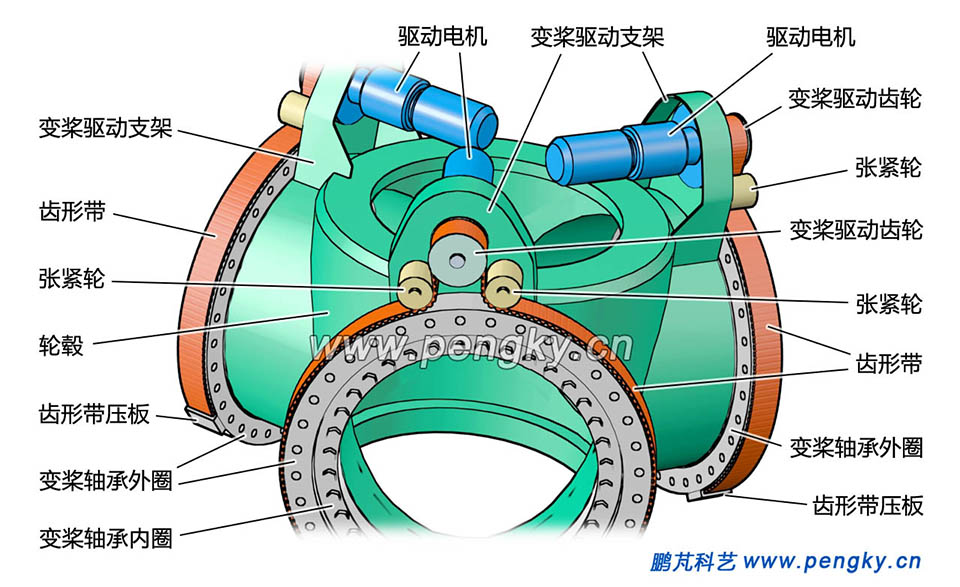

變槳驅動電機與偏航驅動電機結構相同，主要有驅動電動機與減速齒輪箱，還有制動裝置，電機輸出軸安裝變槳驅動齒輪。齒形帶繞過驅動齒輪，穿過張緊輪，齒輪與齒形帶的齒緊密嚙合，齒形帶兩端用齒形帶壓板固定在變槳軸承外圈的外表面。在齒形帶壓板設置齒形帶張緊裝置，兩個張緊輪使齒形帶緊繞驅動齒輪，保證驅動齒輪緊密的帶動變槳軸承外圈平穩轉動，見圖4。

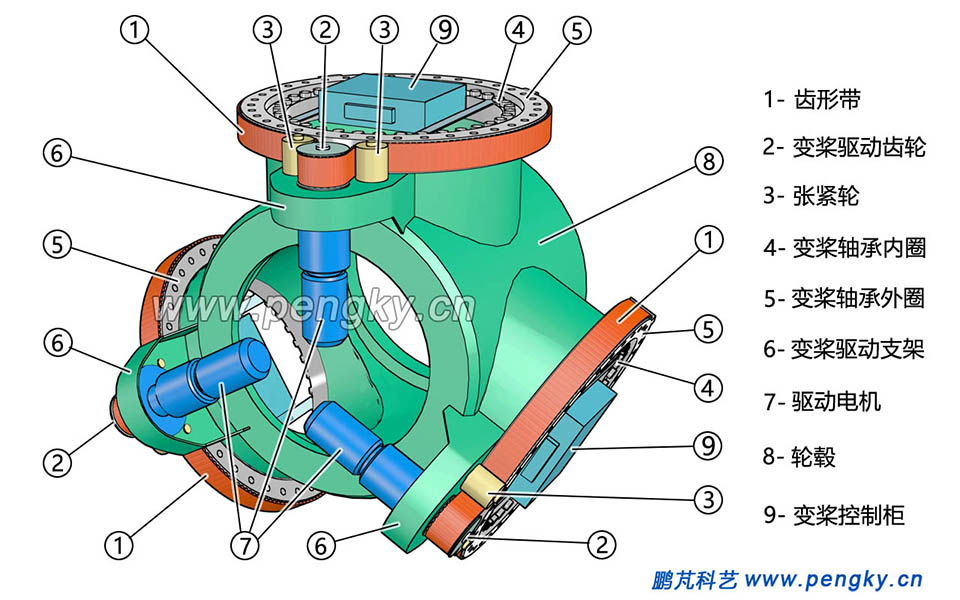

圖5是安裝了3套齒形帶傳動變槳裝置的輪轂圖。

在變槳驅動器支架上還有保護變槳驅動齒輪與張緊輪的機罩。

在每個變槳軸承內側安裝有變槳控制柜。

3. 齒形帶變槳控制柜

在輪轂中還安裝有3個變槳控制柜，每個控制柜單獨控制驅動一個葉片的變槳。在變槳控制柜中主要有電源系統、變槳控制器、變槳逆變器。電源系統把交流電轉換成兩種電壓的直流電供給變槳逆變器與變槳控制器。變槳控制器根據風機主控制器的變槳指令向變槳逆變器發出指令來控制變槳電機的轉動。
除了主控制器的變槳指令，變槳控制器要根據葉片槳距角、電機轉速等反饋信息綜合處理后向變槳逆變器發出指令來控制變槳電機的轉動。

變槳控制器要根據葉片槳距角到0度時的信號與葉片槳距角到90度時的信號，根據葉片運行狀態向變槳電機發出制動（剎車）控制信號。變槳控制器還要根據電機溫度信息向變槳電機發出風扇（電機散熱）控制信號。

變槳電機采用三相異步電機，電機轉速由變槳逆變器發出的交流電頻率決定。為了調試、維護需要，變槳控制柜還設置了手動變槳操作旋鈕。

、 由于輪轂工作在旋轉狀態，電源通過滑環輸送到變槳控制柜，風力機主控制器控制信號均通過滑環與變槳控制柜連接。

在變槳控制柜電源系統中有一定容量的蓄電裝置作為備用電源，當系統電源故障或滑環故障時，變槳控制器依靠備用電源把葉片轉到順槳狀態。超級電容具有充電時間短，壽命長等優點，適合作備用電源。

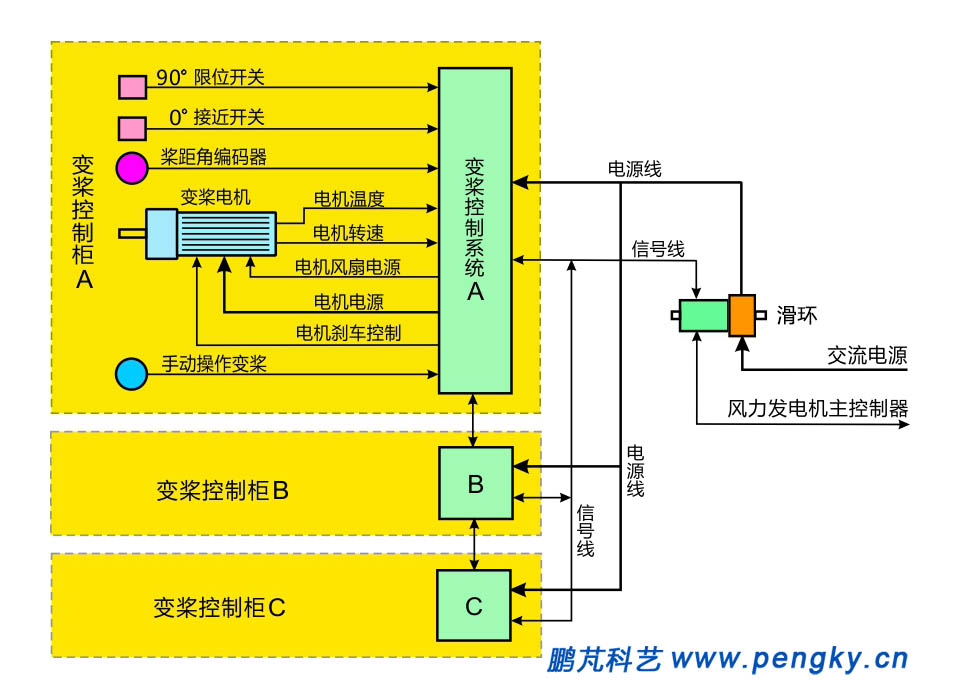

圖6是變槳控制系統框圖。

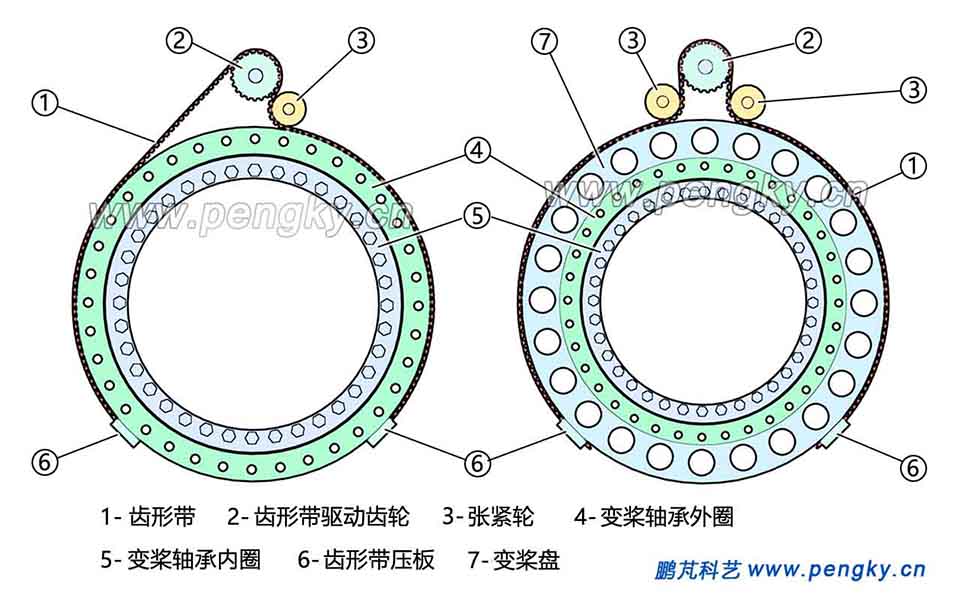

齒形帶傳動變槳主要有3種結構，圖7展示了其他兩種結構形式。左圖是只有一個張緊輪的結構形式。右圖是在變槳軸承外圈增加一圈變槳盤，當變槳軸承直徑較小時，變槳盤增大了變槳力臂，使變槳驅動輕松平穩。

齒形帶傳動變槳主要優點是均勻、穩，更換維修方便，不像齒輪經常要更換潤滑劑。
