中間定子盤式風力發電機
Intermediate Stator Disc Generator

由于盤式電機的軸向尺寸短,直徑大,易制成多極結構,有較高的功率和質量比,盤式電機可以做得較薄,安裝在垂直軸風力機的轉輪上對風的阻力小,是直驅式垂直軸風力機的優選機型。盤式電機的定子與轉子都呈平面圓盤結構,采用軸向氣隙磁通,定子與轉子軸向交替排列,下面通過一個模型介紹直驅中間定子盤式風力發電機。

圖1是盤式定子鐵芯。由于盤式發電機通過定子繞組的的磁力線是軸向走向,在電機旋轉時是繞軸運行的,所以定子的硅鋼片是繞制的,在兩側有繞組的嵌線槽。

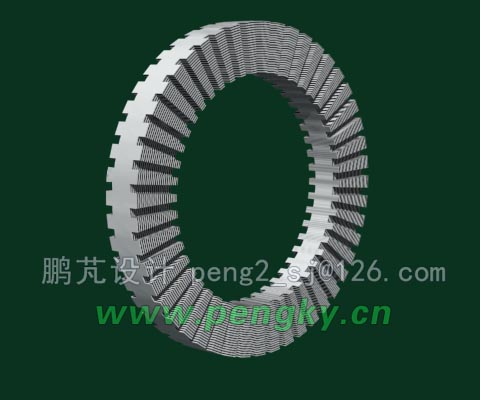

盤式定子鐵芯

圖1--盤式定子鐵芯

在定子線槽內分布著定子繞組,按三相布置連接,見圖2。

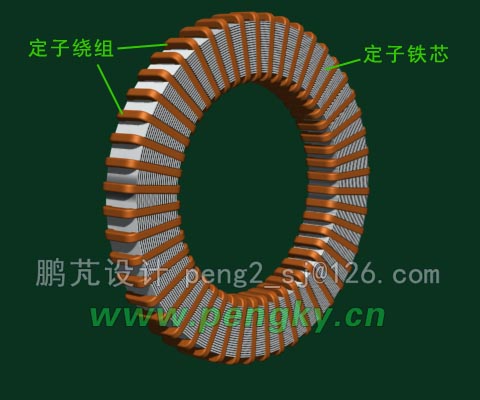

盤式定子鐵芯與繞組

圖2--盤式定子鐵芯與繞組

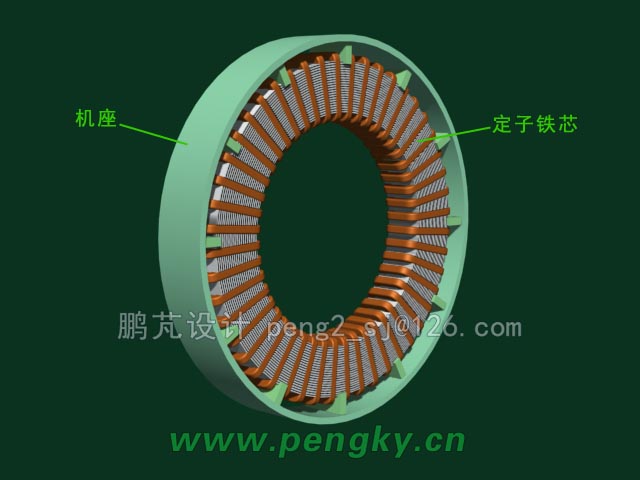

盤式定子鐵芯固定在機座的支架上,見圖3,

固定在機座上的盤式定子

圖3--固定在機座上的盤式定子

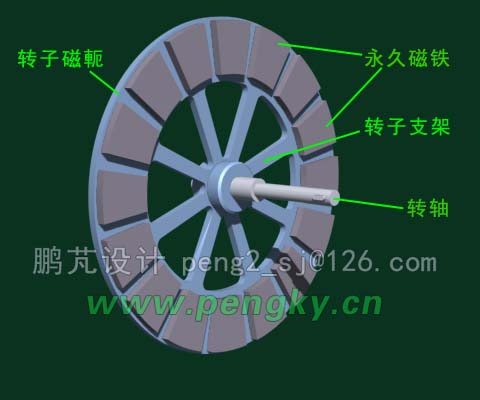

在定子兩側安裝盤式轉子,盤式轉子由磁軛與磁極組成,磁極由永久磁鐵制成,圖4為左面轉子圖。

盤式轉子

圖4--盤式轉子

盤式轉子的磁極分布見圖5,

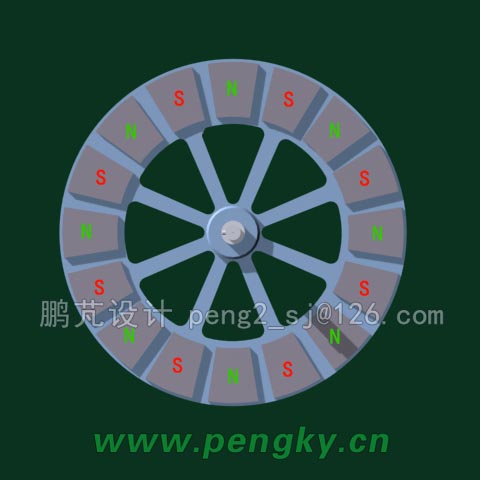

盤式轉子的磁極分布

圖5--盤式轉子的磁極分布

右面轉子結構與左面轉子結構相同,只是反個面而已。

圖6為左右轉子間的磁力線走向圖(隱去定子),可見在通過定子嵌線槽平面(或氣隙)的磁力線方向是軸向的,所以說盤式電機采用軸向磁場。

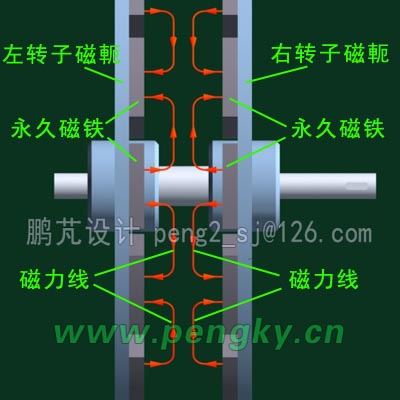

盤式轉子的磁力線走向-1

圖6--盤式轉子的磁力線走向-1

為更清楚的看清磁力線走向,圖7為稍側面的磁力線走向圖。

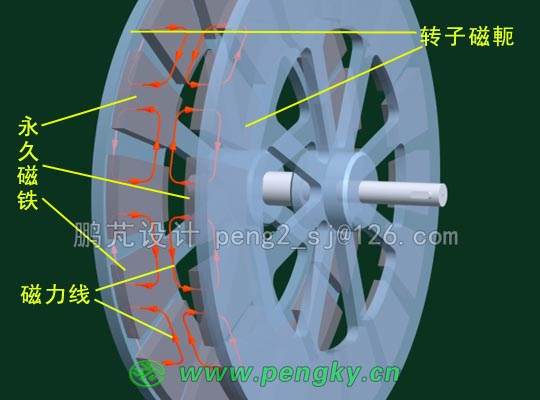

盤式轉子的磁力線走向-2

圖7--盤式轉子的磁力線走向-2

把轉子安裝在定子兩側,轉子與定子間有氣隙,組成中間定子兩側轉子的盤式發電機結構,見圖8。

盤式轉子與盤式定子

圖8--盤式轉子與盤式定子

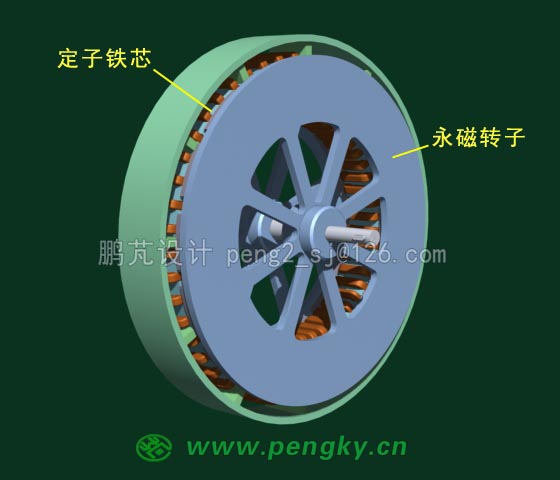

安裝上左右端蓋,圖9為組裝好的永磁中間定子盤式發電機。

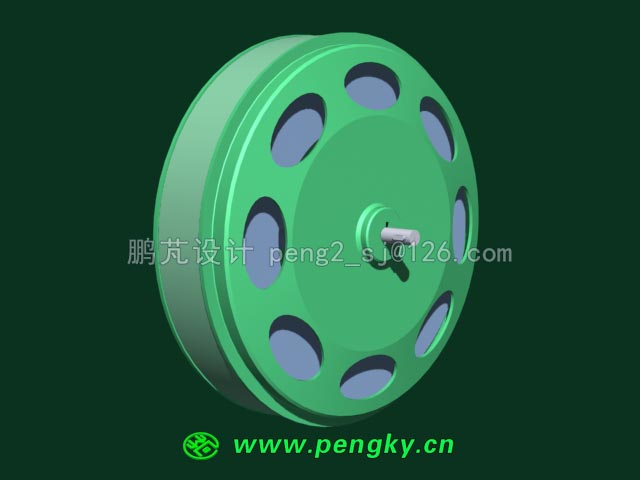

永磁中間定子盤式發電機模型

圖9--永磁中間定子盤式發電機模型

圖10為永磁中間定子盤式發電機的剖面圖。

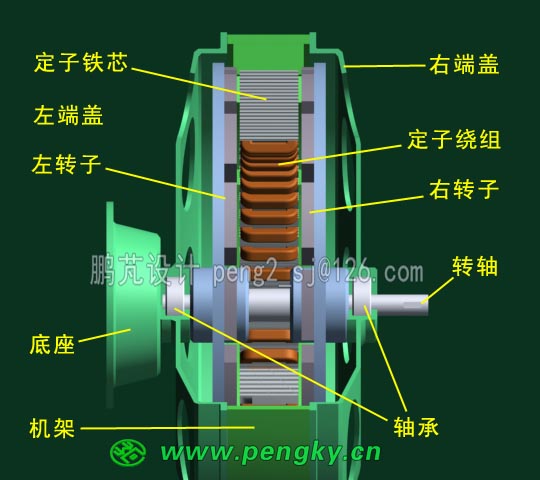

永磁中間定子盤式發電機的剖面圖-1

圖10--永磁中間定子盤式發電機的剖面圖-1

圖11為側視的剖面圖,為看清內部結構隱藏了右轉子。

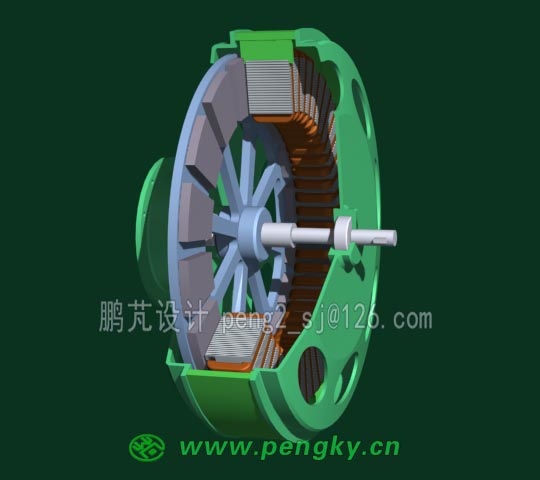

永磁中間定子盤式發電機的剖面圖-2

圖11--永磁中間定子盤式發電機的剖面圖-2
