由于盤式電機的軸向尺寸短，直徑大，易制成多極結構，有較高的功率和質量比，盤式電機可以做得較薄，安裝在垂直軸風力機的轉輪上對風的阻力小，是直驅式垂直軸風力機的優選機型。盤式電機的定子與轉子都呈平面圓盤結構，屬軸向氣隙磁通，定子與轉子軸向交替排列，下面通過一個模型介紹直驅中間轉子盤式風力發電機。

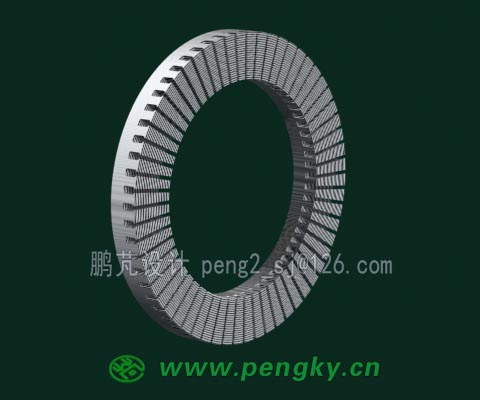

中間轉子永磁盤式電機的定子鐵芯有左右兩個，圖1是一個盤式定子，由于盤式發電機的通過定子繞組的磁力線是軸向走向，在電機旋轉時是繞軸運行的，所以定子的硅鋼片是繞制的，在一側有繞組的嵌線槽。

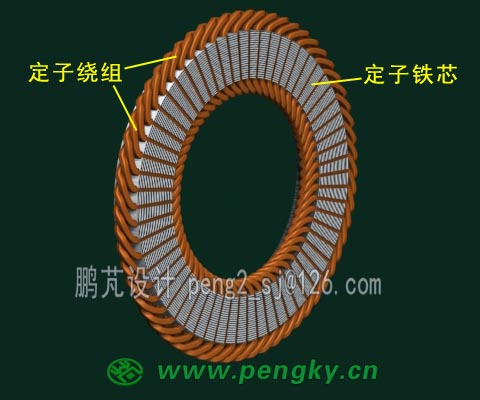

在定子線槽內分布著定子繞組，按三相布置，單個繞組呈扇形狀，見圖2。

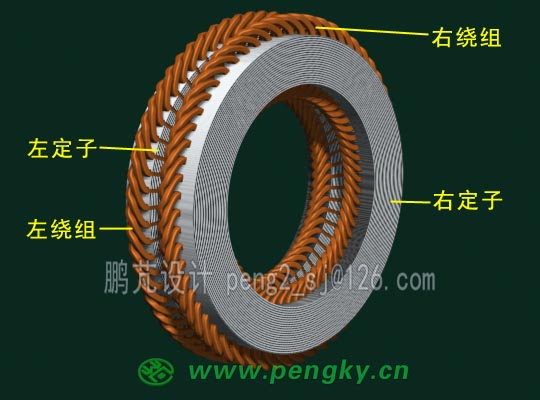

定子鐵芯有兩個，右定子鐵芯與左定子鐵芯結構一樣，只是反個面而已，見圖3。

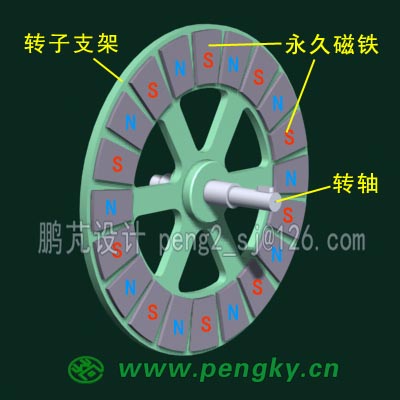

轉子由永久磁鐵制成的磁極組成，磁鐵固定在非導磁材料制成的轉子支架上，圖4是轉子的結構圖。

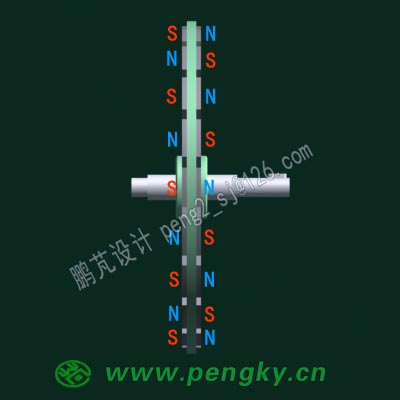

每塊磁鐵的磁極在轉子支架的兩面，見圖5。

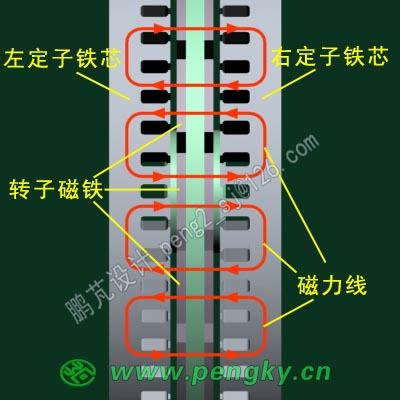

圖6表示了磁力線在轉子與定子間的走向，可看到在通過定子嵌線槽平面（或氣隙平面）的磁力線方向是軸向的。

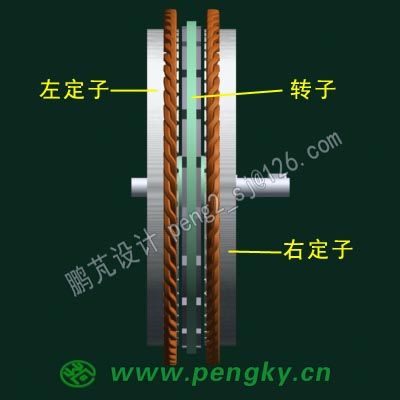

圖7是轉子與定子在軸向的布置圖

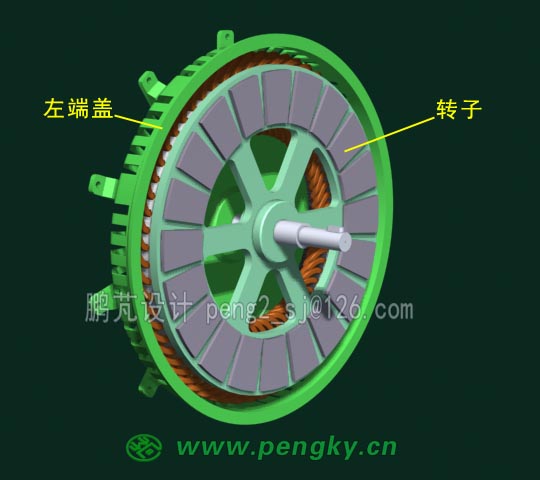

先把左定子固定在左端蓋中，再裝上轉子，見圖8。

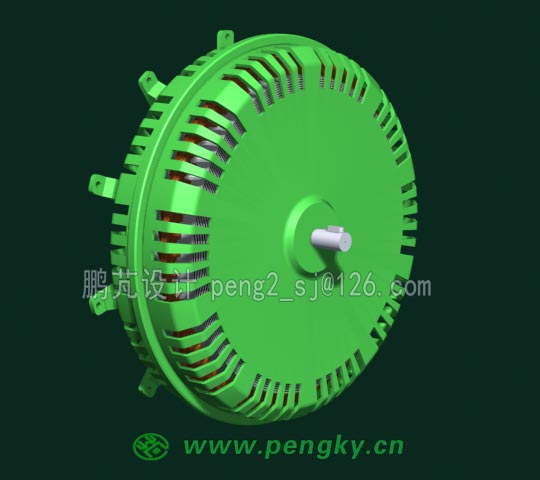

把右定子固定在右端蓋中，左右端蓋扣緊固定，發電機就組裝好了，圖9為發電機外觀圖。

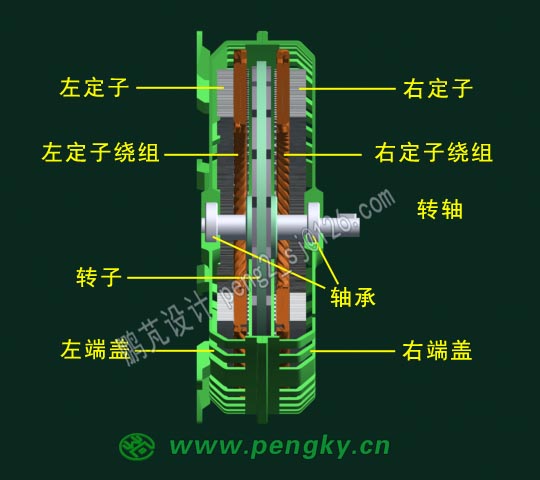

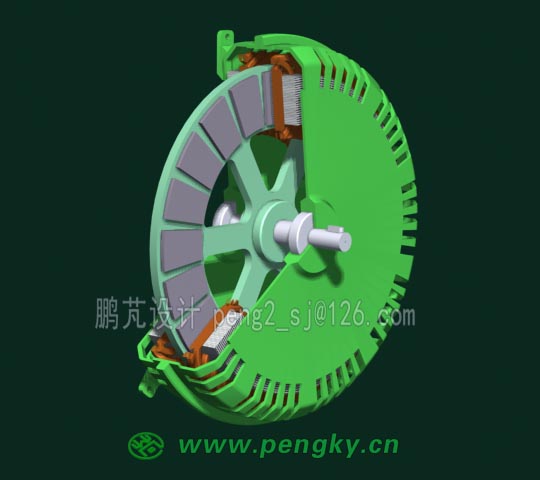

圖10為中間轉子盤式永磁發電機的剖面圖

圖11為側視的剖面圖

請觀看直驅中間轉子盤式永磁發電機的3D動畫
