| 薄盤式永磁發電機 |
| Thin Disc Permanent Magnet Generator |

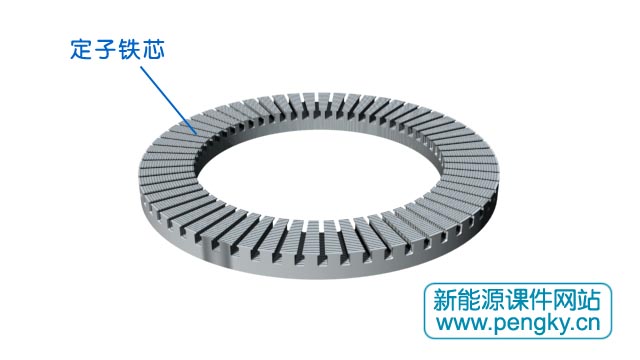

薄盤式多極永磁發電機相對前兩種盤式發電機要更薄些，以適應垂直軸風力發電機低風阻的要求。該發電機由盤式定子與盤式轉子軸向排列而成，下面通過一個薄盤式多極發電機模型來介紹其結構。圖1是盤式定子鐵芯，在一側盤面上有均勻排列的嵌線槽。 |
|

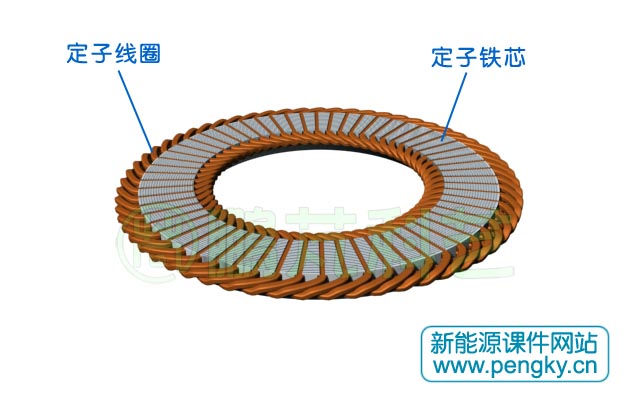

| 在鐵芯嵌線槽嵌有按一定規律排列的定子線圈，見圖2。 |
|

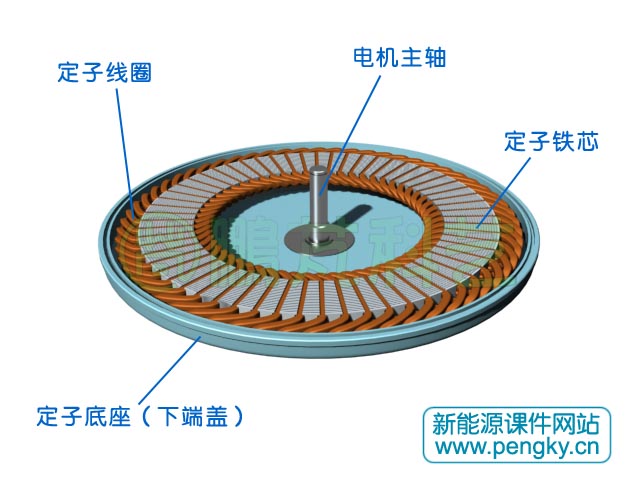

把嵌有線圈的定子鐵芯安裝在定子底座（下端蓋）內面，在下端蓋中心安裝有發電機的主軸，用來安裝發電機轉子，見圖3。? |
|

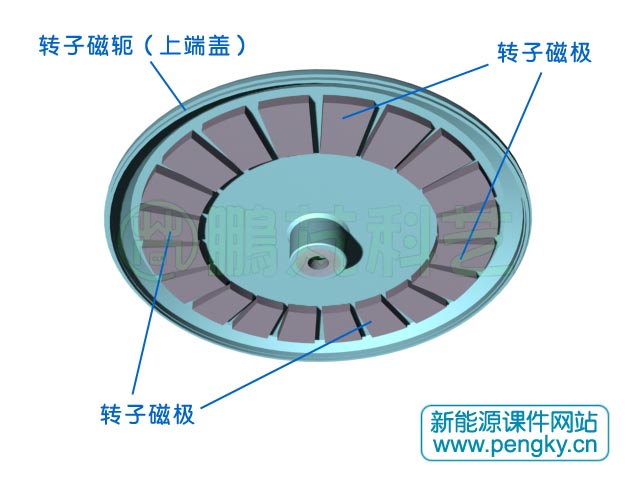

| 盤式發電機的轉子由多個永磁磁極組成，磁極按圓周排列，南北磁極相間排列，永磁磁極需要磁軛作為磁力線通路，磁極固定在轉子磁軛的盤面上，轉子磁軛也就是發電機的上端蓋，見圖4。 |
|

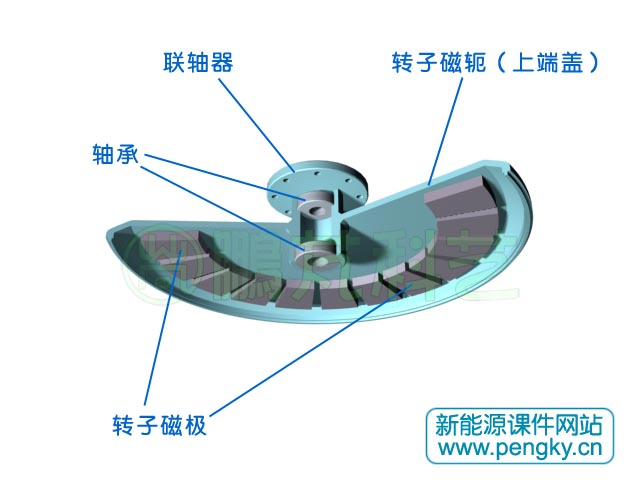

| 上端蓋中心裝有上下兩個軸承，保證轉子在主軸上穩定旋轉，見圖5。 |
|

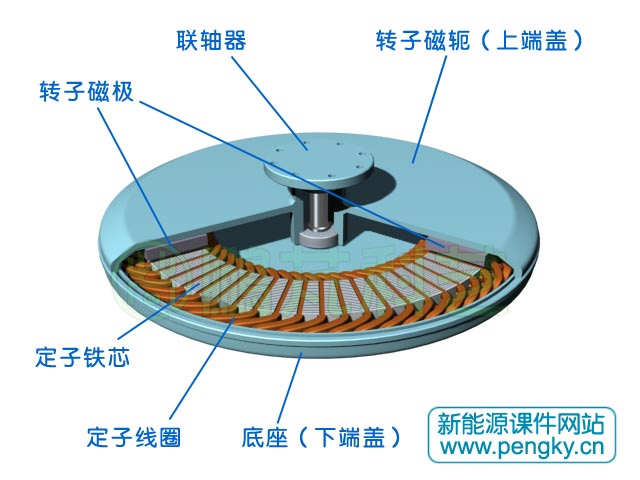

| 把轉子插入定子的主軸，轉子與定子之間有很小的縫隙，轉子可繞主軸自由旋轉，一個薄盤式發電機模型便組裝完成，見圖6。 |
|

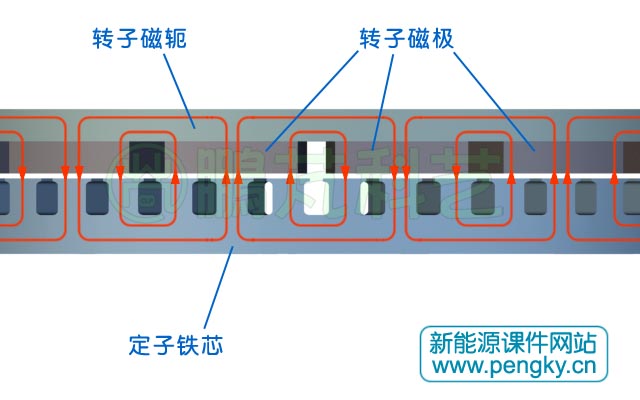

盤式發電機通過線圈的磁場與主軸平行，也就是軸向磁場，在轉子旋轉時線圈導線才可以切割磁力線產生電動勢，見圖7。 |
|

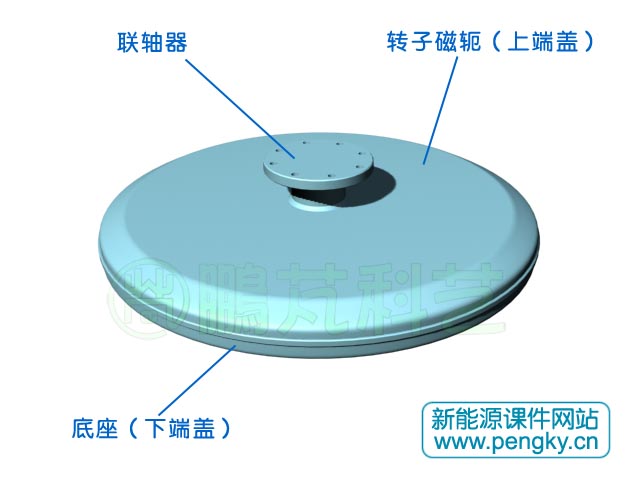

| 圖8是薄盤式發電機的外觀圖。 |
|

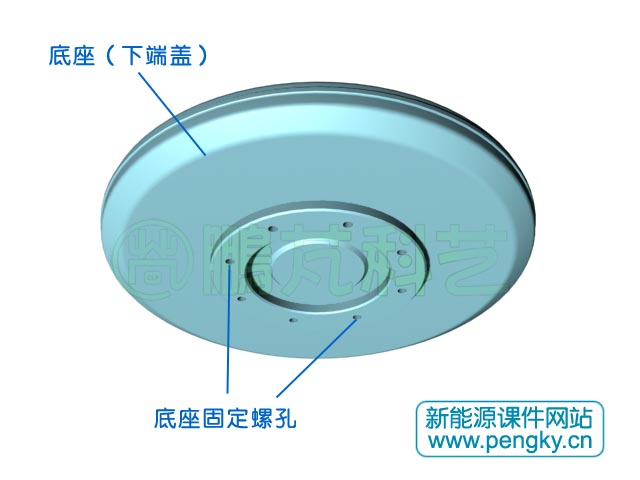

| 圖9是薄盤式發電機的底視外觀圖。 |
|
