垂直軸風力機的實度 |
在水平軸風力機欄目中風輪實度一節中討論過風輪實度問題，垂直軸風力機的實度雖不是一個有確定值的參數，但是一個重要的參考數，實度大了不光是功率系數會降低，還可能無法正常運行。 下面簡介垂直軸風力機的實度問題，內容主要來自《垂直軸風力機原理與設計》一書，供大家參考。該書主要介紹Φ型垂直在風力機，葉片數2或3個，但工作原理與直葉片的H型風力機相同。 大型的Φ型垂直軸風力機通常采用雙葉片或三葉片結構，圖1是一個3葉片的Φ型垂直軸風力機風輪立體構造圖。圖中R是風輪的半徑，H是風輪高度的一半，c是葉片截面的弦長。 |

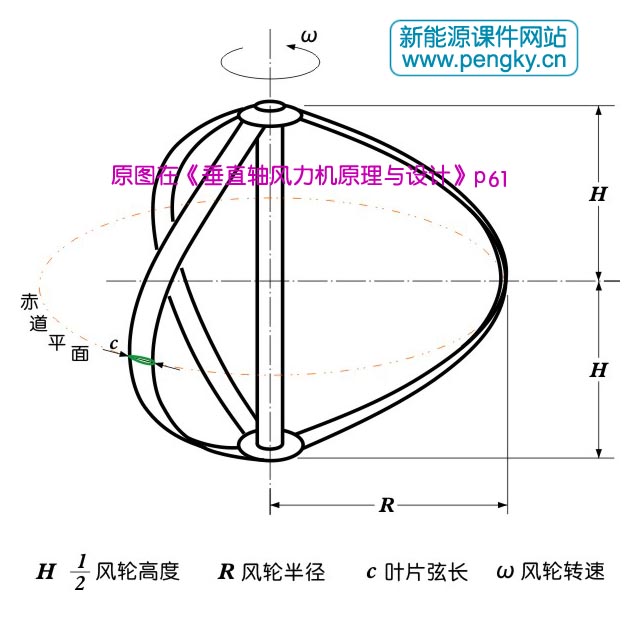

圖1 三葉片Φ型垂直軸風力機風輪 |
大型的Φ型垂直軸風力機葉片較多使用對稱翼型，2個葉片，因葉片較長，為加大強度一般采用較厚的NACA0015與NACA0018翼型。大部分的葉片較窄，有些葉片的弦長只有風輪周長的1/100。 兩個或三個葉片彎曲結合成Φ型，彎曲的形狀多為拋物線型與懸鏈線型。 垂直軸風力機的實度定義為NcL/S，其中N為葉片數，c為葉片翼型的弦長，L為葉片長度，D為風輪直徑，S為風輪的迎風面積。對于Φ型葉片風輪，當高度與直徑之比為1.5時，S=DD；對于H型葉片風輪，S=LD，實度為Nc/2R,在參考書中也采用Nc/R作為H型垂直軸風力機的實度。 圖2是氣流通過風輪的流線圖，上圖是氣流通過實度小的風輪時流線圖；下圖是氣流通過實度大的風輪時流線圖。可看出當風輪實度大時氣流如遇到一個旋轉的圓柱，繞開而行，通過風輪的氣流少了、速度慢了，風輪得到的風功率小了。（注：本圖不是氣流的瞬時圖，是一段時間的平均值圖；兩圖的風輪沒有顯示實度的不同，僅是風輪的示意圖）。 |

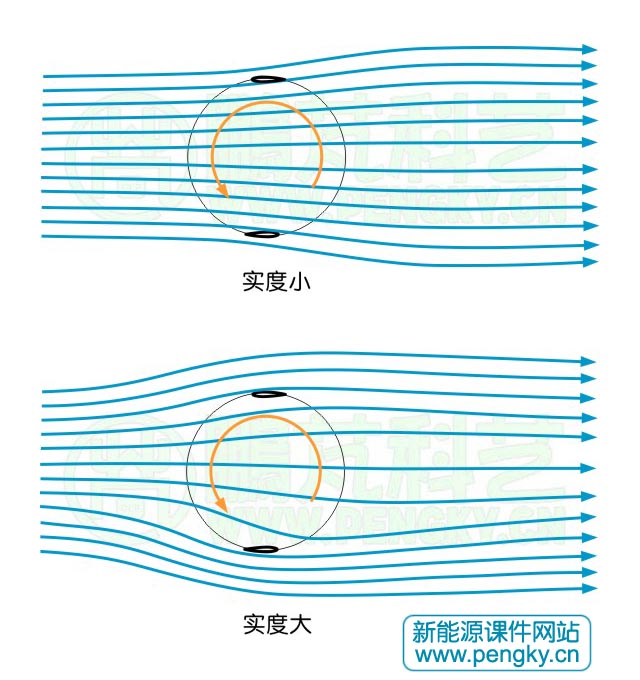

圖2 氣流通過實度不同的風輪的流線圖? |
葉片多時葉片的尾流（包含湍流）會影響后面葉片的運行；葉片過寬時葉片不能以正常氣動狀態運行，所以大型Φ型垂直軸風力機風輪實度一般在0.2至0.1。 圖3是不同實度的風輪在不同葉尖速比時的功率系數曲線圖，顯示了實度從0.1到0.4時的功率系數隨尖速比的變化。實度大的適應風速變化范圍窄，實度小的適應風速變化范圍大。 |

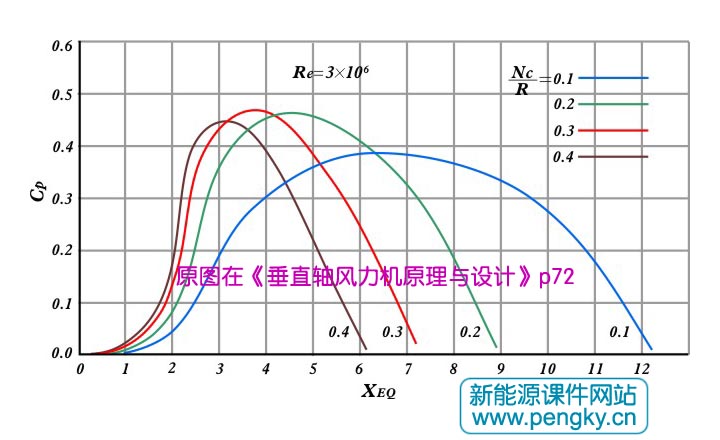

圖3 不同實度的風輪在不同葉尖速比時的功率系數曲線? |
目前國內生產的小型H型垂直軸風力機的實度普遍要大一些，不少的風力機實度大于0.4，實際運行效果如何目前都沒有具體數據。 |
