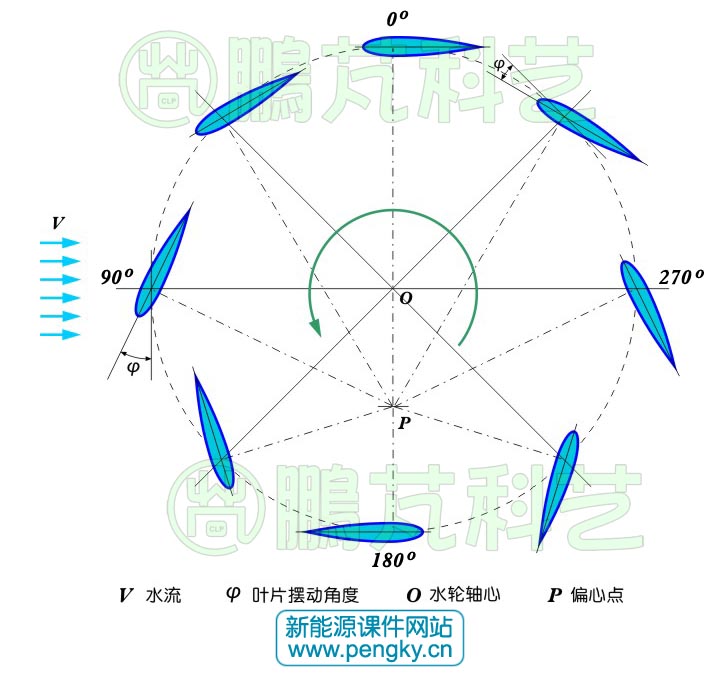

擺線式直葉水輪機的工作原理與葉片角度可變的垂直軸風力機工作原理相類似，只是其葉片擺動控制是基于一種擺線原理，圖1是擺線式直葉水輪機控制原理示意圖。

葉片繞水輪軸O逆時針旋轉，虛線圓圈是葉片運動軌跡，葉片長度方向與軸O平行，葉片有自己的轉軸（葉片轉軸）與葉片長度方向平行，葉片在繞水輪軸旋轉時也可繞葉片轉軸轉動。P是一個固定點，稱為偏心點，過葉片轉軸并與葉片弦線垂直的一條點劃線稱為擺線，無論葉片運動到任何位置，擺線都通過偏心點P，圖中表示了每隔45度的8個位置。φ是葉片弦線與所在點的圓周切線的夾角，稱為葉片偏角或擺角，葉片運轉到0度或180度時葉片與水流方向平行，夾角φ為0；葉片運轉到90度附近與270度附近時夾角φ最大。

偏心點P與主軸O間的距離稱為偏心距，改變偏心距，就可以改變?nèi)~片偏角隨葉片位置的變化規律，當偏心距為0 時，葉片在任何位置都不會偏擺。

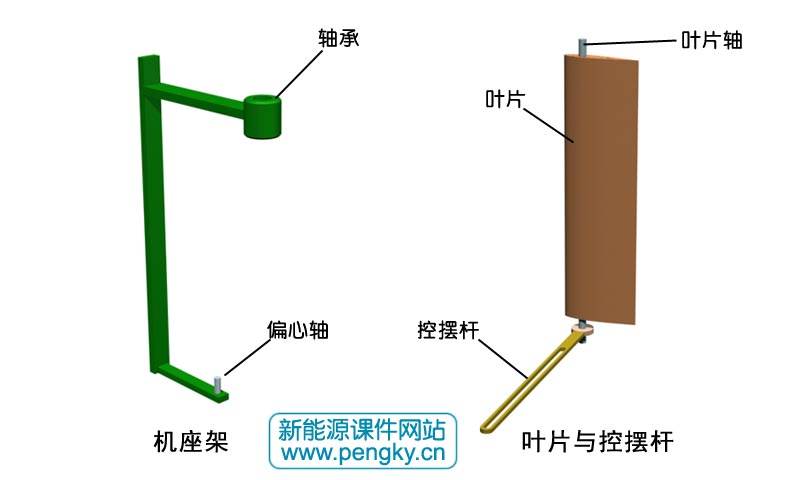

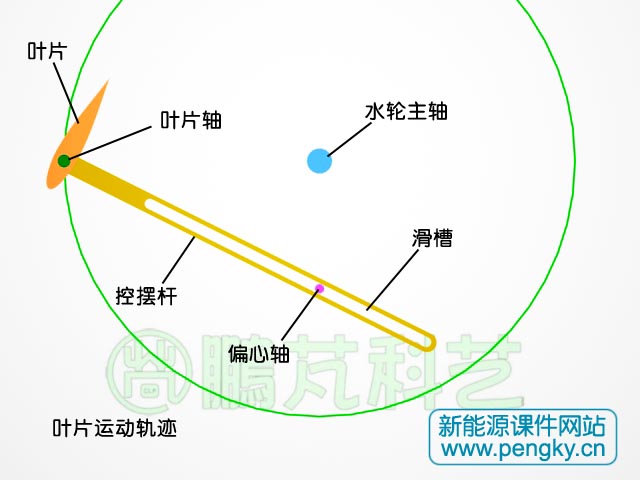

圖3右圖是葉片的結構，在葉片軸上固定連接控擺桿，控擺桿與葉片弦線所在平面垂直，控擺桿中間開有滑槽，偏心軸可在滑槽中自由滑動，偏心軸固定在機架上。當葉片繞水輪主軸旋轉時控擺桿沿偏心軸滑動，從而實現圖1中所示的控擺原理，見圖2。

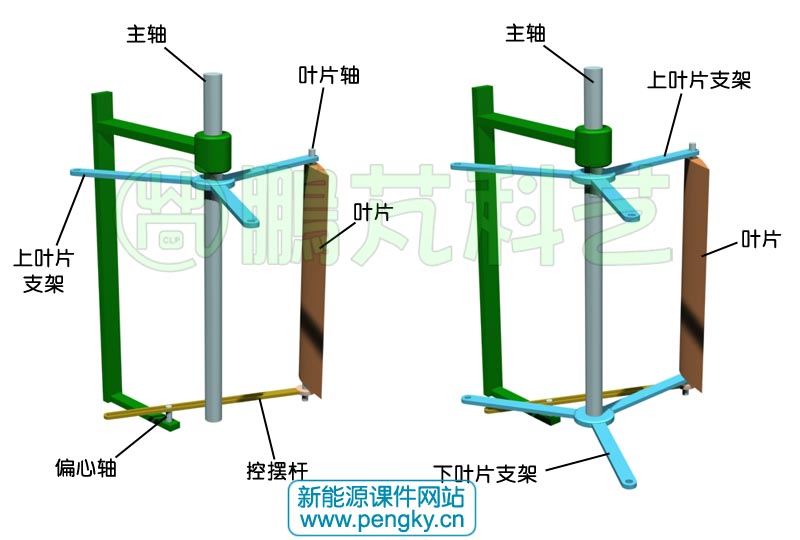

在主軸上裝有上葉片支架與下葉片支架，葉片通過葉片轉軸安裝在上下葉片支架之間，圖4左圖安裝了一個葉片，為看清控擺桿滑槽與偏心軸沒有顯示下葉片支架，在右圖中顯示了完整安裝一個葉片的結構。

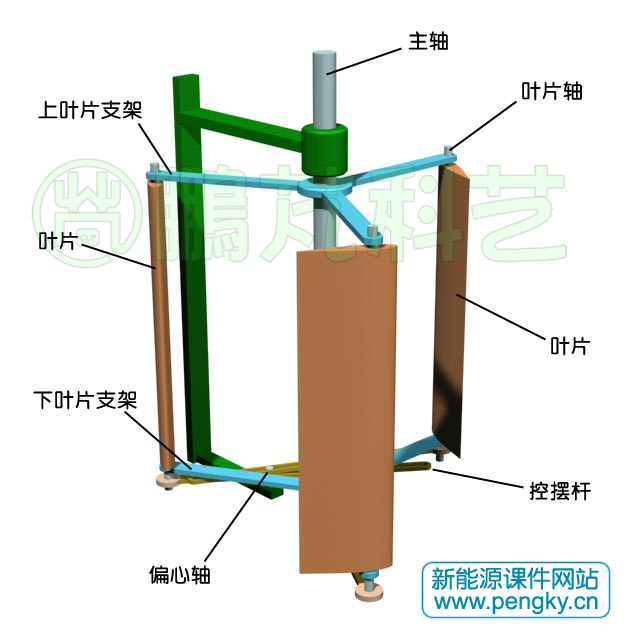

圖5顯示了完整安裝三個葉片的結構。

一個完整的擺線式直葉水輪機模型組裝完畢，下面看這個模型的運轉動畫。
