天然氣是綠色能源

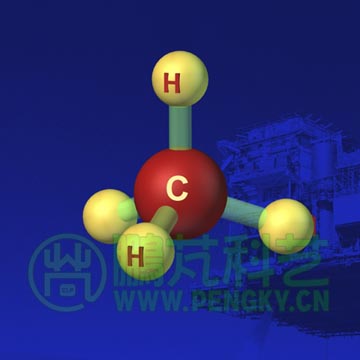

圖1--甲烷（CH4）分子結構

天然氣無色、無味、無腐蝕性，天然氣燃燒生成水（H2O）與二氧化碳（CO2），不產生灰、渣、二氧化硫等有害物質，天然氣是世界公認的清潔能源。

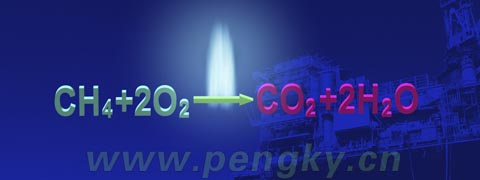

圖2--甲烷(LNG)燃燒生成水與二氧化碳

LNG就是液化天然氣，液化后的天然氣體積是氣體形態的六百份之一，方便大量?jī)?chǔ)存和遠距離運輸。

采用 LNG為原料，采用“燃?xì)狻羝?lián)合循環”技術來發電的電廠稱為燃?xì)狻羝?lián)合循環發電廠。采用天然氣發電可大大減少對環境的污染，采用“燃?xì)狻羝?lián)合循環”技術發電，發電效率高達57%，燃煤電廠為40%左右，發同樣的電能CO2排放量?jī)H為燃煤電廠的40%左右。

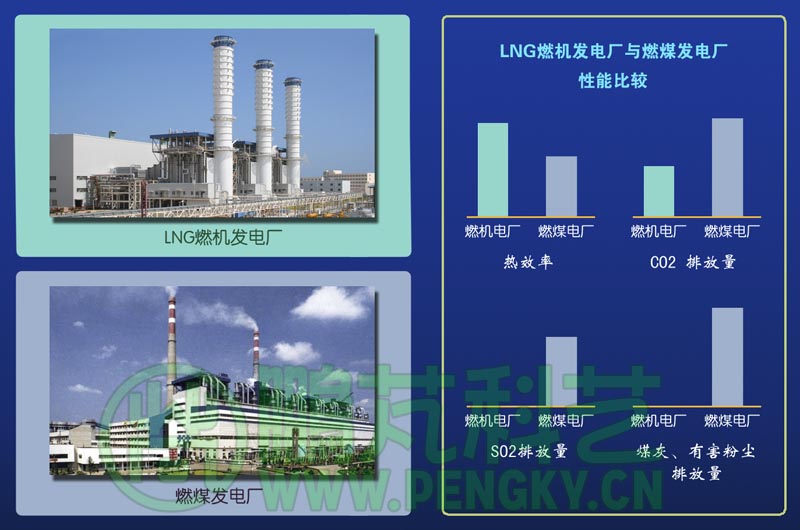

圖3--LNG發電廠與煤發電廠對比

   燃?xì)狻羝?lián)合循環發電系統的流程

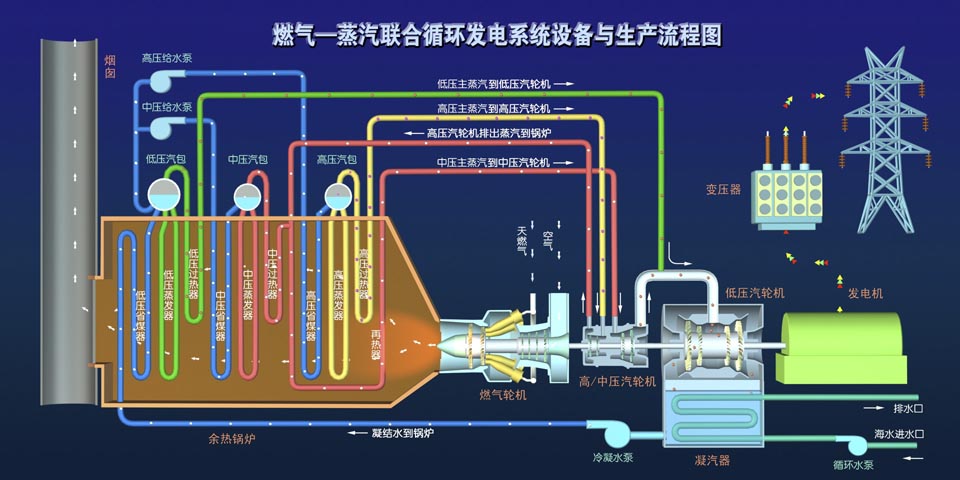

圖4--燃?xì)狻羝?lián)合循環發電流程圖

經過加熱后的天然氣進入燃?xì)廨啓C(jī)的燃燒室，與壓氣機壓入的高壓空氣混合燃燒，產生高溫高壓氣流推動燃?xì)廨啓C(jī)旋轉做功。

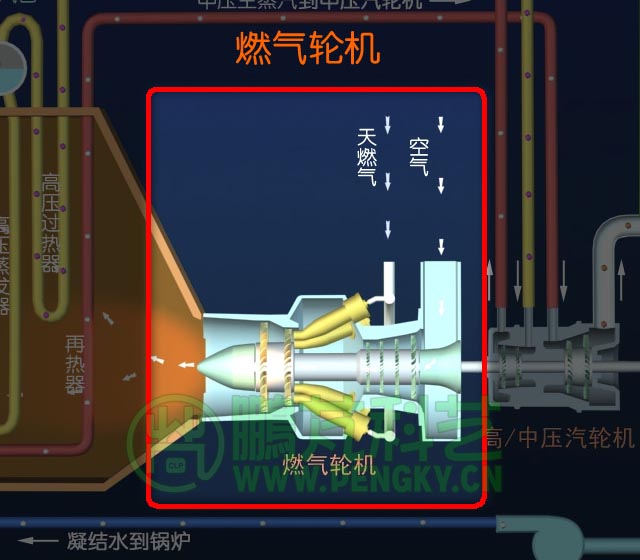

圖5--燃?xì)廨啓C(jī)示意圖

從燃?xì)廨啓C(jī)排出的高溫氣體高達攝氏600度，進入余熱鍋爐把水加熱成高溫高壓蒸汽。

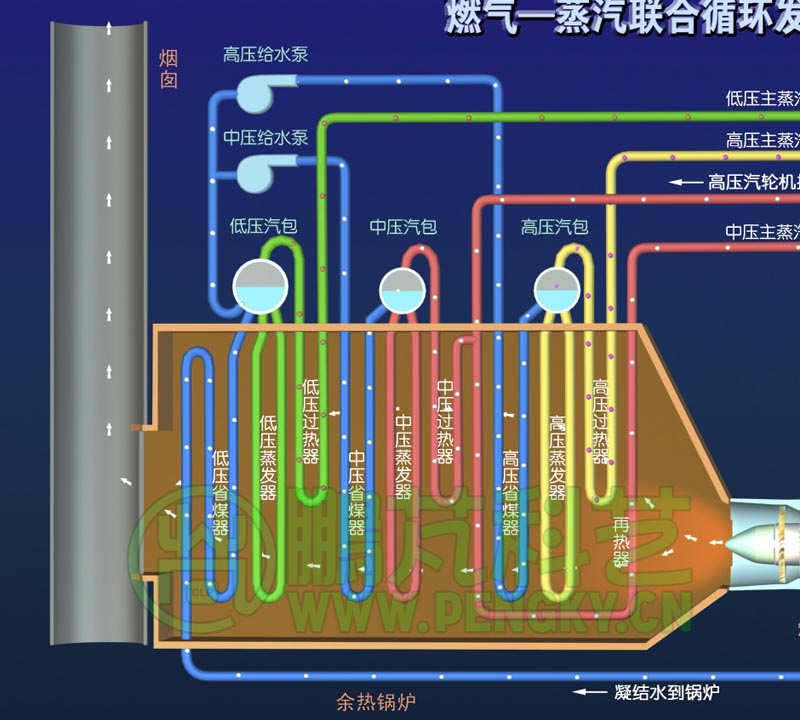

圖6--余熱鍋爐示意圖

高溫高壓蒸汽推動蒸汽輪機旋轉做功，將內能轉換成機械能。

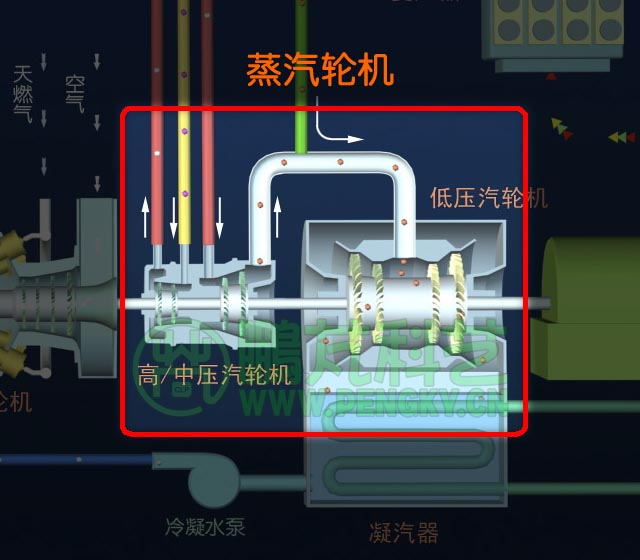

圖7--蒸汽輪機示意圖

燃?xì)廨啓C(jī)、蒸汽輪機、發電機的轉軸相互連接，同軸旋轉，實現燃?xì)廨啓C(jī)、蒸汽輪機同時推動發電機旋轉發電,這樣的組合稱為單軸系統。

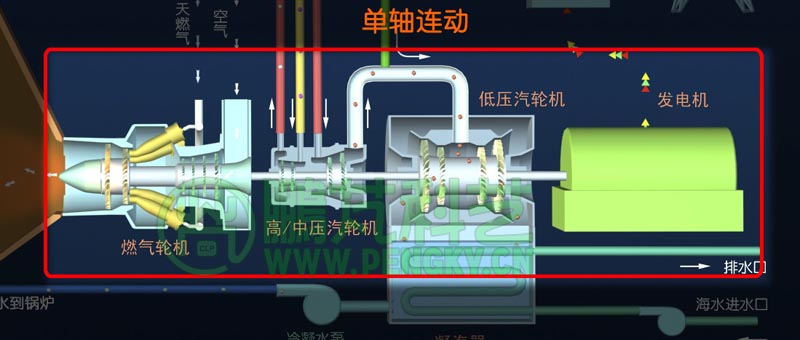

圖8--單軸系統示意圖

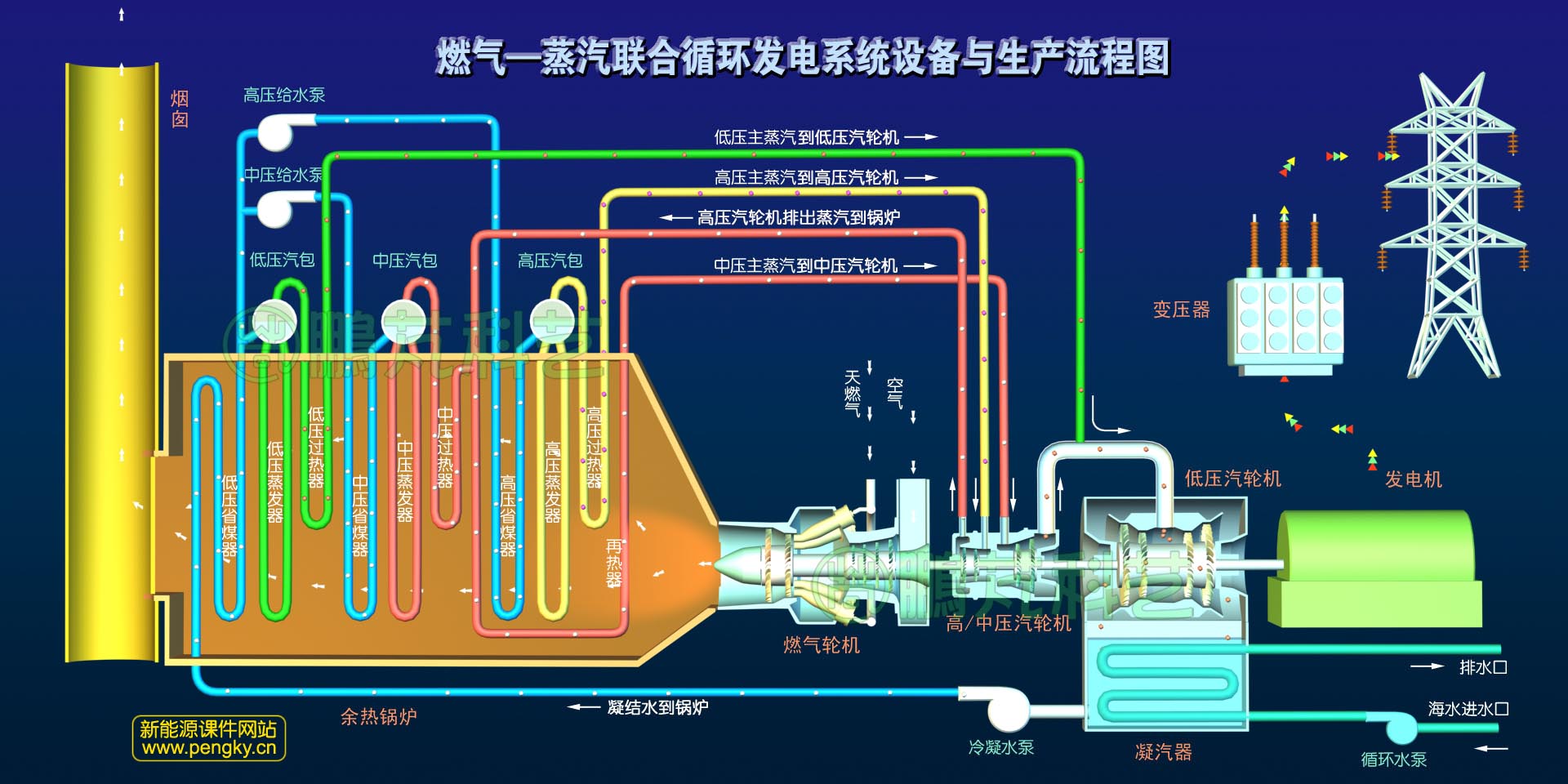

由于大多數網友電腦顯示器分辨率不夠高，網站網頁尺寸也不大，圖4 “燃?xì)狻羝?lián)合循環發電系統設備與生產流程圖”的分辨率僅為960×480，看起來較吃力，網站提供分辨率為1920×960的高清圖片，需要的網友可點擊“高清流程圖下載”，待顯示圖片后再鼠標右鍵點擊圖片，“圖片另存為”到電腦。在電腦用圖片瀏覽器放大觀看。
