為了遠距離輸送電力，電網的電壓很高，一般在22萬伏至50萬伏。發電機輸出的電壓為2萬伏，需通過變壓器升高至電網電壓才能并網輸送。電廠里把發電機輸出電壓升高為電網電壓的變壓器稱為主變壓器。

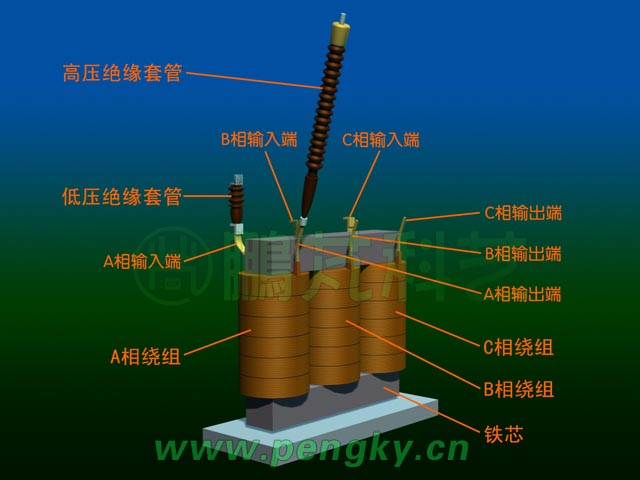

去掉變壓器外殼可看到是一個三相變壓器，由三相變壓器鐵芯與三相繞組組成。左邊是低壓輸入端，右邊是高壓輸出端。輸入端通過低壓絕緣套管通往變壓器外，輸出端通過高壓絕緣套管通往變壓器外。因?yàn)楦邏憾穗妷汉芨撸瑸闇p小因灰塵與雨水引起的漏電，絕緣套管較長。

三相變壓器鐵芯與繞組

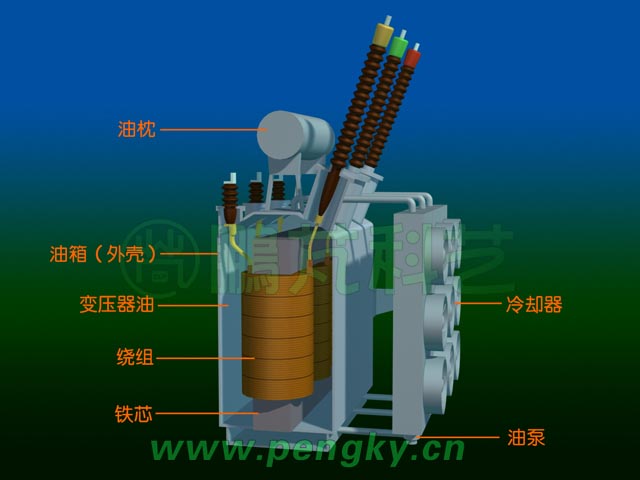

在變壓器油箱（即外殼）里灌滿變壓器油，鐵芯與繞組就浸在油里。變壓器油比空氣絕緣強度大，可加強各繞組間、繞組與鐵芯間的絕緣，同時流動的變壓器油也幫助繞組與鐵芯散熱。在油箱上部有油枕與之相通，變壓器油一直灌到油枕內，可充分保證油箱內灌滿變壓器油。

主變壓器結構

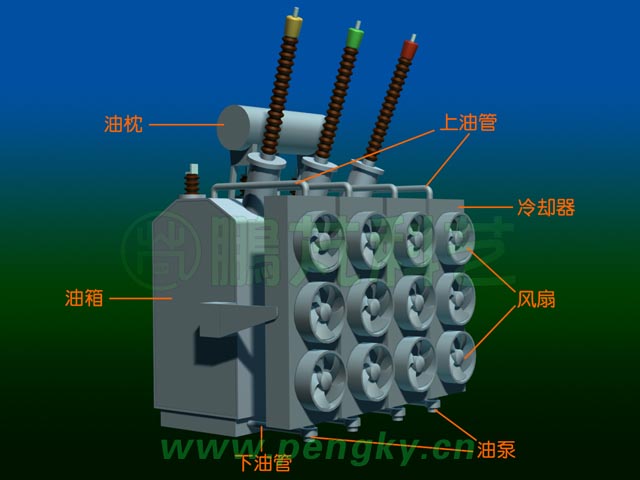

為保證變壓器的散熱，大型變壓器還裝有變壓器油冷卻器。冷卻器通過上下油管與油箱連接，油通過冷卻器內密集的銅管，由風扇的冷風使其迅速降溫。油泵將冷卻的油再打入油箱內。

主變壓器

每一臺發電機配一臺主變壓器，安裝在廠房外靠發電機一側。

有關變壓器原理的介紹請參閱“變壓器基本原理”章節。

有關三相電力變壓器構造的更多介紹請參閱“三相變壓器構造”章節。
