| 系統布置 |
Multi-Shaft Type Combined Cycle and Single-Shaft Type Combined Cycle |
| 燃?xì)廨啓C(jī)、蒸汽輪機、發電機、余熱鍋爐四種主要設備組成了燃?xì)狻羝?lián)合循環發電系統，實際上這四種設備的組合布置有多種方式，但主要的分類方式是按軸系布置來分，一種是多軸布置方案，一種是單軸布置方案。 |
| 多軸布置 |
| 下面是一套多軸布置系統流程示意圖，所謂多軸即燃?xì)廨啓C(jī)帶動一臺發電機，蒸汽輪機帶動一臺發電機，各自一個軸系。 |

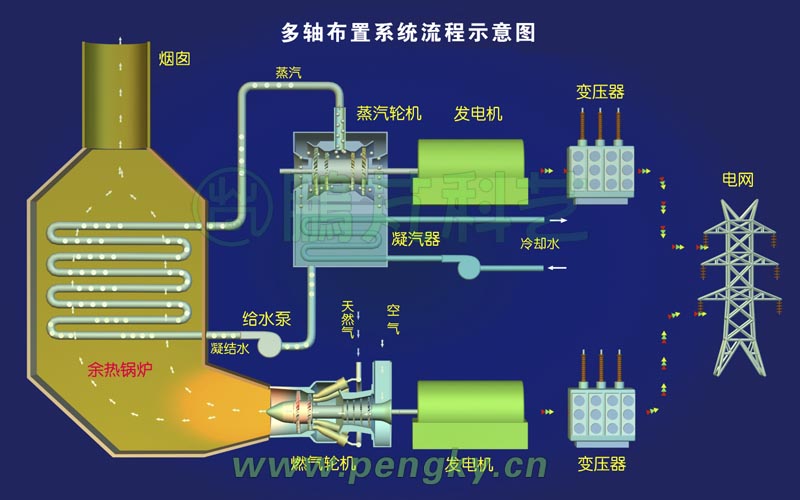

多軸布置系統流程圖 |
在電廠建設時，只要燃?xì)廨啓C(jī)機組安裝完畢即可發電（不必等到鍋爐與蒸汽輪機安裝完畢）；蒸汽輪機檢修時燃?xì)廨啓C(jī)仍可發電。系統啟動快，燃?xì)廨啓C(jī)可先啟動發電（不必等到鍋爐里的水加熱成蒸汽）。在我國20萬千瓦以下的燃?xì)狻羝?lián)合循環發電機組多數采用多軸布置。 |
單軸布置 |
| 下面是一套單軸布置系統流程示意圖。燃?xì)廨啓C(jī)、蒸汽輪機、發電機串聯在一根軸上，共用一臺發電機發電。 |

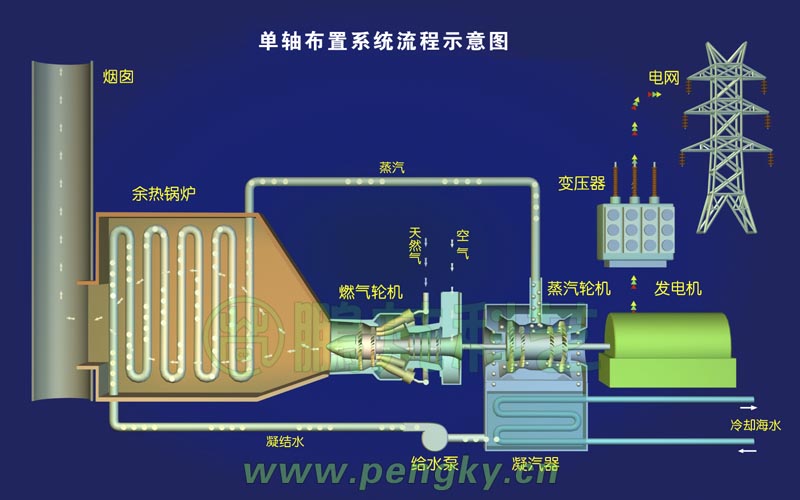

單軸布置系統流程圖 |
由于一套單軸系統只有一臺發電機與相關電氣設備，可節省設備費用，減少?gòu)S房面積，系統調控相對簡單。目前30萬千瓦以上的燃?xì)狻羝?lián)合循環發電機組多數采用單軸布置。 下面是一套單軸系統的軸系設備連接圖。 |

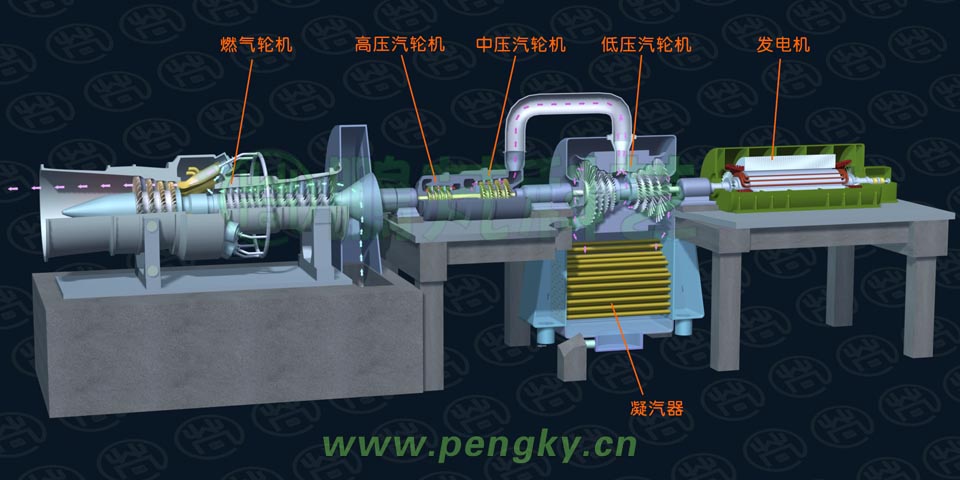

單軸系統的軸系設備圖 |
| 在介紹燃?xì)廨啓C(jī)壓氣機時曾經提到燃?xì)廨啓C(jī)的啟動問題，燃?xì)廨啓C(jī)必須等到有足夠轉速，壓氣機輸出的氣壓足夠時才能點火啟動，這就需要一臺啟動機來帶動燃?xì)廨啓C(jī)達到足夠轉速，啟動機較多使用可調速的直流電動機。近年來由于大功率變頻器的使用，在燃?xì)狻羝?lián)合循環發電系統中直接利用發電機作為啟動機，啟動時通過變頻器向發電機供電，把三相發電機作三相電動機使用，可方便經濟的調整發電機轉速，使燃?xì)廨啓C(jī)平穩啟動，啟動完畢切除變頻器輸出，待燃?xì)廨啓C(jī)達到額定轉速時再使發電機轉向發電狀態。 |
