| 廠房布置 |
| Main Power Building Arrangement |

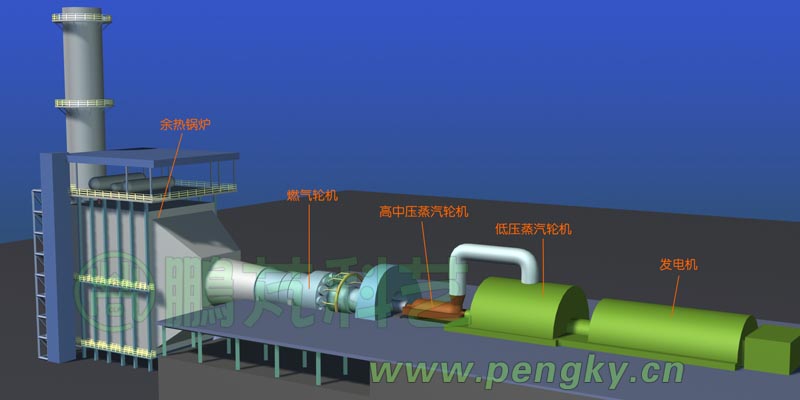

| 這是燃?xì)狻羝?lián)合循環發電機組的整體布置模型，為了便于展示，余熱鍋爐的大小較原比例要小一些。在模型中展示了燃?xì)廨啓C(jī)、高中壓蒸汽輪機、低壓蒸汽輪機、發電機的安裝位置，它們是安裝在同一軸線上，同軸運轉，是典型的單軸布置機組。 |
單軸布置機組 |

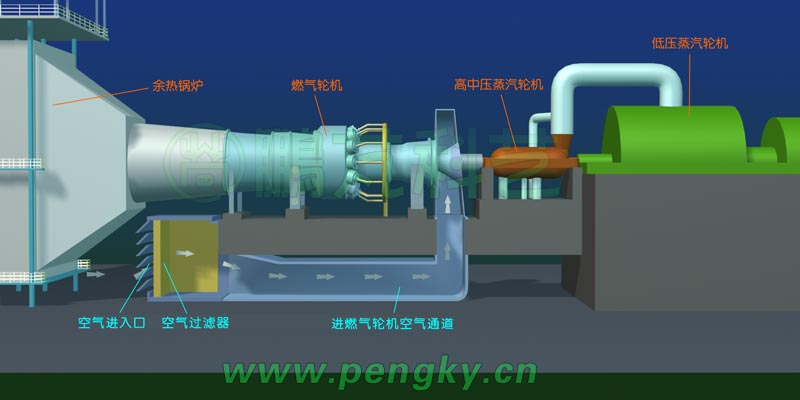

燃?xì)廨啓C(jī)工作需要空氣參與燃燒，剖開燃?xì)廨啓C(jī)下方平臺，可看到空氣進入燃?xì)廨啓C(jī)的通道。為了防止空氣中的塵埃侵蝕葉片，從入口進入的空氣，要通過空氣過濾器把塵埃濾掉，才能進入燃?xì)廨啓C(jī)。也有一些電廠把空氣入口與過濾器安裝在燃?xì)廨啓C(jī)上方或側面。 |
燃?xì)廨啓C(jī)與空氣過濾器 |

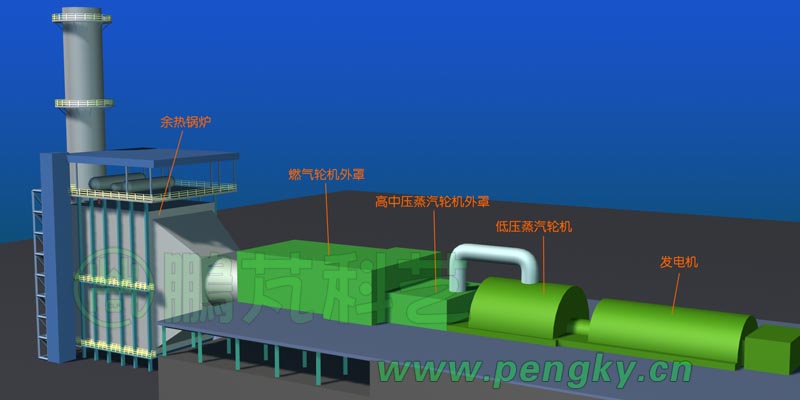

為了防護與吸收噪音，在燃?xì)廨啓C(jī)與高中壓蒸汽輪機外還要罩上外罩。燃?xì)廨啓C(jī)、蒸汽輪機、發電機安裝在廠房平臺，鍋爐則安裝在廠房外部。 |
有外罩的單軸布置機組 |

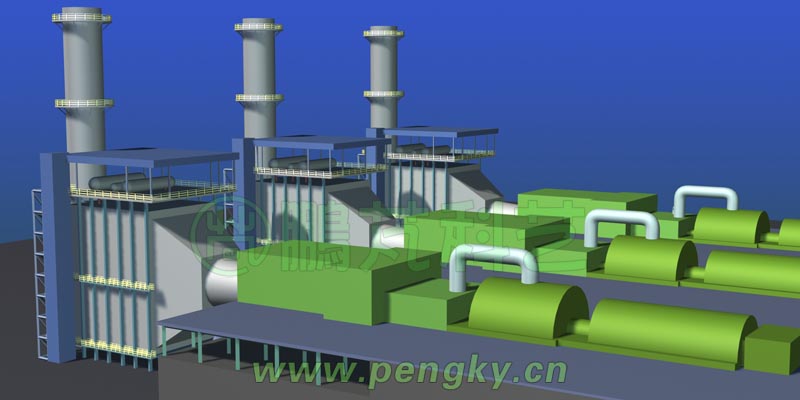

多臺機組可并排布置，安裝在同一個廠房?jī)?nèi)，這是三個單軸機組的電廠布置圖。 |
三個單軸機組布置圖 |

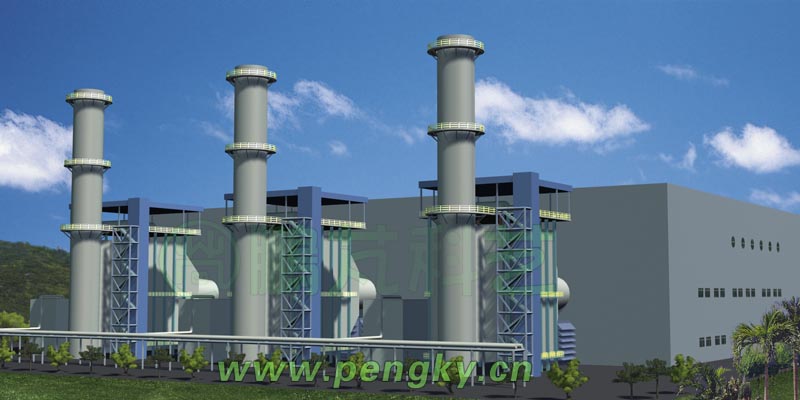

下面是有三個機組的電廠外觀圖。 |
三個機組的發電廠 |

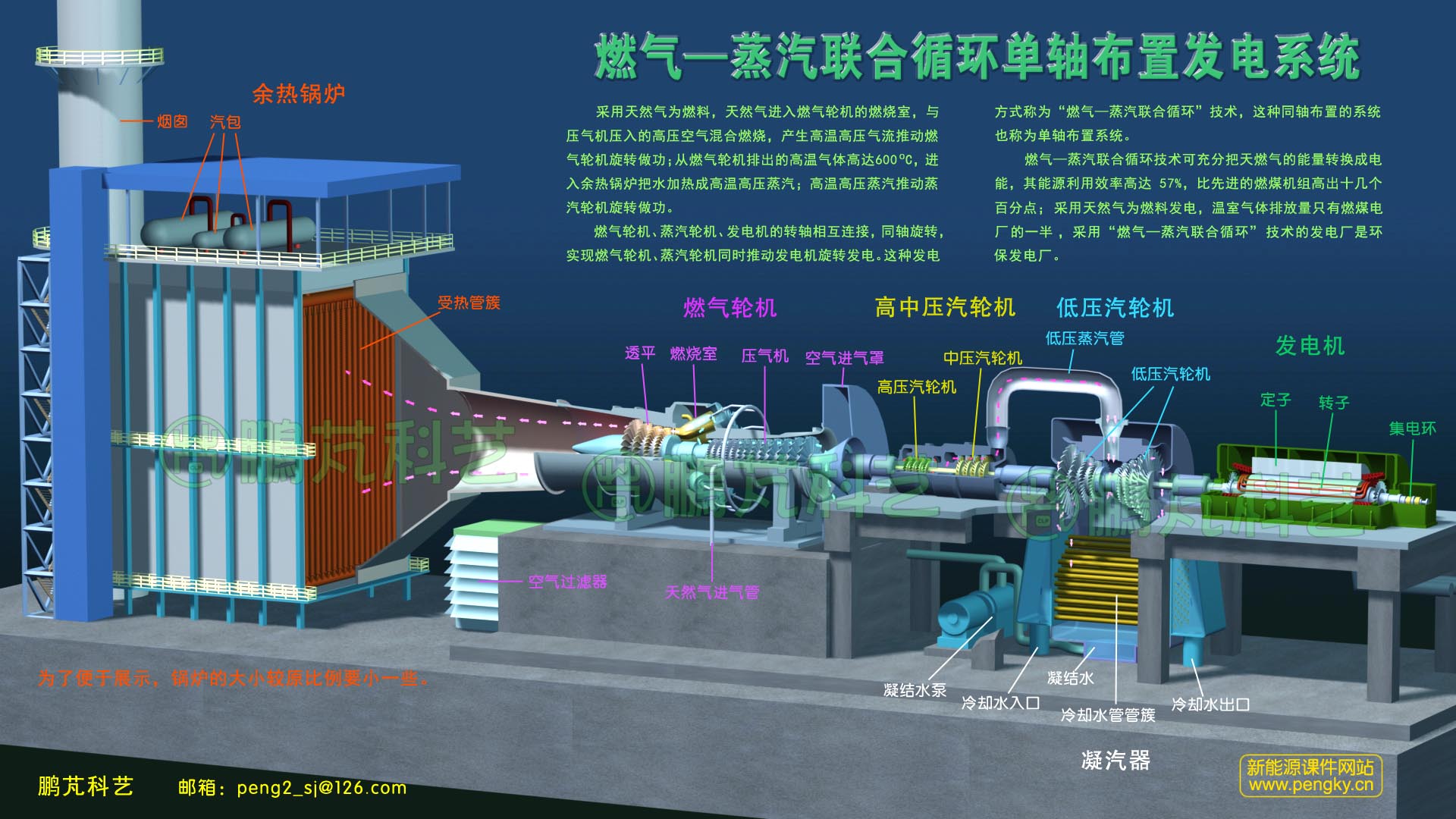

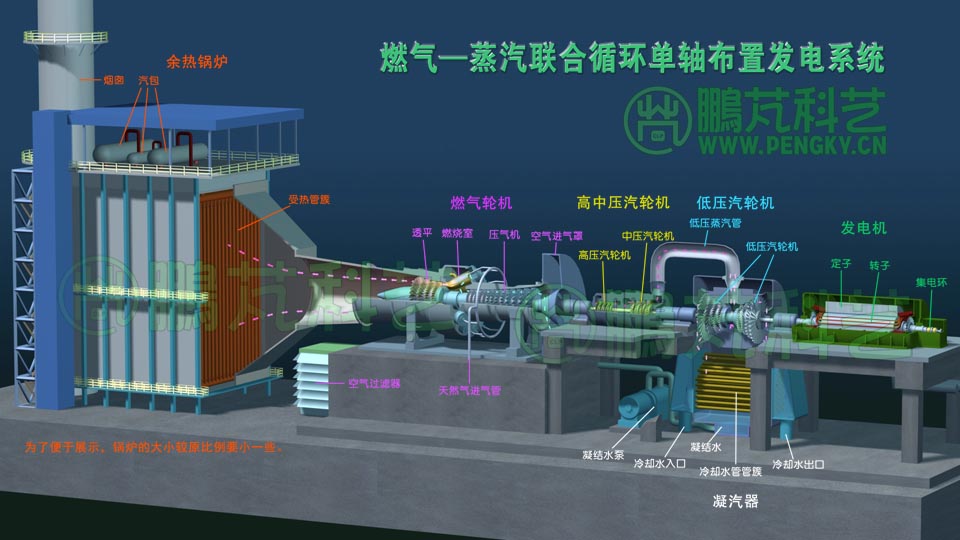

下面附一張較詳細的單軸系統設備結構圖。 |
單軸系統設備布置圖 |
| 由于大多數網友電腦顯示器分辨率不夠高，網站網頁尺寸也不大，以上 “單軸系統設備布置圖”的分辨率僅為960×540，一些細節顯示不清晰，網站提供分辨率為1920×1080的高清圖片，需要的網友可點擊“高清系統圖下載”，待顯示圖片后再用鼠標右鍵點擊圖片，“圖片另存為”到電腦。在電腦用圖片瀏覽器放大觀看。 |
網站同時提供“單軸系統設備運行動畫”，分辨率為1600×800，由于尺寸大，文件容量也大，不方便在網絡瀏覽器播放，有興趣的網友可點擊“高清系統動畫下載”，耐心等待下載，然后在電腦上用影視播放器觀看，電腦顯示器分辨率應大于1600×800，否則會影響動畫清晰度。 |
