| 高中壓汽輪機 |
| High Pressure Turbine and Medium-Pressure Turbine |
蒸汽輪機簡稱為汽輪機，也稱為蒸汽透平或蒸汽渦輪，蒸汽輪機的工作原理與燃機渦輪大體相同。大型燃機機組采用三壓三缸雙流式汽輪機，包含高壓汽輪機、中壓汽輪機、低壓汽輪機。 下面是一個高中壓汽輪機模型，采用高中壓合缸結構，在一個外缸內有高壓汽缸（內缸）與中壓汽缸（內缸），左邊是高壓汽缸，內裝有高壓汽輪機；右邊是中壓汽缸，內裝有中壓汽輪機，高壓汽輪機與中壓汽輪機共用同一根轉軸。 |

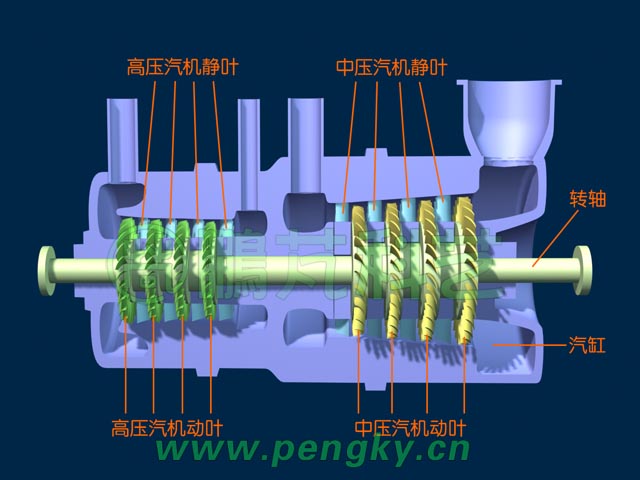

高中壓汽輪機結構 |
被蒸汽推動旋轉的葉片是動葉,動葉安裝在轉軸上，構成轉子。安裝在汽缸內的葉片是靜葉，起噴嘴的作用。一級動葉與一級靜葉構成汽輪機的一個級。高壓汽輪機由多級動葉與靜葉組成，（本模型僅4級），中壓汽輪機也由多級動葉與靜葉組成（模型僅4級）。 進入高壓汽輪機的蒸汽壓力約為每平方厘米100公斤，從高壓蒸汽入口進入高壓汽缸，推動動葉，使轉子旋轉，作功后的蒸氣再從高壓缸出口排出，通向再熱器。 |

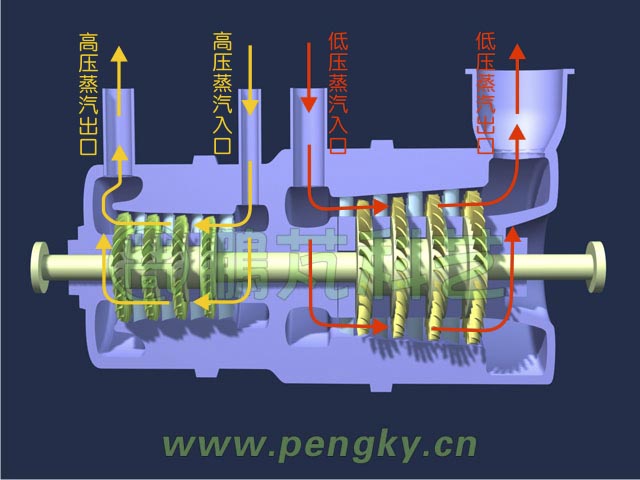

高中壓汽輪機汽流走向圖 |
進入中壓汽輪機的蒸汽壓力約為每平方厘米35公斤，從中壓蒸汽入口進入中壓汽缸，推動轉子旋轉，作功后的蒸氣再從中壓缸出口排出。 請點擊觀看高中壓汽輪機3D動畫 |
