| 分管形燃燒室 |
| Can-Type Combustor |
由若干個管式燃燒室組成一個整體的燃燒室稱為分管形燃燒室。圖2是由六個管式燃燒室組成的燃燒室，燃燒室入口對接壓氣機出口，燃燒室出口對向渦輪葉片。 |

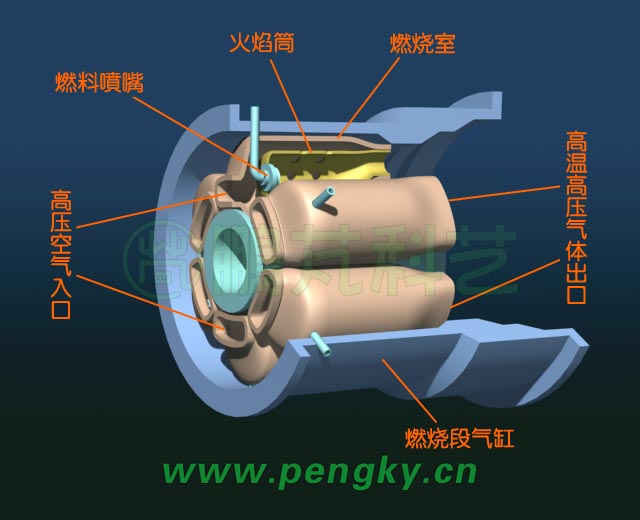

圖1--分管形燃燒室結構 |

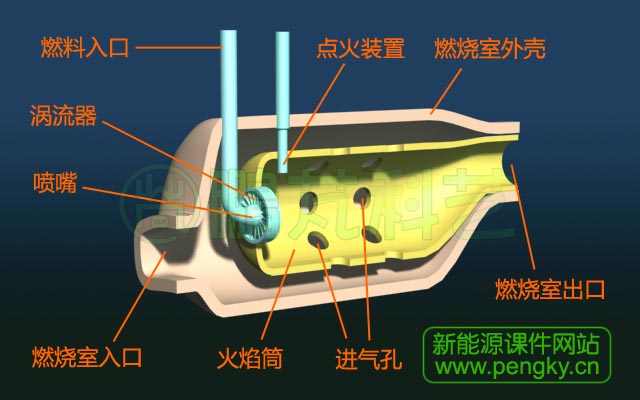

圖2是單個燃燒室的剖視圖，由燃燒室外殼、火焰筒、渦流器、噴嘴、點火裝置構成。有關火焰筒具體冷卻方式這里不做介紹。 |
圖2--單個燃燒室結構 |
一般燃?xì)廨啓C(jī)有六個至十幾個燃燒室，由于各燃燒室相互獨立，故稱為分管形燃燒室。圖3是有10個單獨燃燒室的分管形燃燒室排列示意圖。 |

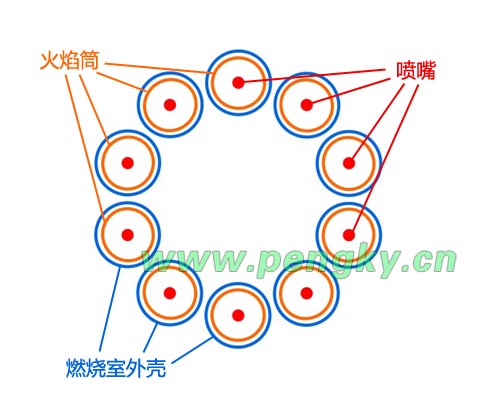

圖3--分管形燃燒室排列圖 |

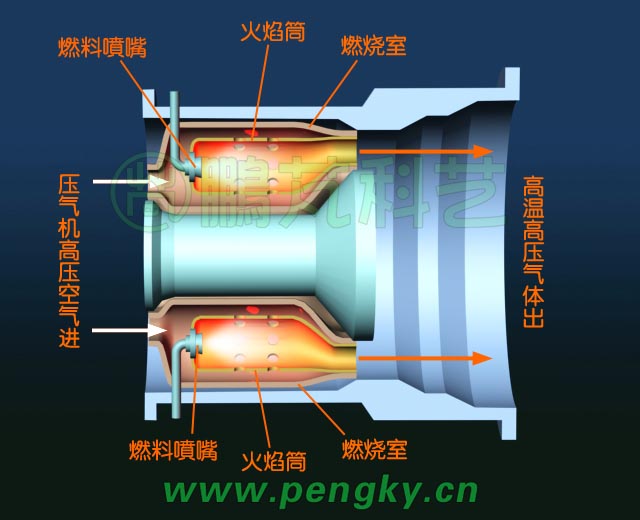

圖4是分管形燃燒室的剖視圖，圖中表示了氣體走向。 |
圖4-分管形燃燒室氣流走向 |
分管形燃燒室是較老式結構，現在用的較少，由于其他形式燃燒室是在該基礎上發展而來，故在此作介紹。 |
