| 環形燃燒室 | ||
| Annular Combustor | ||
環形燃燒室包括全環形燃燒室與帶單獨頭部的環形燃燒室 |
||
| 全環形燃燒室 | ||

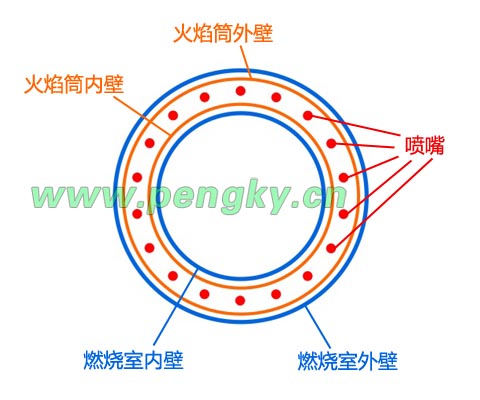

全環形燃燒室只有一個整體的環形燃燒室空間，也只有一個環形火焰筒，截面示意圖見圖1。 |
||
圖1--環形燃燒室與環形火焰筒截面示意圖 |
||

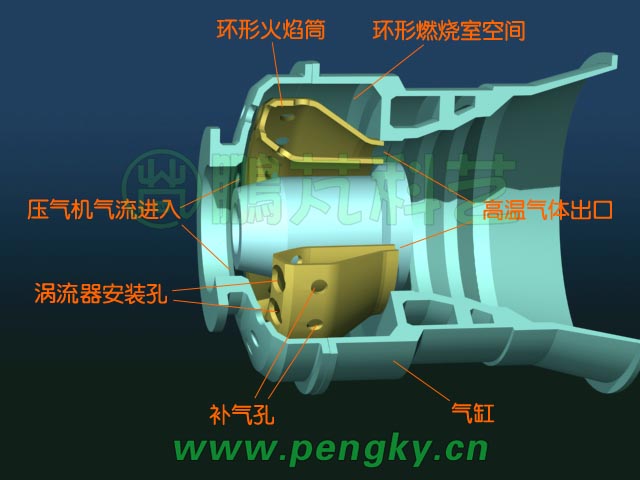

圖2是環形燃燒室結構示意圖（剖面圖）。其環形燃燒室空間類似于環管形燃燒室空間，是在氣缸（機殼）內環繞主軸的一個空間。在環形燃燒室空間內有火焰筒，火焰筒也是環形結構，火焰筒前方圓周有多個孔是空氣入口（安裝渦流器位置），火焰筒環形出口對向渦輪葉片，有關火焰筒具體冷卻方式這里不做介紹。圖2是環形燃燒室與火焰筒的剖面圖。 |
||
圖2-環形燃燒室與火焰筒 |
||

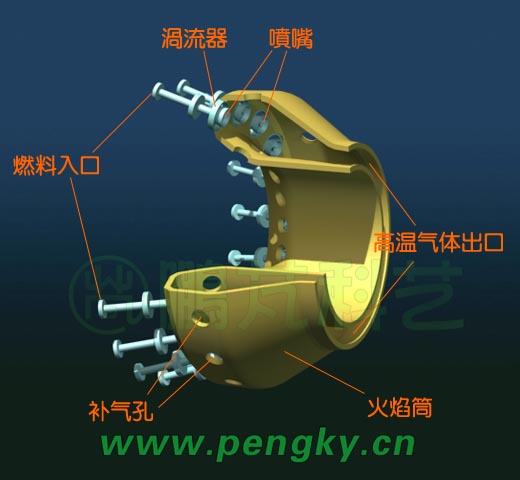

圖3-環形火焰筒與噴嘴 |
||

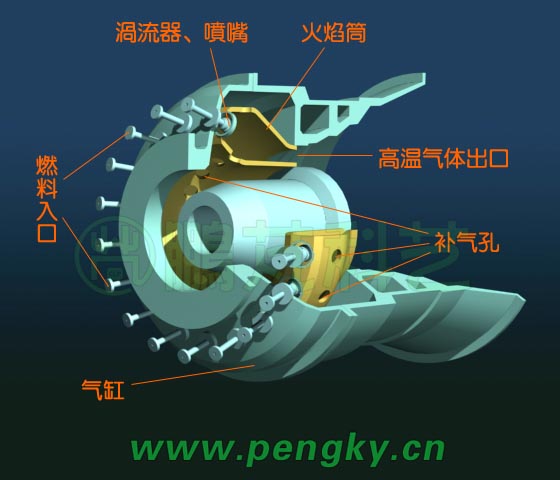

圖4是裝有環形火焰筒與燃燒器的環形燃燒室剖面圖。 |
||
圖4-環形燃燒室結構 |
||

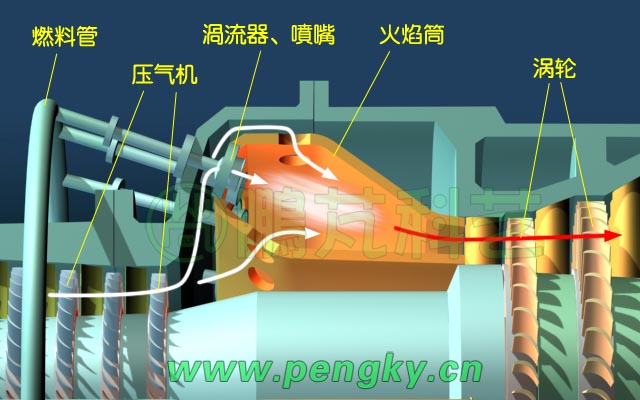

燃料（燃油或天然氣）由燃料入口進入，由燃燒器噴嘴噴入火焰筒，噴入的霧化燃料與壓氣機壓入的高壓空氣在燃燒室火焰筒里混合燃燒。燃燒使氣體溫度劇烈上升，膨脹的高溫高壓燃?xì)鈴幕鹧嫱参捕顺隹趪姵觯M(jìn)入透平做功。圖5中的白色箭頭線是壓氣機進入燃燒室火焰筒的氣流走向；紅色箭頭線是燃燒室噴向渦輪葉片的氣流走向。 |
||
圖5-環形燃燒室氣流走向?? |
||
請觀看燃?xì)廨啓C(jī)環形燃燒室運行3D動畫。在線觀看箭頭運動若出現抖動、不前進等現象，請下載用其他播放器觀看。 |
||
|
||
帶單獨頭部的環形燃燒室 |
||

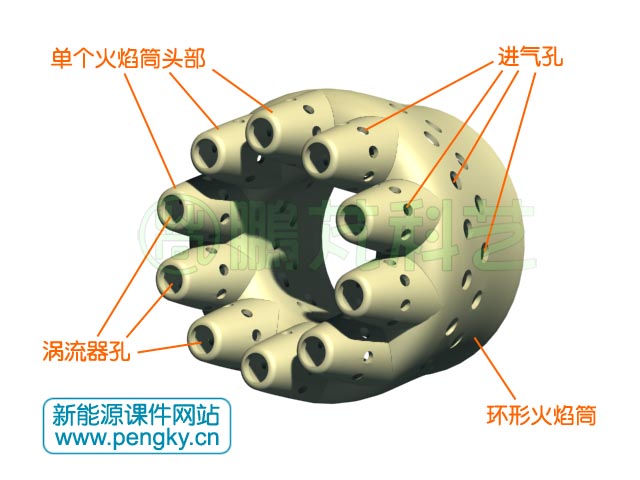

帶單獨頭部的環形燃燒室與環形燃燒室僅火焰筒不同，其結構相當一個短全環形燃燒室前端接數個單管火焰筒的頭部，圖6是有10個單管火焰筒頭部的帶單獨頭部的環形燃燒室火焰筒，這種結構也稱為混合式燃燒室。 |
||
圖6--帶單獨頭部的環形燃燒室火焰筒 |
||

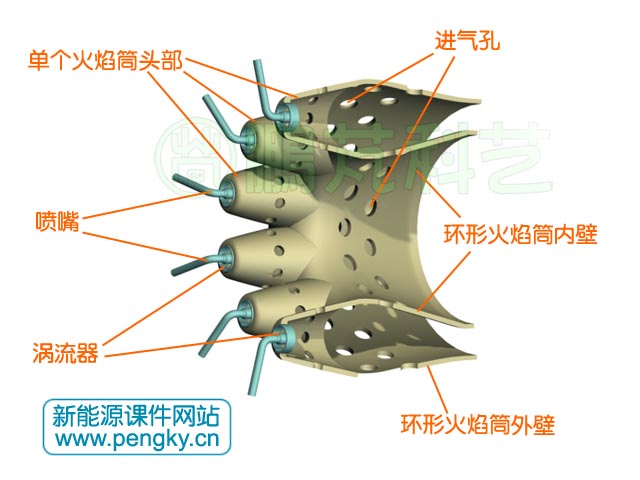

單獨的火焰筒頭部有利于火焰筒頭部的燃燒，圖7是帶單獨頭部的環形火焰筒剖面圖，在每個單獨頭部安裝有渦流器與噴嘴。 |
||
圖7--帶單獨頭部的環形燃燒室火焰筒 |
||

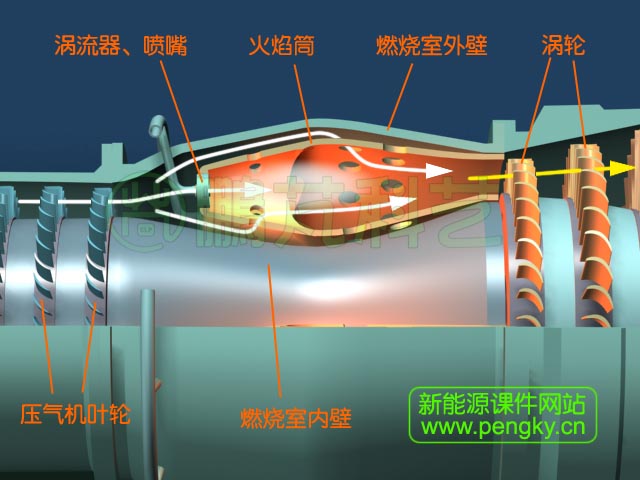

圖7是帶單獨頭部的環形燃燒室工作時的氣流走向圖，白色箭頭線是從壓氣機來的氣流進入火焰筒的氣流線；黃色箭頭線是從火焰筒噴出的氣流線。 |
||
圖8--帶單獨頭部的環形燃燒室氣流走向圖 |
||
環形燃燒室是較先進的結構，有燃燒好、溫度均勻、結構簡單重量輕等優點，但由于大型的環形燃燒室需大型實驗設備，不像分管形燃燒室與環管形燃燒室可單管進行實驗，隨著技術發展近來已有許多大型燃?xì)廨啓C(jī)開始采用環形燃燒室。帶單獨頭部的環形燃燒室主要用在航空發動機。 |
||
