| 環管形燃燒室燃氣輪機 | ||
| Can Annular Combustor Gas Turbine | ||

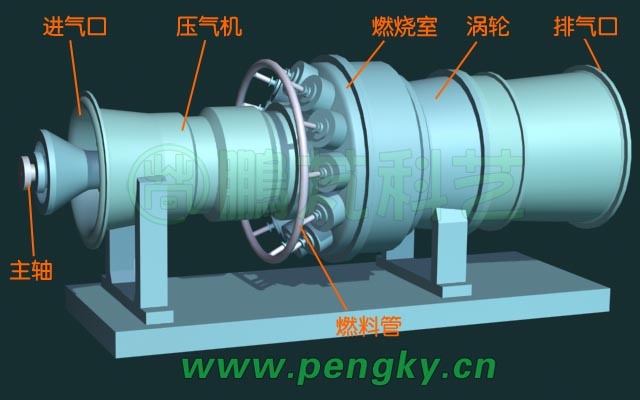

| 環管形燃燒室燃氣輪機由軸流式壓氣機、環管形燃燒室、軸流式渦輪組成。圖1是環管形燃燒室燃氣輪機的外觀圖。 | ||
圖1-環管形燃燒室燃氣輪機外觀 |
||

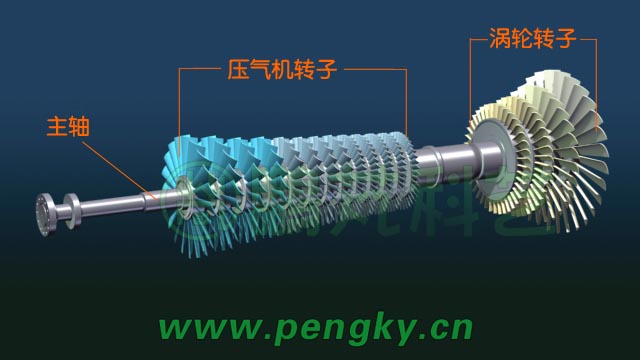

| 燃氣輪機的壓氣機轉子與渦輪轉子共用同一根轉軸，一同組成燃氣輪機轉子，渦輪在向外部提供動力的同時也帶動壓氣機一同旋轉，圖2是燃氣輪機轉子。 | ||
圖2-燃氣輪機轉子 |
||

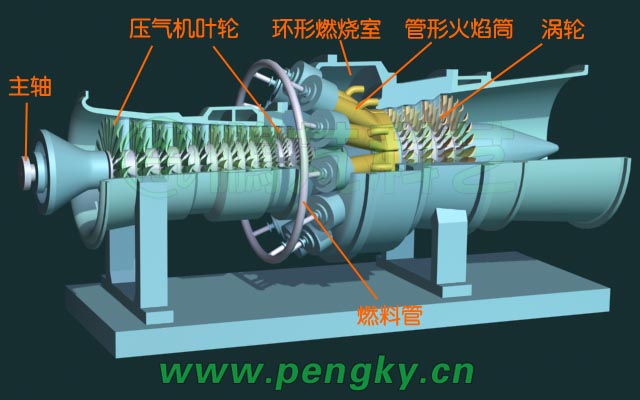

圖3是燃氣輪機剖面圖，燃氣輪機轉子安裝在機殼（氣缸）內；在壓氣機與渦輪之間的環形空間為燃燒室，燃燒室內安裝12個管式火焰筒與12個燃燒器，由燃料管向燃燒器輸送燃料。 |
||
圖3-環管形燃燒室燃氣輪機剖面圖 |
||

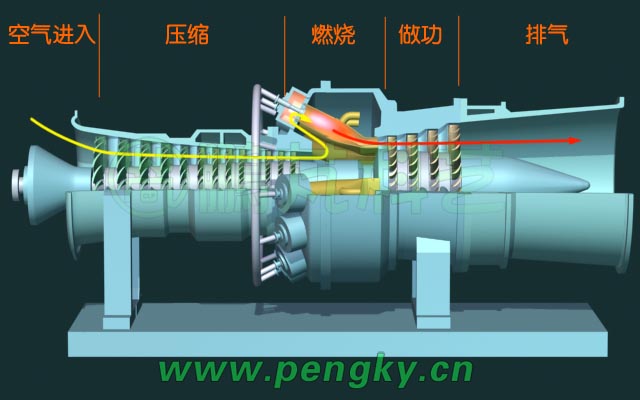

燃氣輪機工作簡單過程見圖4：空氣從進氣口進入燃氣輪機，高速旋轉的壓氣機把空氣壓縮為高壓空氣，其流向見黃色箭頭線；高壓空氣進入燃燒室，燃料與空氣混合在燃燒室燃燒，產生高溫高壓燃氣；高溫高壓燃氣膨脹推動渦輪旋轉做功；做功后的氣體從排氣口排出，其流向見紅色箭頭線。 |
||
圖4-環管形燃燒室燃氣輪機氣流走向 |
||
下面請觀看環管形燃燒室燃氣輪機運轉動畫 |
||
|
||
| 目前許多大型燃氣——蒸汽聯合循環發電機組使用的燃氣輪機是采用環管形燃燒室燃氣輪機。 | ||
