| 斜擊式水輪機 |
| Turgo Turbine |
斜擊式水輪機屬沖擊式水輪機，同樣是利用高壓噴射水流的動能做功的水輪機，高水頭水庫的水通過壓力管道引到水輪機，從水輪機噴管射出高速水流，沖向水輪機的輪葉，使水輪機旋轉做功。 |
斜擊式水輪機的工作原理 |

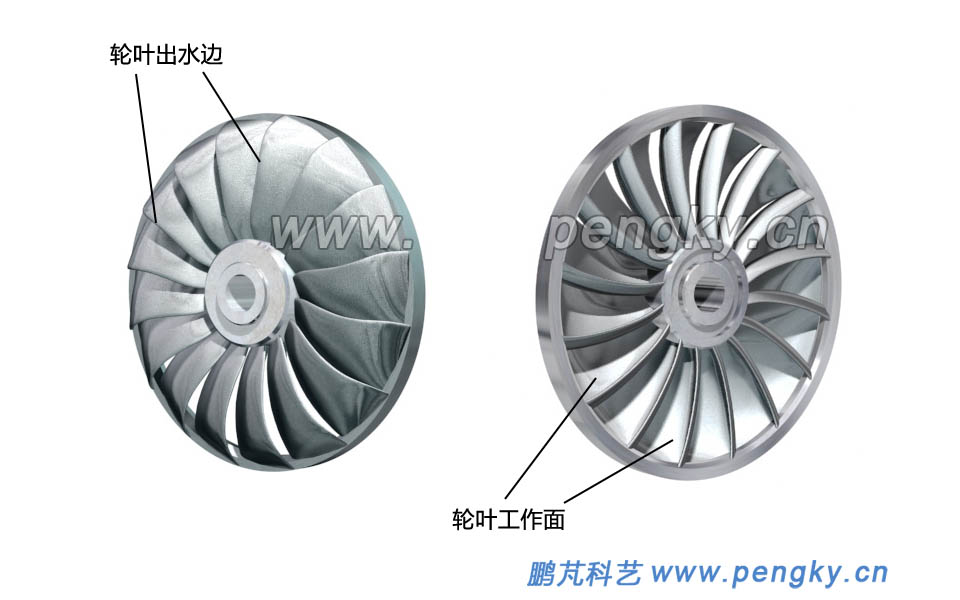

| 圖1是斜擊式水輪機的轉輪，轉輪上裝有輪葉。右側圖是轉輪的工作面，左側圖是轉輪的出水面。 |
|
| 圖1--斜擊式水輪機的轉輪 |

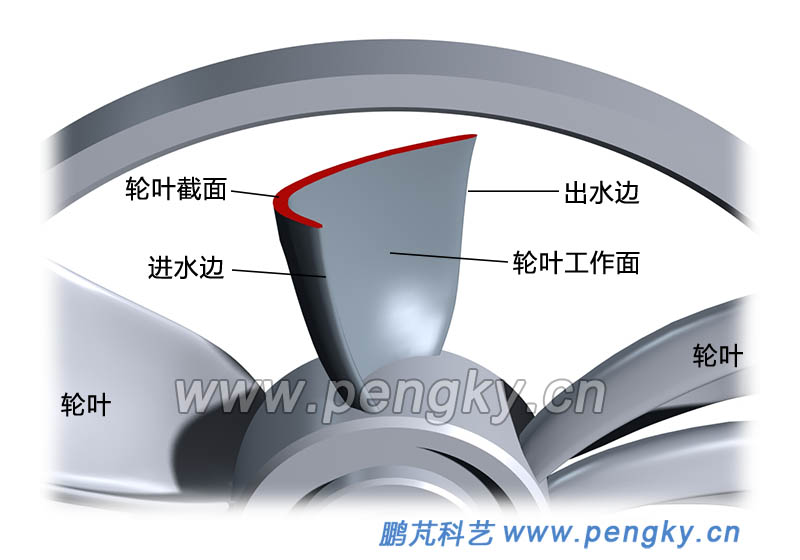

| 在圖2中有一個截短的輪葉，可看出輪葉的截面圖。 |
|
| 圖2--截短的輪葉 |

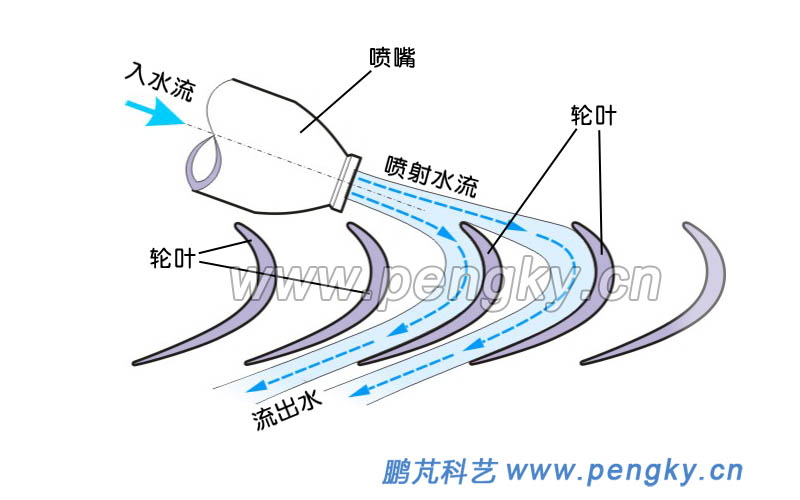

圖2是斜擊式水輪機工作時水流向圖，高速的噴射水流噴到轉輪的輪葉上，在工作面折返后從出水邊流出，水流把動能傳給輪葉，推動轉輪旋轉。噴射水流與轉輪進口平面傾斜一個角度，水從轉輪一面進去，從另一面流出，故稱為斜擊式水輪機 。 |
|
| 圖3--斜擊式水輪機工作水流圖 |

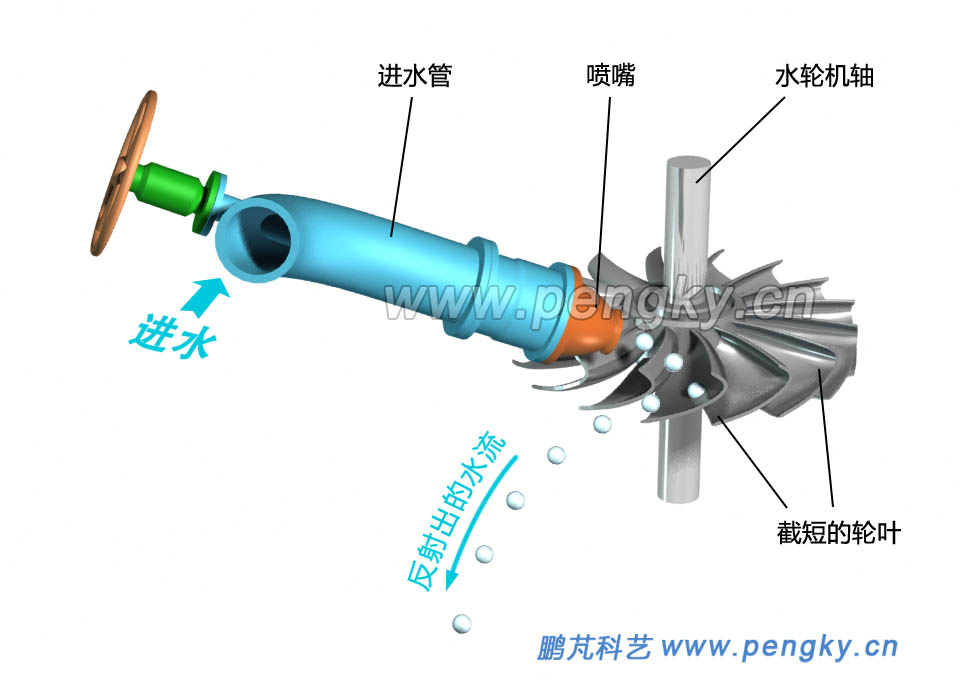

| 圖4是斜擊式水輪機工作水流動畫截圖，在動畫中為了看清水流在葉片的運動流向把所有輪葉截短，用圓水珠表示水流。 |
|
| 圖4--斜擊式水輪機水流動畫截圖 |
| 下面就是斜擊式水輪機工作水流動畫，網上在線觀看若出現水珠倒流現象請下載后用本機播放器觀看。 |
| 斜擊式水輪機工作水流動畫 |
 |
斜擊式水輪機的結構 |

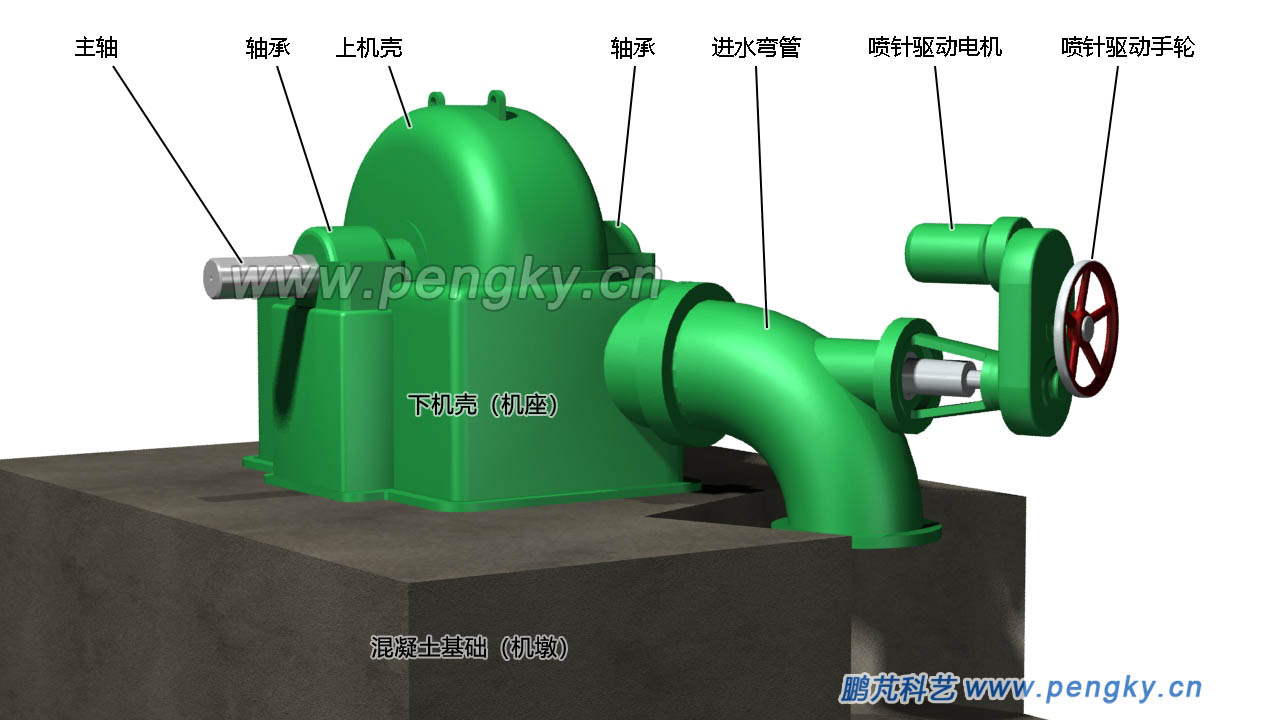

斜擊式水輪機的基本結構與切擊水輪機相同，圖5是一臺斜擊式水輪機的外觀圖，主要由機殼（機座）、轉輪（在機殼內）、噴嘴（在機殼內）、噴射機構、進水管、混凝土基礎（機墩）組成。 |
| 圖5--斜擊式水輪機外觀圖1 |

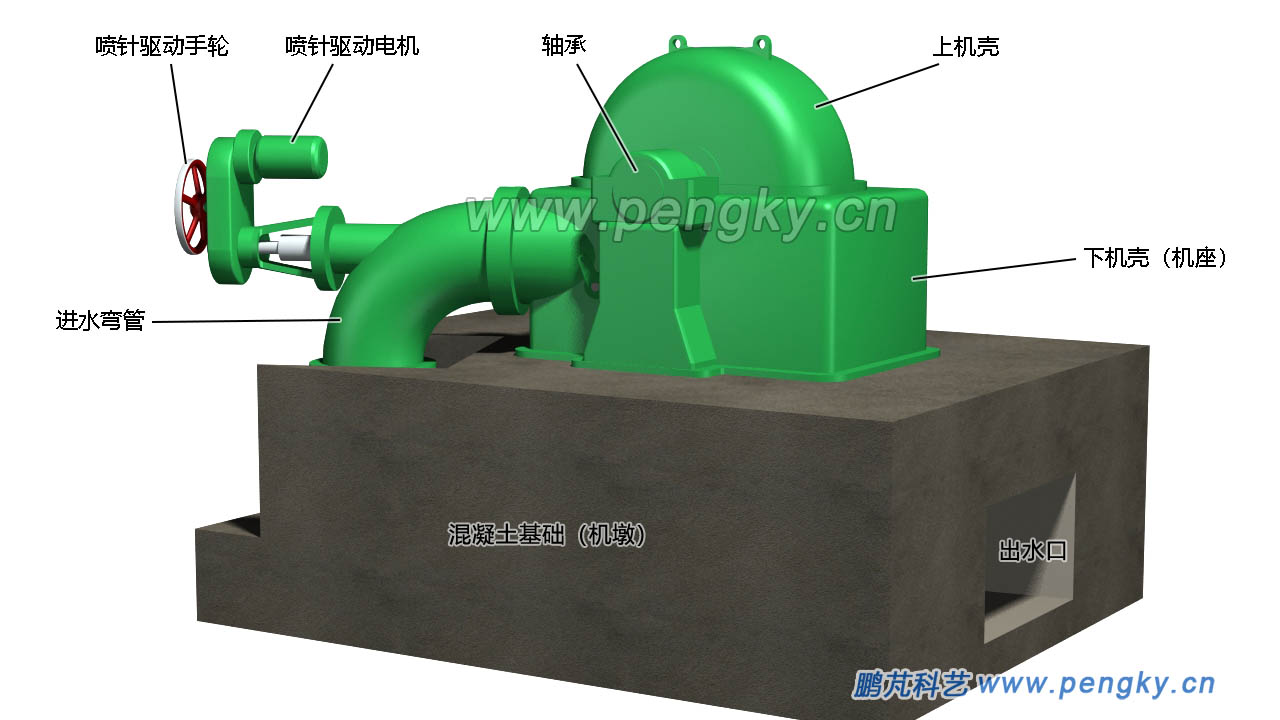

| 圖6是這臺斜擊式水輪機的另一方向外觀圖。 |
| 圖6--斜擊式水輪機外觀圖2 |

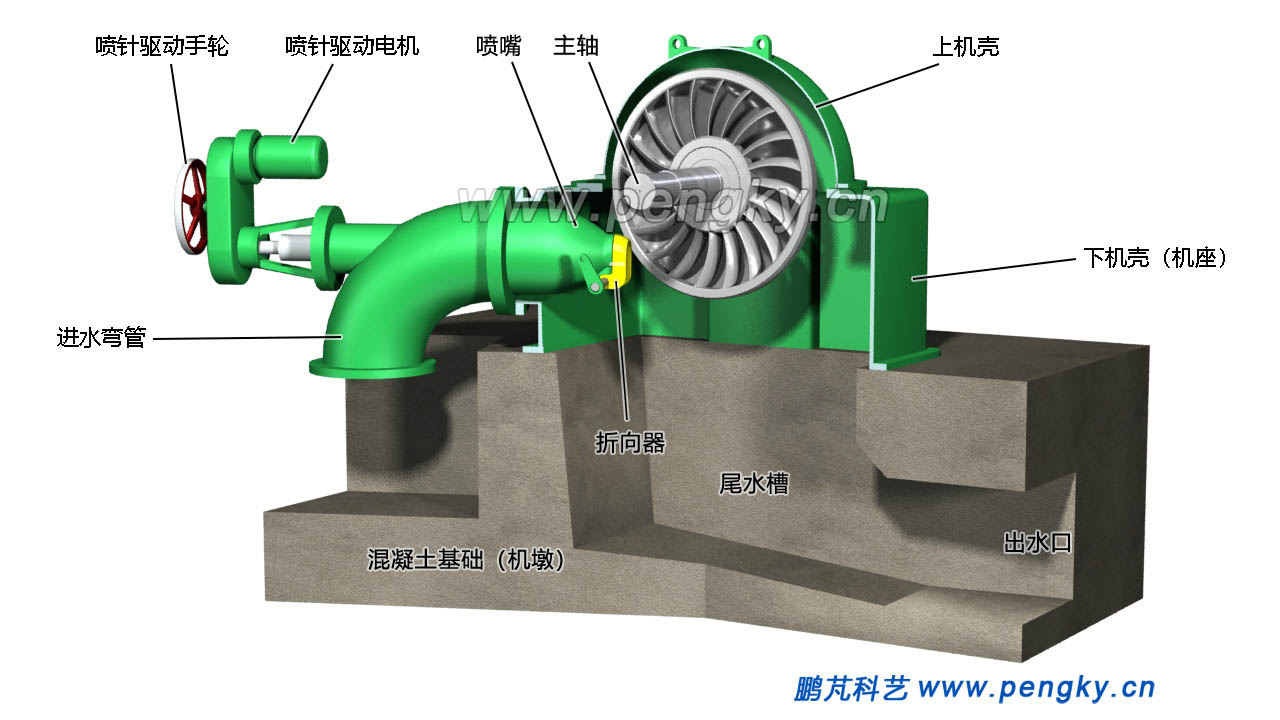

| 圖7是這臺斜擊式水輪機的剖視圖，剖開了機殼與混凝土基礎（機墩）。在該圖中可看到轉輪、噴嘴、折向器。在混凝土基礎中有尾水槽與出水口。該模型的噴針驅動采用電動與手動方式。 |
| 圖7--斜擊式水輪機剖視圖 |

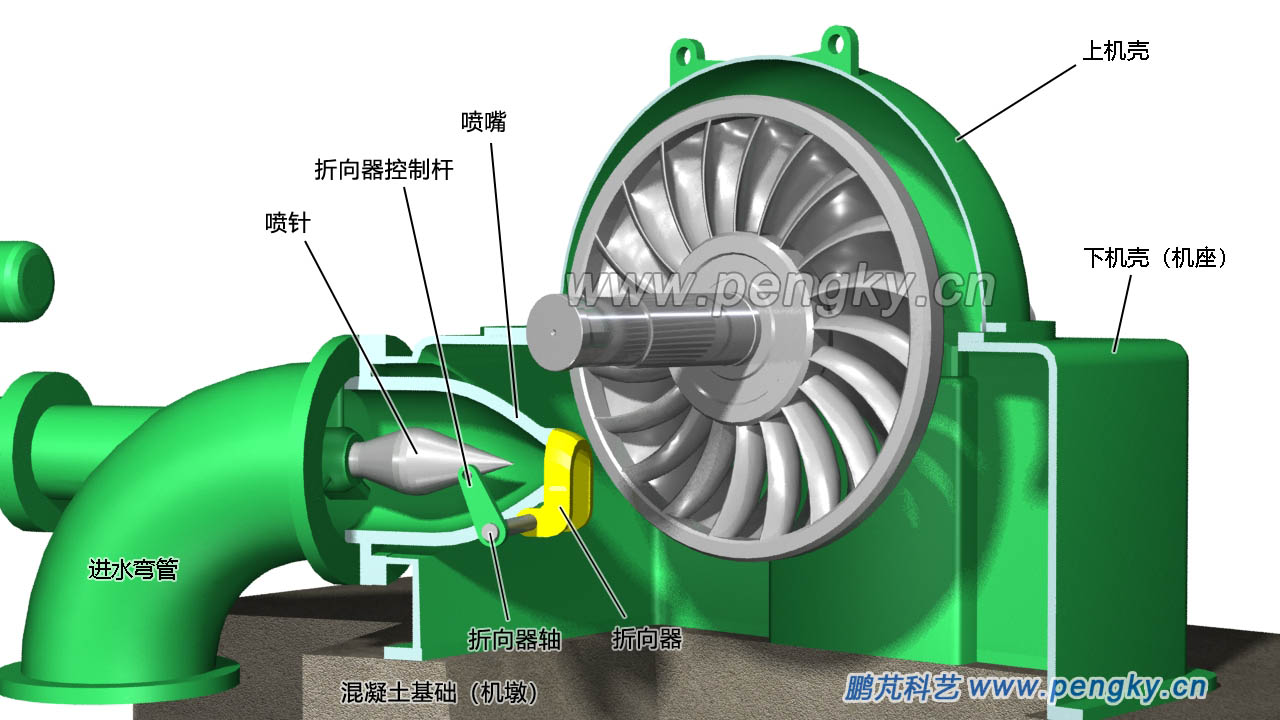

| 斜擊式水輪機的噴射機構與切擊式水輪機相同，噴針與折向器的功能參見切擊式水輪機相關介紹。 |
| 圖8--斜擊式水輪機噴射機構示意圖 |
| 斜擊式水輪機適用于水頭范圍20～300m，功率在500千瓦以下的小型水電站。 |
