斯特林發動機是外燃機，外燃系統與加熱器是其重要組成部分，外燃系統將燃料的化學能高效的傳遞給加熱器，加熱器把熱量傳遞給工質，工質膨脹推動活塞做功。

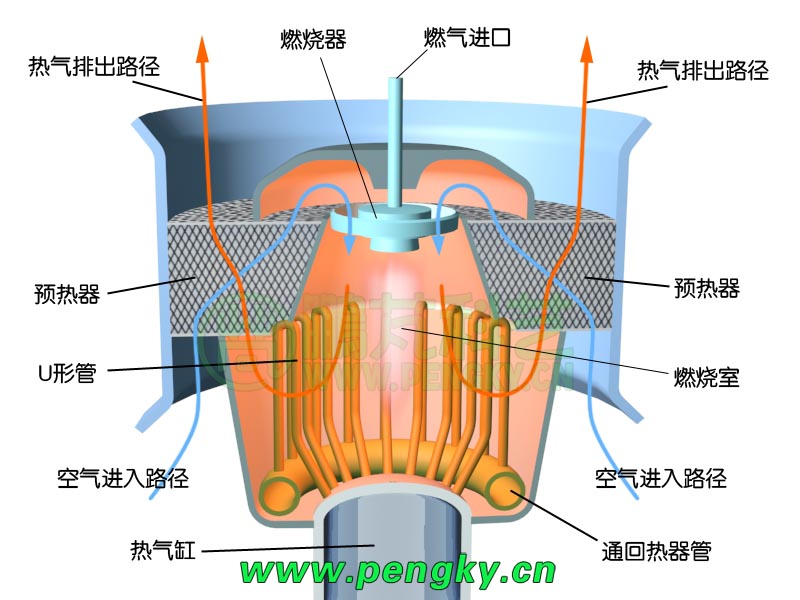

外燃機的燃燒系統與加熱器的結構有多種多樣，但基本組成相同，下面是一個燃燒系統與加熱器的結構示意圖，在該剖面圖中看到主要由燃燒室、燃燒器、空氣預熱器、加熱器等部分組成，一般來說進入燃燒室的空氣是用鼓風機輸入，這里圖中就不表示了

燃燒室是燃燒火焰的空間；燃燒器是將燃料（燃?xì)饣蛉加停┡c空氣充分混合進行燃燒，燃燒火焰噴向燃燒室，在燃燒室周圍是加熱器的U形管。在這個模型中加熱器由密集排成一圈的U形管組成，U形管一頭直接通到熱氣缸，另一頭接到通往回?zé)崞鞯墓艿馈Ｒ蝗形管的中部是燃燒室，燃料通過燃燒器與空氣混合在燃燒室燃燒，高溫燃?xì)饬鬟^U形管加熱管內的工質。

進入燃燒室的空氣先進行預熱可以減少燃料的消耗，這個功能由預熱器完成。燃燒室排出的廢氣溫度依然很高，廢氣通過預熱器時把熱量傳給預熱器，空氣進入預熱器后溫度會上升很多。預熱器可以是管式結構、分層板式結構等。圖中藍色箭頭線是進入空氣的流動路徑，紅色箭頭線是燃燒產生的高溫空氣體的流動路徑 。

請觀看外燃系統動畫。

以上介紹的是用燃料產生熱量的外燃系統，目前采用太陽能為斯特林發動機提供熱量使斯特林發動機有了廣泛應用前途，有關內容見“聚光太陽能熱利用”欄目。
