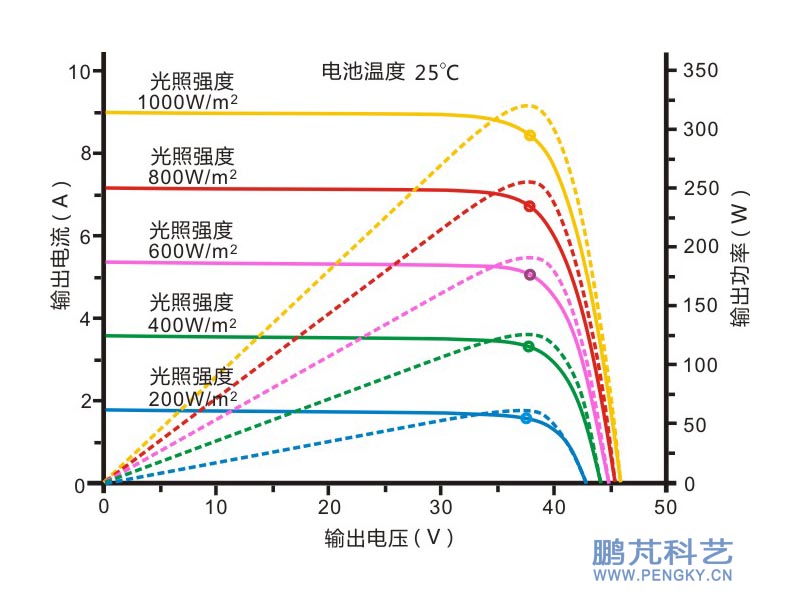

在圖2中還有幾組不同光照強度的曲線，例如光照強度為400W/m2時最大功率輸出為125W。

總的特點是當光照強度增加時，太陽能電池的開路電壓變化不大，短路電流增加，最大輸出功率增加。

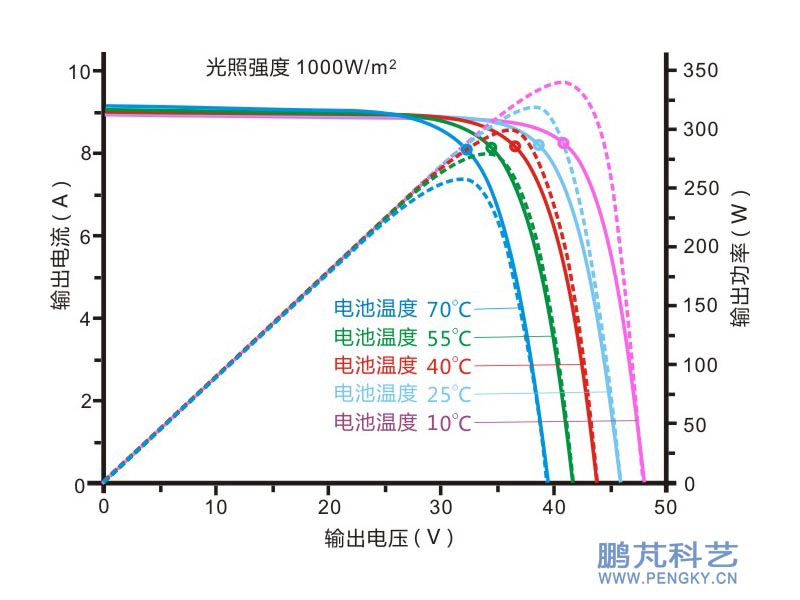

圖3是該組件在光照強度為1000W/m2時，不同電池溫度時的電壓功率曲線。當電池溫度為10度時，其伏安特性曲線如粉紅色實線所示，電壓功率曲線如粉紅色虛線所示，此時最大輸出功率為340W；當電池溫度為55度時，其伏安特性曲線如綠色實線所示，電壓功率曲線如綠色虛線所示，此時最大輸出功率為280W。

可見其主要特點是電池溫度增加時，太陽能電池的開路電壓下降，短路電流稍有增加，最大輸出功率減小。

最大功率點跟蹤控制MPPT使太陽能電池板能在各種不同的日照和溫度環境下有效地跟蹤最大功率點，是使用合適的MPPT 控制算法控制電池板盡可能地工作在最大功率點上。本課件只就常用的3種方法的工作原理作簡單介紹。

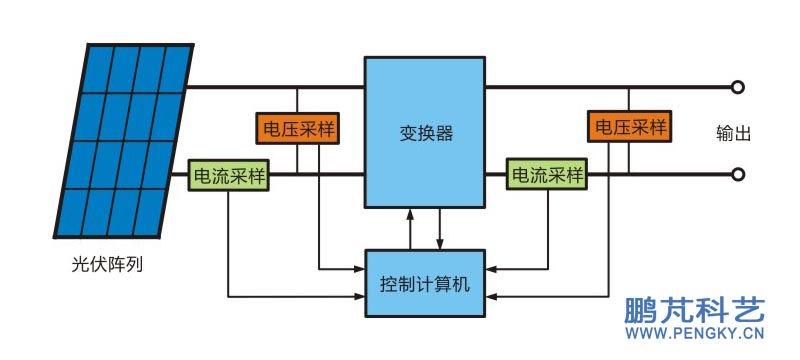

圖4是太陽能電池最大功率點跟蹤控制主要組成框圖，主要通過采集電池陣列的輸出電壓與電流，根據相應控制算法，調整變換器的輸出來改變電池陣列的輸出電壓，達到對最大功率點的跟蹤。變換器輸出端的電壓與電流檢測用于計算機對輸出控制的參考。

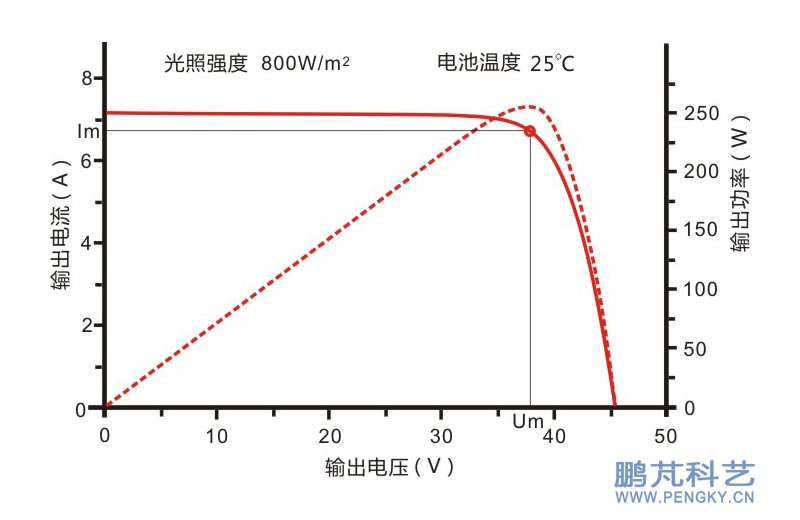

在圖2中可看到，當溫度一定時，各曲線的最大功率點基本在一根垂直線上，只要找到這條垂直線，確定電壓值Um，通過對負載的控制使電池板輸出維持在Um，就可以保證電池板在大多數光照條件下工作在最大功率點。

CVT方法具有控制簡單,可靠性高,穩定性好，易于實現等優點，由于這種跟蹤方式忽略了溫度對太陽能電池開路電壓的影響。以單晶硅太陽能電池為例，當環境溫度每升高1 ℃時，其開路電壓下降率為0.35%～0.45%，對于四季溫差或日溫差比較大的地區，該方式不能在所有的溫度環境下跟蹤最大功率。

CVT方法的優點：控制方法簡單、穩定性較高、易于實現。

CVT方法的缺點：由于沒有考慮太陽能電池溫度對開路電壓的影響，當電池溫度變化較大時能量損失較大。

CVT方法只是一種近似的最大功率跟蹤方法，實用在環境溫度變化不大、日照穩定的地區的小型光伏系統。

一個簡單簡單的方法，可在電池板附近設置環境溫度檢測，根據環境溫度值與經驗來修正Um值，可在一定程度上彌補溫度變化帶來的功率損失。

擾動觀察法也稱為登山法，是一個自然尋優過程，目前應用較多。其原理是在光伏陣列正常工作時，每隔一定的時間用較小的步長改變太陽能電池的輸出電壓，方向可以是增加也可以是減少，并檢測功率變化方向，來確定尋優方向，如果輸出功率增加，那么繼續按照上一周期的方向繼續“干擾”，如果輸出功率減小，就改變其擾動方向，如此不停地周而復始,使太陽能電池板動態地工作在最大功率點的附近。

顯然系統工作點無法穩定運行在最大功率點上，只能在最大功率點附近振蕩運行，而振蕩的幅值則由步長決定。若擾動步長過大，跟蹤的速度快，但在最大功率點附近的振蕩幅度比較大，可能造成較大功率損失；若步長過小，功率損失會小些，但跟蹤的速度會慢，系統的響應速度降低。當日照隨時間變化不快時，此算法是非常有效；當光強發生突變時，可能得到錯誤的跟蹤方向。如果步長太小時會難以引起功率變化，無法判別尋優方向。

擾動觀察法的優點：原理簡單，測量參數少，轉換效率高，硬件實現較為方便。

擾動觀察法的缺點：步長對控制精度和速度影響較大，系統工作點無法穩定在最大功率點上，會導致部分功率損失；對外界環境變化的響應能力較差，故只適用于光強變化小的環境。

改進方法是在系統起動初期，或擾動引起的功率變化太小時可加大擾動步長，以盡快找到尋優方向，待系統穩定后再減小步長。這樣可減小功率的損失。

電導增量法是通過比較太陽能電池的瞬時電導和電導的變化量來計算最大功率點的方法，目前應用也較多，其原理如下。

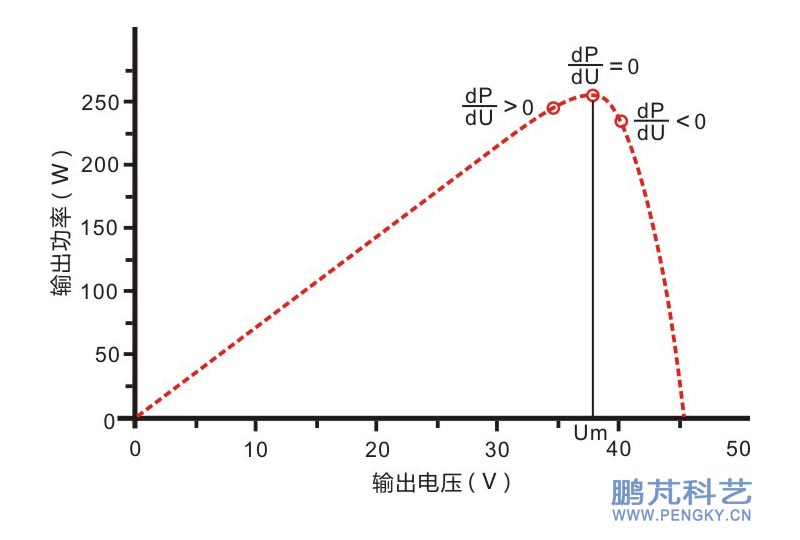

在圖5中有一條太陽能電池板的電壓功率曲線，曲線上有3個點，在曲線最頂處是最大功率點，對應電壓為Um，根據數學知識，在最大功率點曲線的斜率為零，也就是dp/du=0；在電池板輸出電壓大于Um時，曲線的斜率為負，dp/du＜0，如右側點；在電池板輸出電壓小于Um時，曲線的斜率為正，dp/du＞0，如左側點。

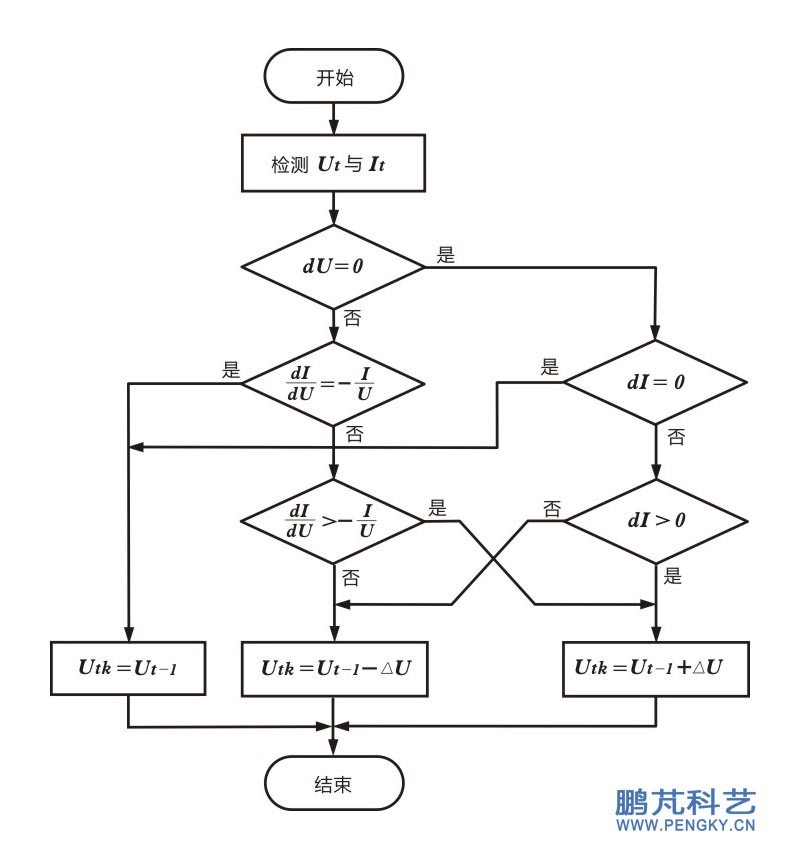

計算的主要流程見圖6，當前時刻t的電壓為Ut，電流為It；上次計算后進行控制的電壓為Ut-1，電流為It-1；ΔU是電壓修正的步長，Utk為當前計算后應控制的電壓。

首先判斷dU與dI是否同時為0，同時為0則表示已工作在最大功率點，保持Utk值仍為Ut-1值；如果dU=0，dI≠0，則通過判斷dI的正負來修正Ut-1值為Utk值；如果dU=0，則根據dI/dU與-I/U之間的大小關系來修正Ut-1值為Utk值。

電導增量法的優點：在光照和溫度變化時，太陽能電池陣列的輸出電壓能平穩地追隨環境變化，使太陽能光伏陣列最后穩定在最大功率點附近的某個點，而不是來回的跳動，電壓波動較擾動觀察法小，控制精確，響應速度較快。

電導增量法的缺點：對硬件的要求特別是對傳感器的精度要求比較高，整個系統造價較高。

以上介紹了最大功率點跟蹤控制常用算法恒定電壓法、電導增量法、擾動觀測法的原理，除此之外還有基于擾動觀測法的改進自適應算法、利用數學模型或查表方法確定最大功率點的方法等等，本課件就不一一介紹了，有興趣的網友請另參考資料。
