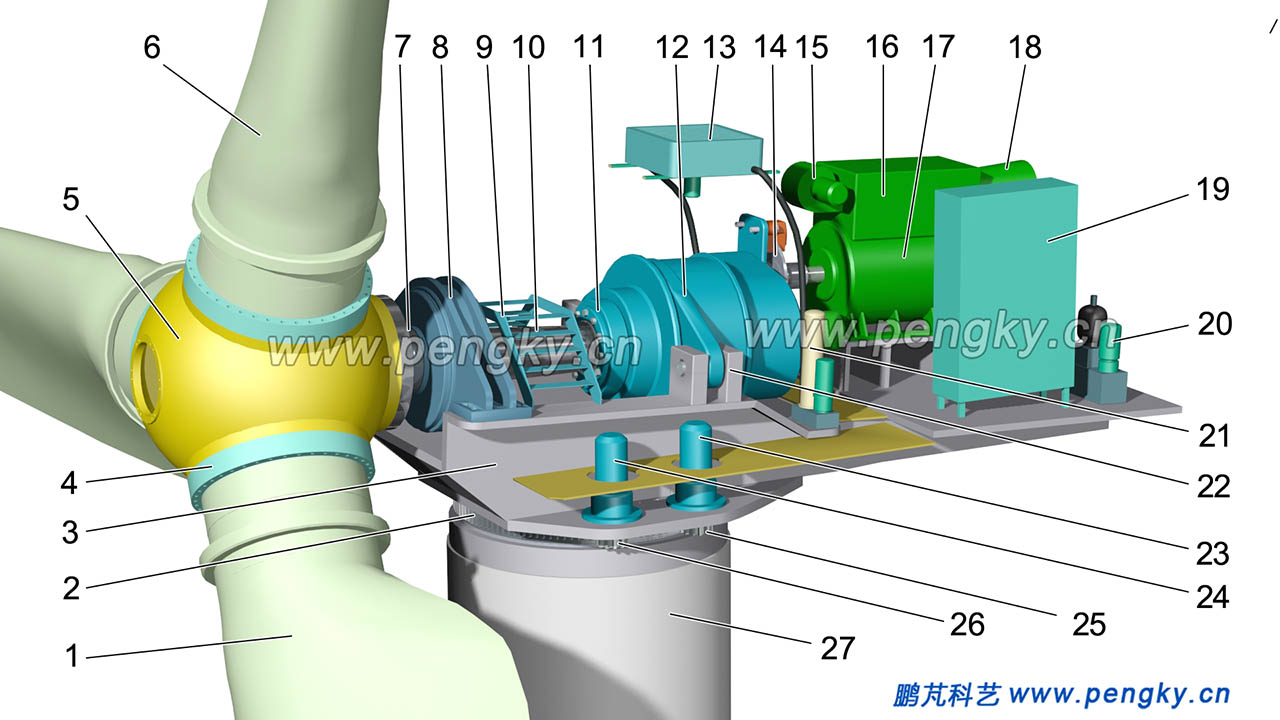

前面5個課件介紹了水平軸風力發電機組的生產裝配主要過程，在本課件將總裝好的風力發電機組模型展示一下。 圖1是沒有安裝機殼的風力發電機組模型（側前視） |
| 1-6-葉片 | ?2-偏航齒輪 | 3-機座? | 4-變槳軸承（齒輪） | 5-輪轂? | ?7-主軸法蘭? |
| 8-主軸軸承 | 9-跨梯 | 10-主軸 | 11-脹緊連接套 | 12-齒輪箱 | 13-潤滑油散熱器 |
| 14-制動盤 | 15-發電機冷卻風機 | 16-空冷交換器 | 17-發電機?? | 18-冷卻空氣排除口 | 19-控制柜 |
| 20-液壓站 | 21- 潤滑油站 | 22-齒輪箱支撐座 | 23,24-偏航電機 | 25,26-偏航小齒輪 | 27-塔架 |
| 圖1? 無機殼的機艙部件前側面圖 |

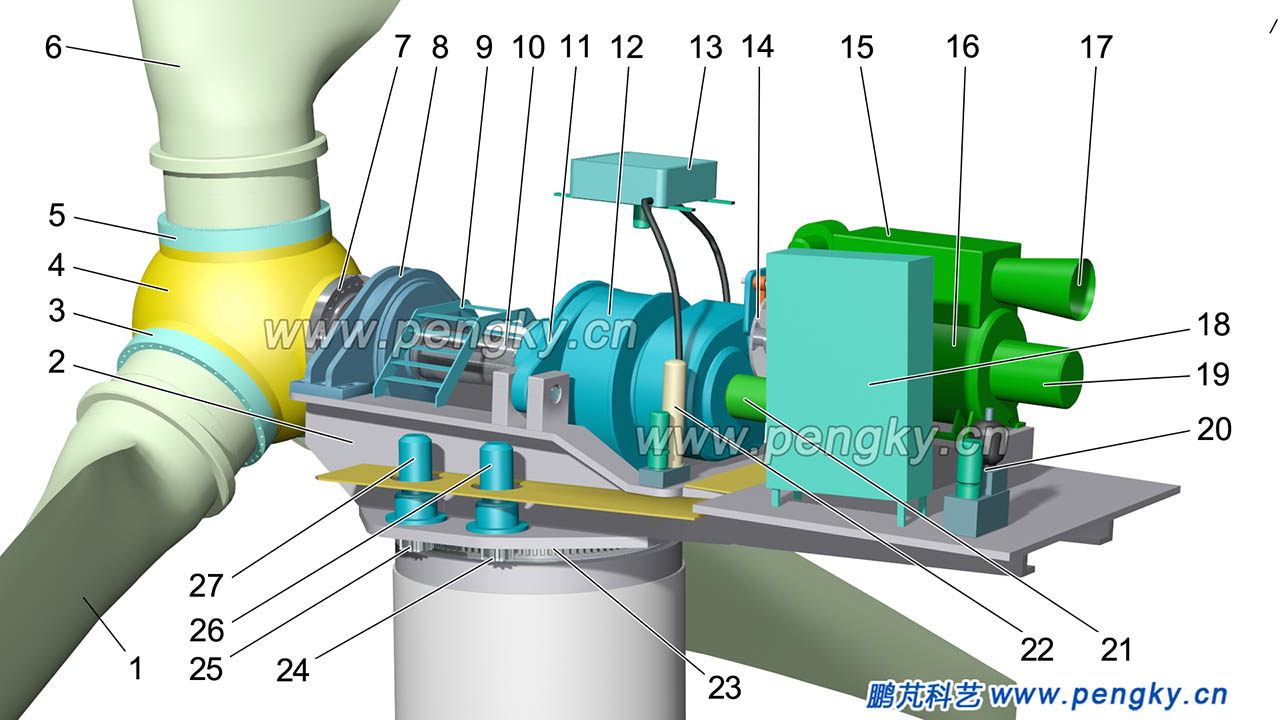

圖2是沒有安裝機殼的風力發電機組模型（側后視圖） |
| 1-6-葉片 | 2-機座 | 3、5-變槳軸承（齒輪） | 4-輪轂 | 7-主軸法蘭 | 8-主軸軸承 |
| 9-跨梯 | 10-主軸 | ?11-齒輪箱扭力臂 | 12-齒輪箱 | 13-潤滑油散熱器 | ?14-制動盤 |
| 15-空冷交換器 | 16-發電機 | 17-電機空氣排除口 | 18-控制柜 | 19-電刷罩 | ?20-液壓站 |
| 21-變槳驅動裝置 | ?22- 潤滑油站 | 23-偏航齒輪 | 24、25-偏航小齒輪 | 26-27-偏航驅動電機 |
| 圖2? 無機殼的機艙部件后側面圖 |

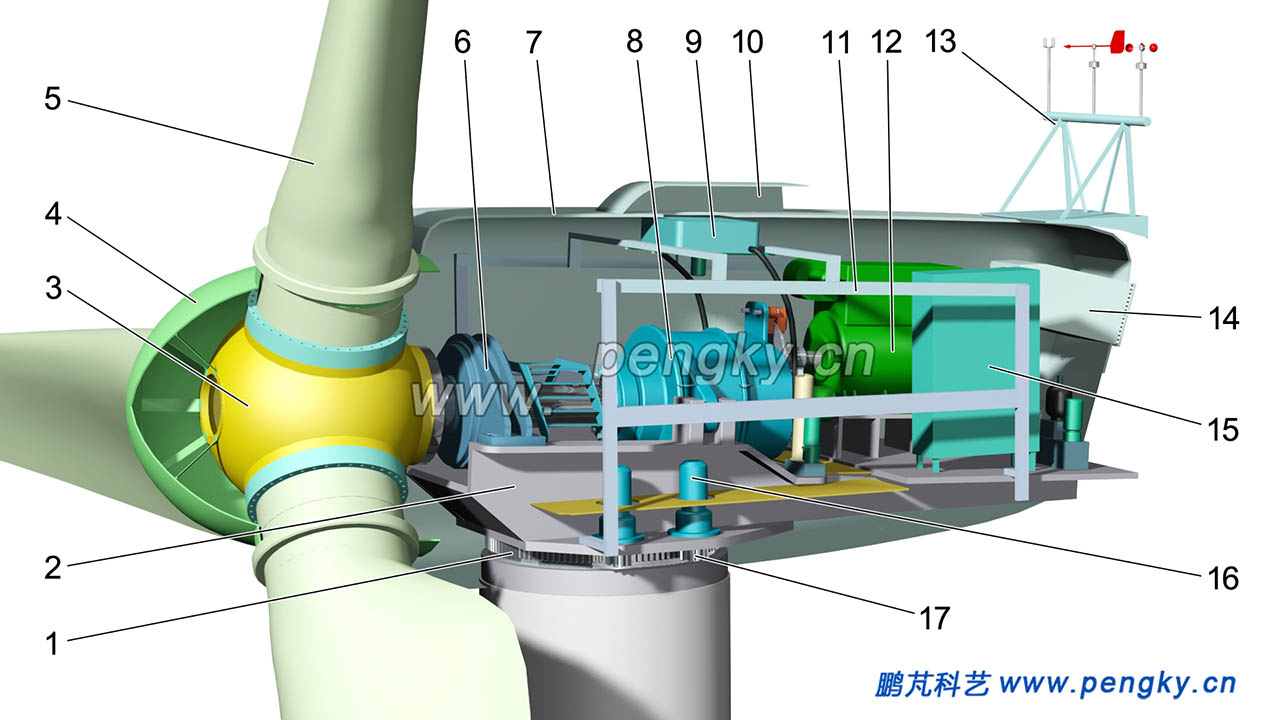

圖3是安裝機殼的風力發電機組模型（側前視） |
| 1-偏航齒輪 | 2-機座 | 3-輪轂 | 4-導流罩 | 5-葉片 | ?6-主軸軸承? |
| 7-機艙殼 | 8-齒輪箱 | 9-潤滑油散熱器 | 10-散熱器空氣出口 | 11-機殼框架 | 12-發電機 |
| 13-測風裝置 | 14-發電機排氣通道 | 15-控制柜 | 16-偏航驅動電機 | 17-偏航小齒輪 |
| 圖3-有機殼的風力發電機組前側視圖 |

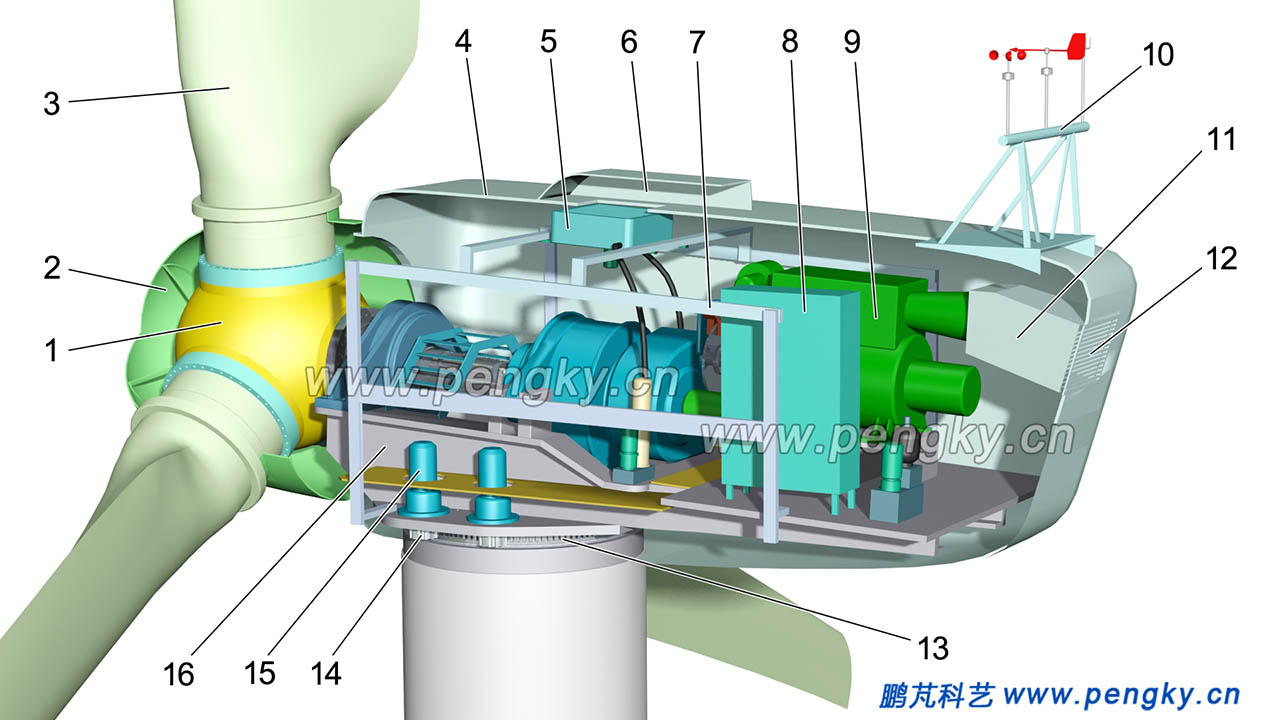

圖4是安裝機殼的風力發電機組模型（側后視） |
| 1-輪轂 | 2-導流罩 | 3-葉片 | 4-機艙殼 | 5-潤滑油散熱器 | 6-散熱器空氣出口 |
| 7-機殼框架 | 8-控制柜 | ?9-發電機 | 10-測風裝置 | 11-發電機排氣通道 | ?12-發電機熱空氣出口 |
| 13-偏航齒輪 | 14-偏航小齒輪 | 15-偏航驅動電機 | 16-機座 |
| 圖4? 有機殼的風力發電機組后側視圖 |

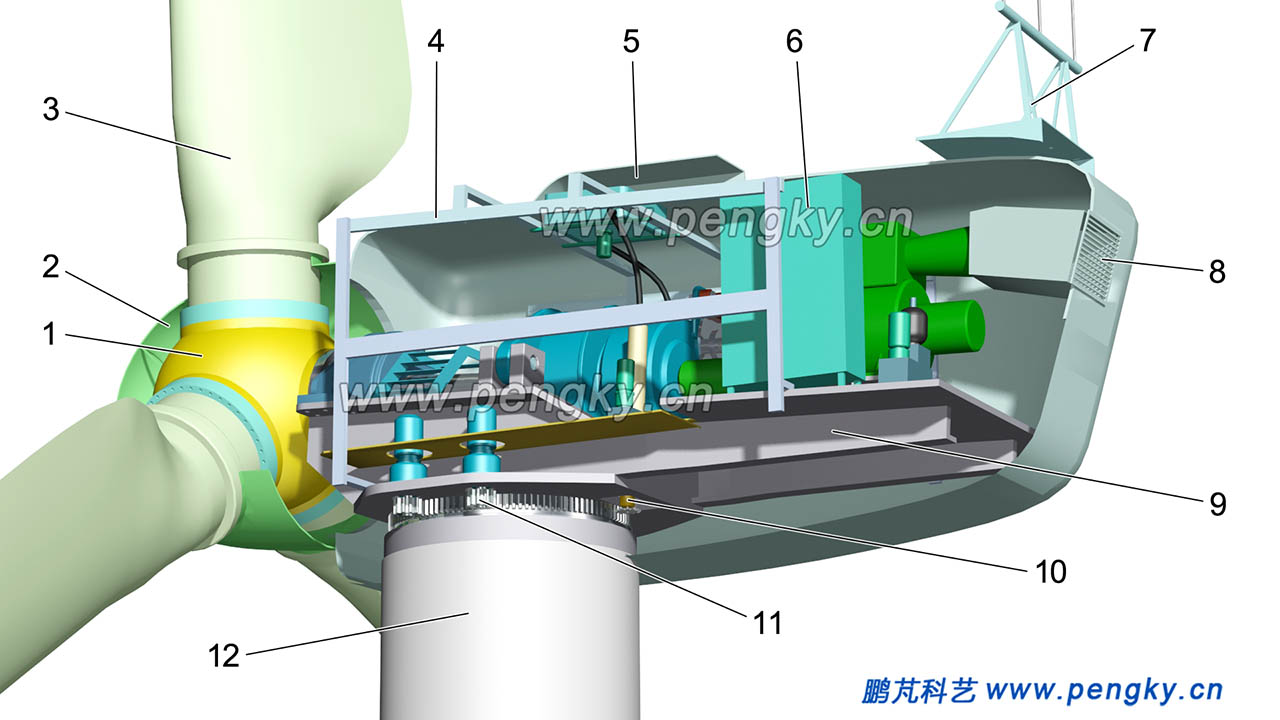

圖5是安裝機殼的風力發電機組模型（側下后視） |
| 1-輪轂 | ?2-導流罩 | 3-葉片 | 4-機殼框架 | 5-散熱器空氣出口 | 6-控制柜 |
| 7-測風裝置 | 8-發電機熱空氣出口 | 9-機座 | 10-偏航編碼器 | 11-偏航小齒輪 | 12-塔架 |
| 圖5? 有機殼的風力發電機組后下側視圖 |
