| 永磁直流電機 |
| Direct Current Permanent Magnet Motor |

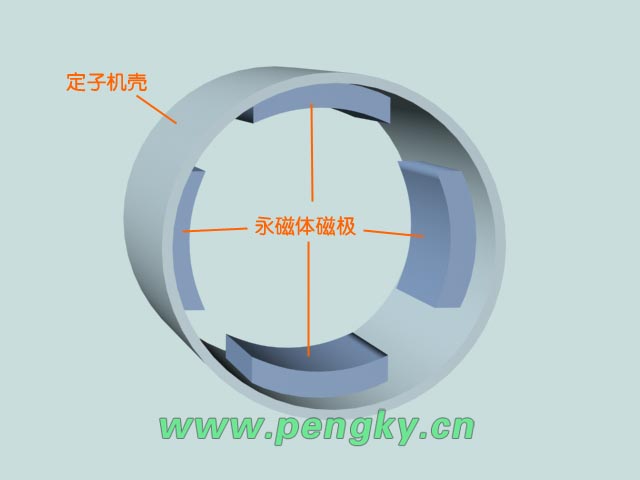

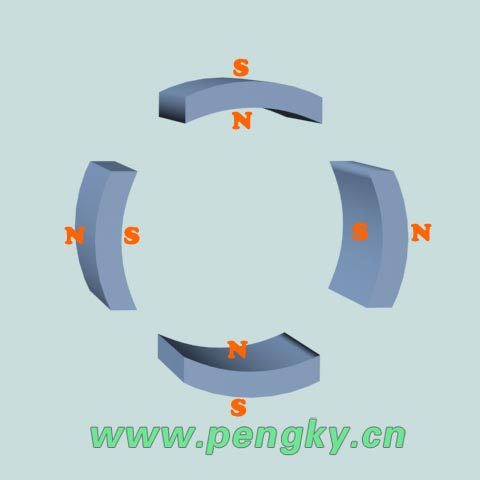

永磁直流電機是用永久磁體來建立電機所需的磁場，無需另用電源進行勵磁。在電動機課件欄目里，在介紹電動機原理時磁場是永磁體產生的，那個八槽直流電動機原理模型是用一個U形永久磁鐵來產生磁場。在過去由于永磁體磁性能差，磁力弱又易退磁，只在一些出力小的電機中使用，多用在玩具與教學儀器中。近十多年永磁電機得到飛快發展得益于永磁體的飛速發展，永磁直流電機也從玩具、儀器儀表、家電走向交通工具等大型電機。 永磁直流電機的工作原理、結構與普通直流電機相似，只是用永磁體磁極代替用電流勵磁的磁極，本節介紹一個小型永磁直流電動機的結構，永磁直流發電機的基本結構與之相同就不再介紹。 這是一個四極直流電機，下圖為電機的四個永磁體磁極，排列在同一圓周上。 |
|
釹鐵硼是目前最好的永磁體材料，磁力非常強大、矯頑力很高，性能好的永磁電機多選用釹鐵硼做磁極。磁極固定在機殼內，機殼就是磁軛，為電機提供磁路。 |
|

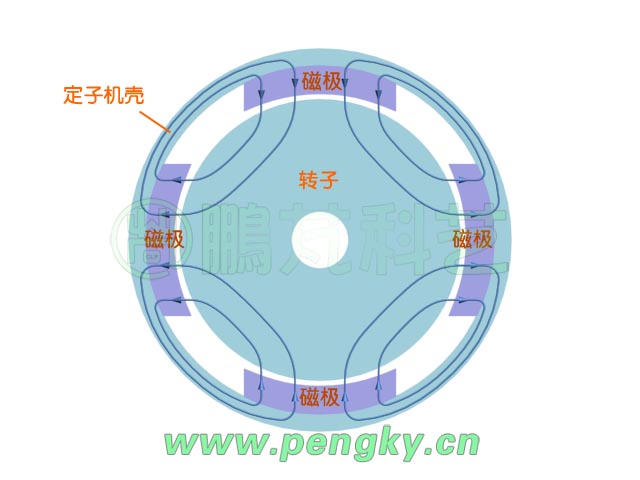

在下圖中用藍色的磁力線表示電機的磁路。 |
|

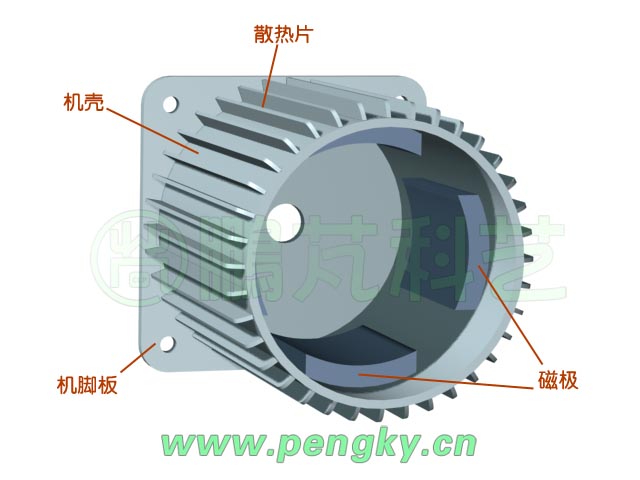

永磁電機不需勵磁電流發熱較少，但機殼為防鐵粉污染多為密封，一般通過機殼外周多個散熱片進行散熱；端蓋板延伸到機殼外兼做機腳，整個構成電機的定子機座，通過機腳來安裝固定電機。 |
|

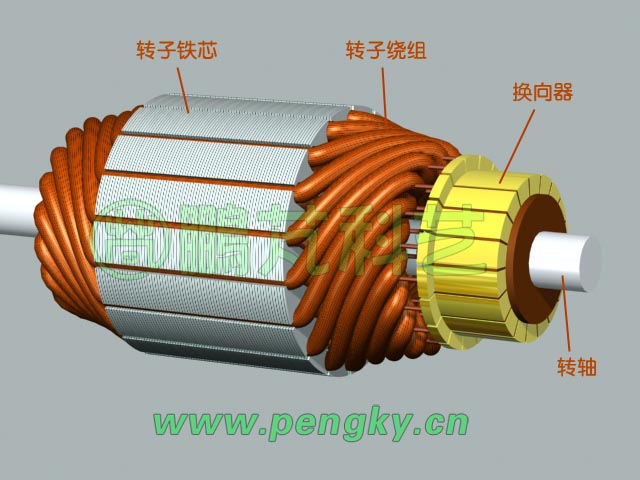

永磁直流電機的轉子由轉子鐵芯，轉子繞組、換向器、轉軸構成，與普通直流電機的轉子一樣，有關內容請參考電動機課件欄目直流電動機一節。 |
|

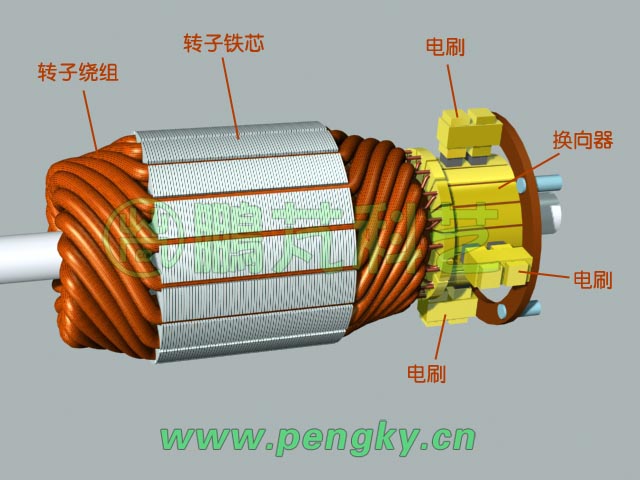

電流通過電刷連接轉子繞組，四極電機一般有四組電刷，一同裝在刷架上，共同構成電刷組件。下圖顯示了轉子與電刷組件的相對位置。 |
|

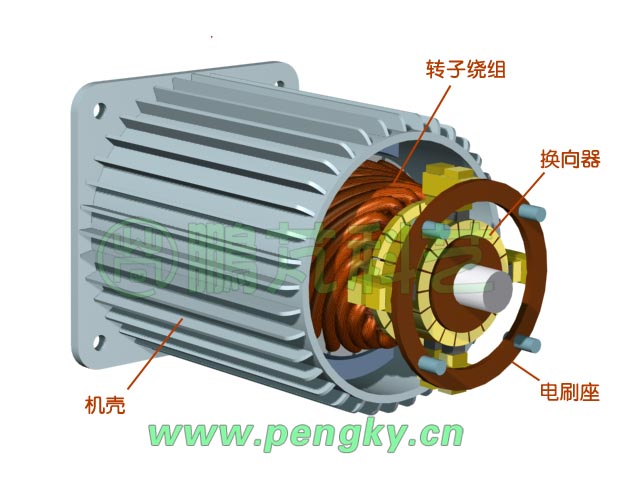

把轉子與電刷組件插入定子，如下圖 |
|

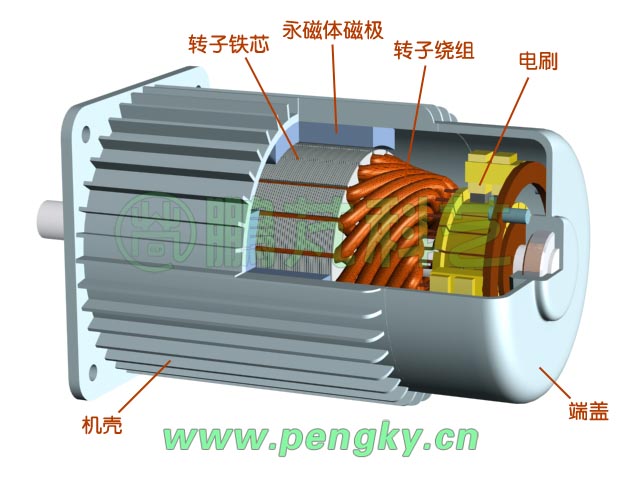

下圖為合上端蓋的永磁直流電機剖面圖 |
|

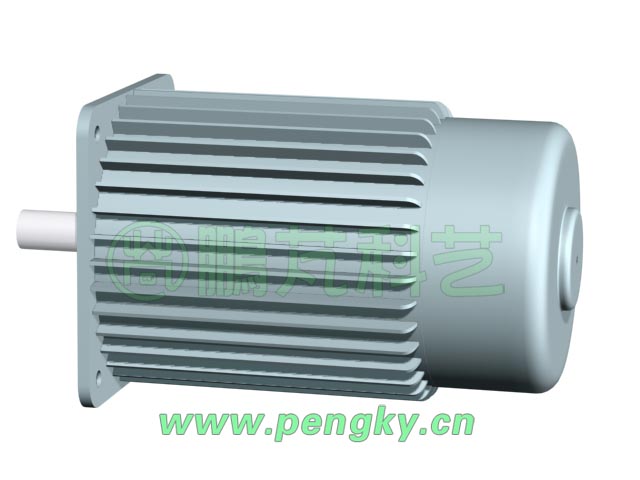

下圖為永磁直流電機外觀圖。 |
|
