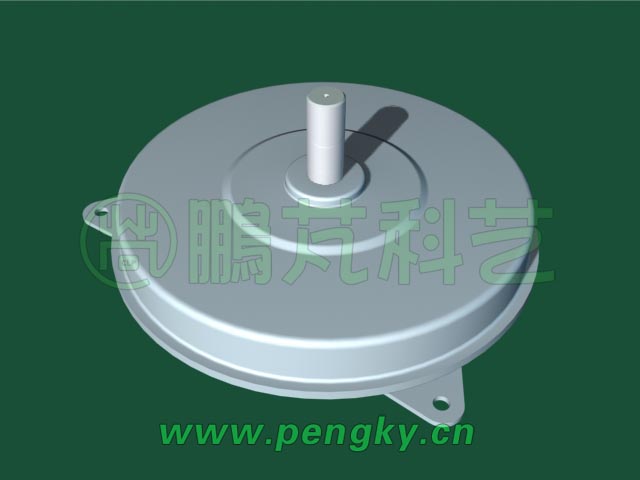

| 盤式永磁直流電機 |
| Disc type Permanent Magnet Motor |

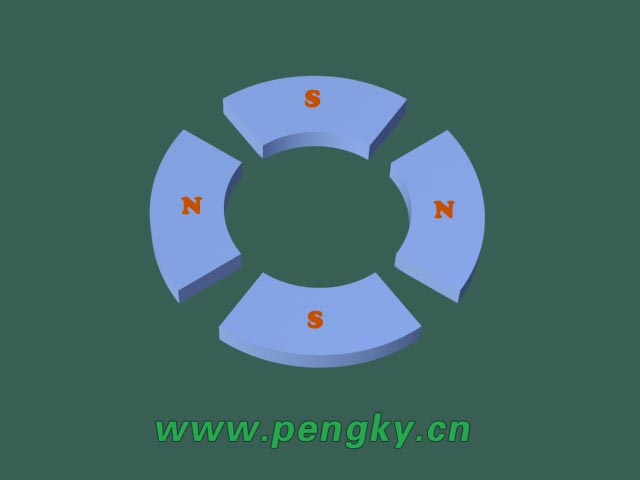

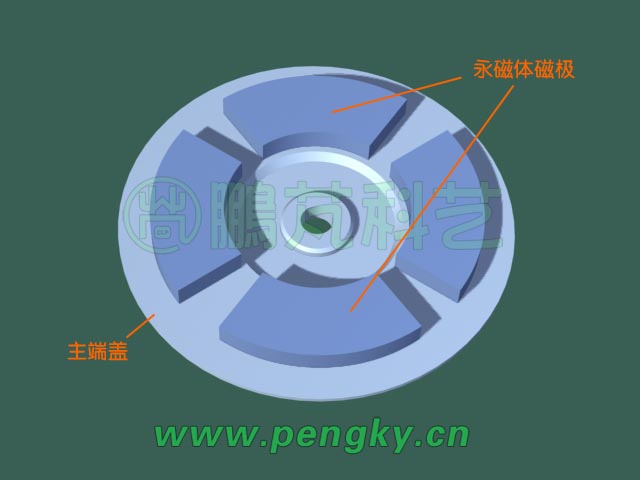

盤式永磁電機的軸向尺寸較小，外形像圓盤一樣。一般電機定子與轉子間氣隙磁場方向?yàn)榻?jīng)向，而盤式電機氣隙磁場方向?yàn)檩S向。除了磁場方向不同，工作原理與普通電機相同。 下面介紹一種盤式永磁直流電機的結構，這是四極直流電機，四個扇形永磁體磁極擺成平面，如下圖 |
|

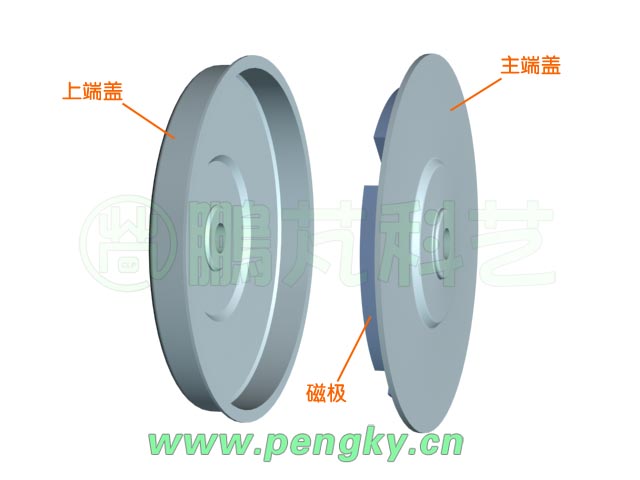

四個扇形永磁體磁極安裝在主端蓋上，主端蓋為定子磁軛。 |
|
主端蓋與上端蓋為導磁良好的鋼材制造，兩端蓋閉合后形成良好的磁路。 |
|

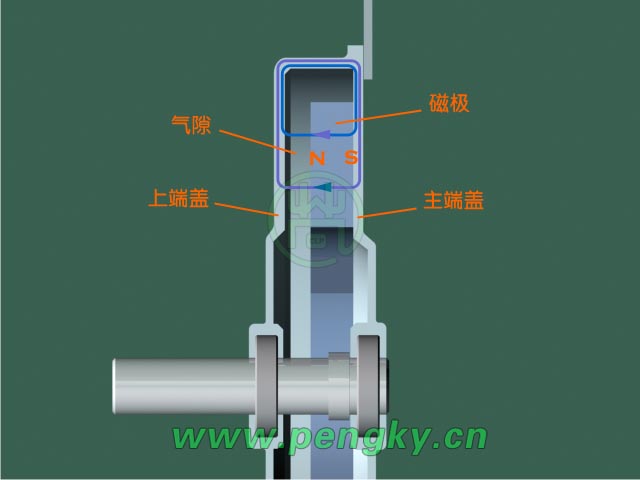

在磁極與上端蓋間有工作氣隙，磁場在氣隙間的方向?yàn)檩S向，在下圖中藍色的磁力線顯示了磁路與磁場走向。 |
|

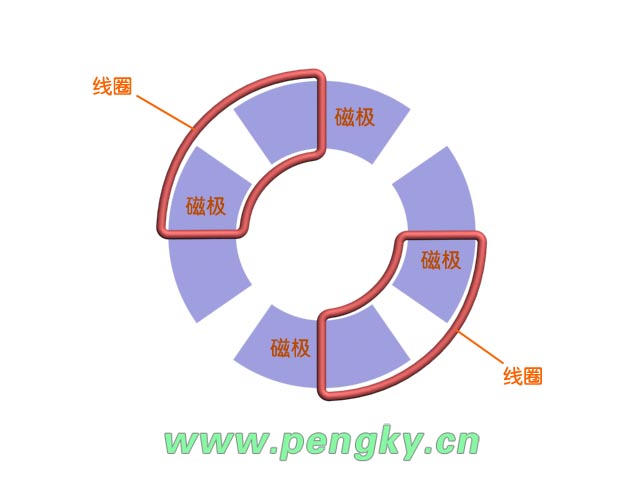

扁盤狀轉子在磁極與上端蓋間的氣隙間旋轉，轉子線圈為平面扇形繞組，下圖是兩個線圈與磁極的位置對應圖。 |
|

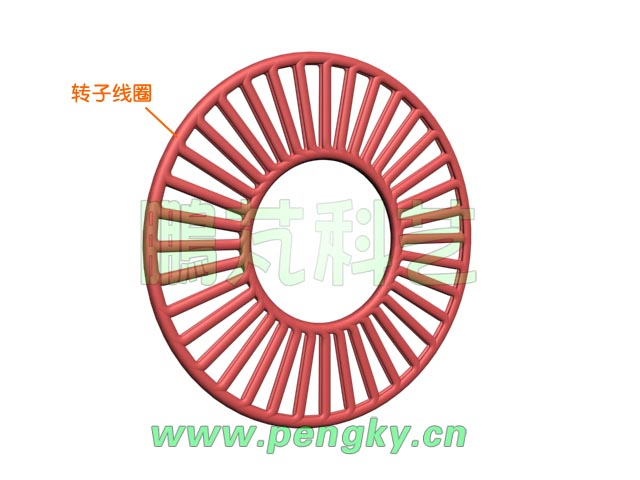

電機轉子共有36個線圈排列成盤狀 |
|

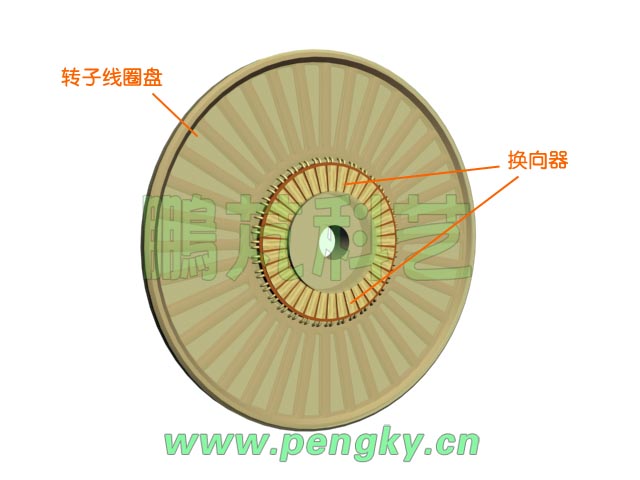

該電機轉子采用無鐵芯結構，把線圈封裝在絕緣材料內，壓成盤狀，構成無鐵芯盤狀轉子,絕緣材料可用含聚脂玻璃纖維塑料或酚醛塑料等。在盤狀轉子中部有換向器，見下圖。 |
|

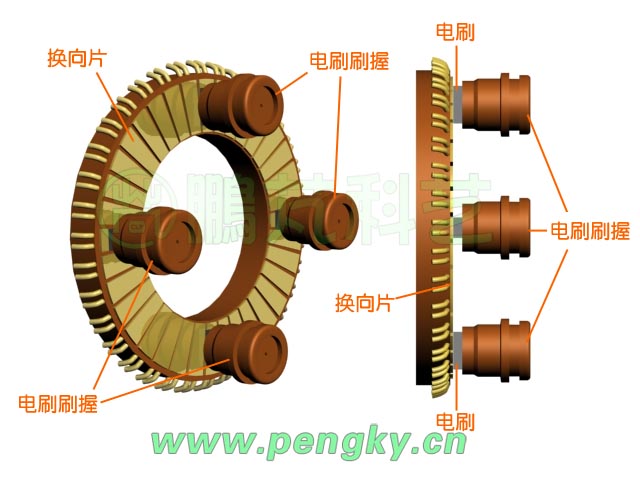

本機采用平面換向器，扇形換向片平鋪在同一平面上，呈圓環狀。電刷裝在刷握內，刷握內有彈簧把電刷壓向換向器，刷握安裝在主端蓋上。 |
|

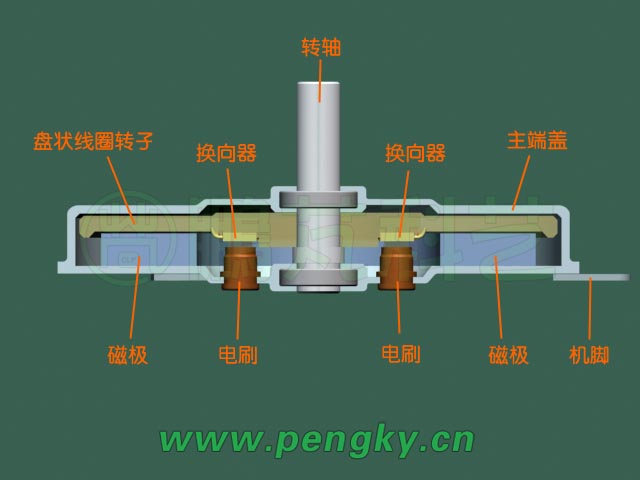

把盤狀轉子安裝在轉軸上，再安裝在機座的氣隙內，讓轉子在氣隙內自由轉動，裝好的電機平面剖面圖如下。 |
|

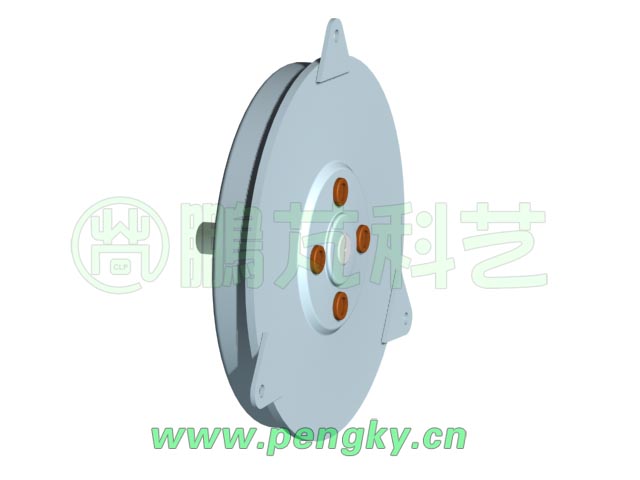

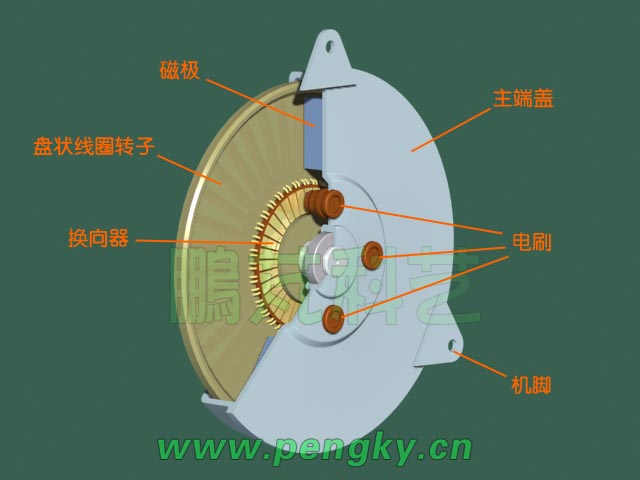

下圖就是安裝好的盤式永磁直流電機的立體剖面圖。 |
|
|
|
盤式無鐵芯永磁電機由于轉子無鐵芯，電感小，換向火花小，關鍵是非常適合需要使用薄形電機的場合。 盤式永磁電機結構有多種，在本網“直驅式永磁風力發電機”欄目里有中間轉子盤式發電機與中間定子盤式發電機的介紹。 |
