大家知道三相交流發電機產生感應電動勢與三相交流電動機產生旋轉磁場都來自電機中的一個重要部件，就是電機的繞組。

對三相交流電機繞組的基本要求是：

三相交流發電機產生的電動勢波形與三相交流電動機的磁場必須接近正弦波，要達到需要的幅值。

三相繞組產生的電動勢或磁場必須對稱，各繞組的電阻，電抗要平衡。

繞組的銅耗要小，用銅量要小。

絕緣要可靠，機械強度高，易散熱，易制造。

三相交流電機中具體的繞組構成主要依據以下幾個數據：

磁極對數p 磁極對數p的電機的磁極個數為2p。例如1對磁極的電機在每秒50周的三相交流電產生的旋轉磁場為每分鐘3000轉，2對磁極的電機在每秒50周的三相交流電產生的旋轉磁場為每分鐘1500轉。

極距τ 每個極所占的寬度（用槽數計量）， τ=Z/2p Z為定子的總槽數，

相帶q 每個極下每相所占的寬度（用槽數計量）， q=Z/2pm m為相數。

例如：對于一臺總槽數為24，有2對磁極的三相電機，其極距為6，相帶為2。

采用相帶劃分法來設計繞組是一種基本的方法，簡單易行，主要步驟為：

1. 首先確定電機的相數，電機的極數，確定繞組的形式

2. 繪出有所有槽的圓圖，

3. 計算每極與每相的槽數

4. 計算極距與節距

5. 劃分相帶

6. 連接端部，構成線圈

7. 連接線圈，構成繞組

對于較復雜的繞組需其他方法，下面用相帶劃分法分析兩個三相電機的例子。

最簡單的是2極6槽三相繞組，在“三相交流發電機原理模型”課件中就是這種繞組，是最基本的繞組模式。其極距是3，相帶寬度是1。

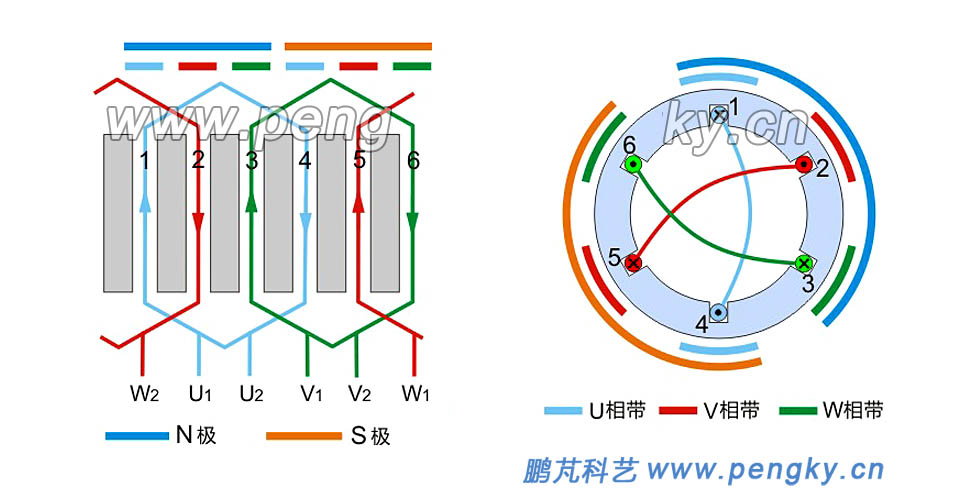

設1、2、3槽為N極，4、5、6槽為S極（這里的極并非具體磁場的南北極），每極下有3個相帶，在N極與S極下的同一個相帶的槽連成線圈，相鄰相帶的繞向應相反。見圖1,圖中淺藍色線圈是U相繞組，綠色線圈是V相繞組，紅色線圈是W相繞組。

6槽電機的鐵芯利用率太低，僅用于講解原理，較適用的三相電機至少是12槽，下面介紹一個2極12槽三相電機的單層鏈式繞組。

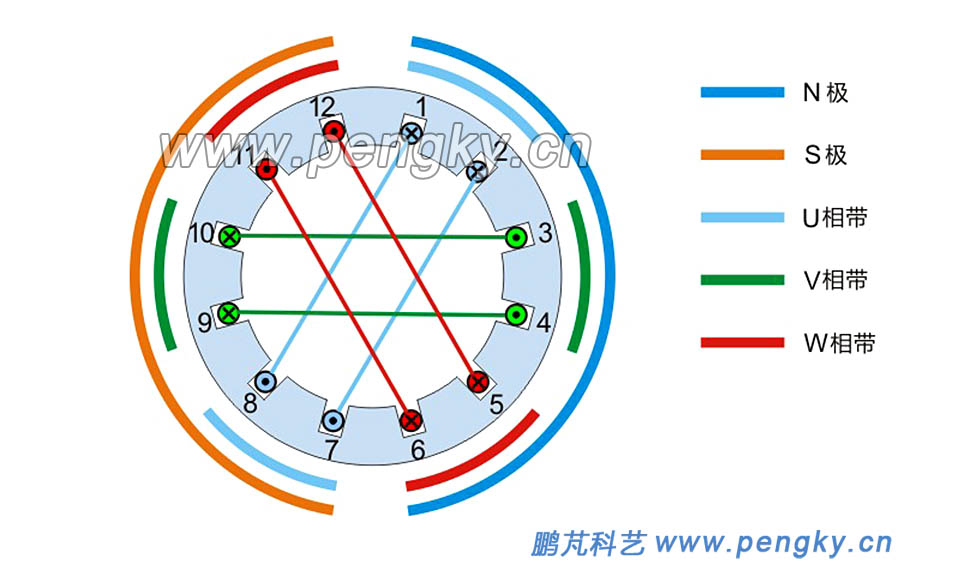

簡單的計算得到該電機的極距是6，相帶寬度是2。圖2是2極12槽三相電機的圓圖，設1至6槽為N極，7至12槽為S極。

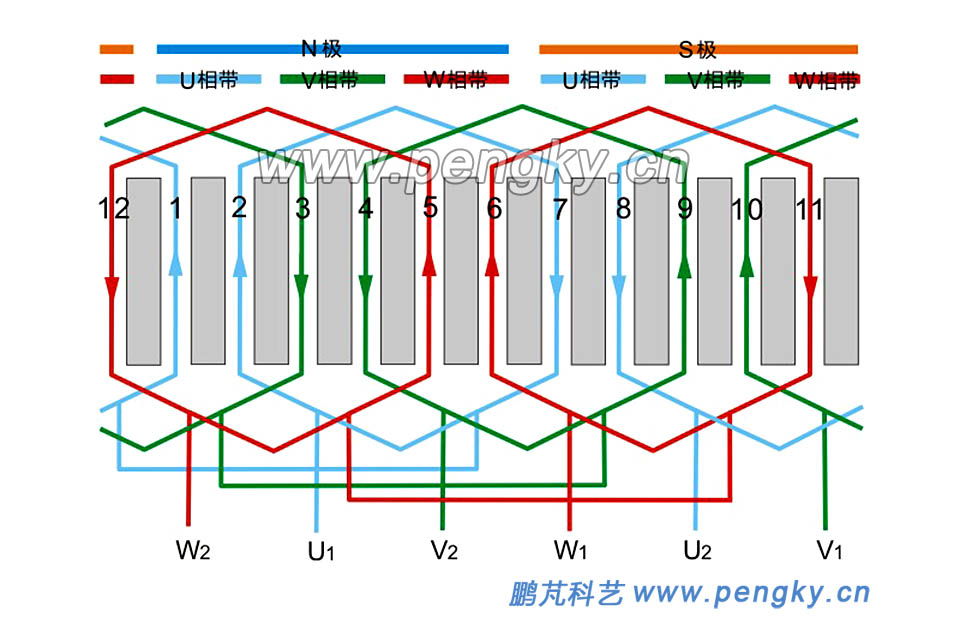

在N極與S極下各有U、V、W三個相帶，把N極與S極下的同一個相帶的槽連成線圈。槽1與槽8為一個線圈，槽1為首端，槽2與槽7為一個線圈，槽2為首端，兩線圈首尾相連接，組成U相繞組，保證同一繞組的各個有效邊在同性極下的繞向相同（電流方向相同），而在異性磁極下的的繞向則相反。V相繞組與W相繞組按相同方法連接組成。

相鄰相帶的線圈繞向相反，見圖2。

各相繞組的電源引出線（或）應相隔120度的電角度，在2極電機中電角度與機械角度相同，為120度，選取2槽為U1端、選取10槽為V1端、選取6槽為W1端；那么8槽為U2端、4槽為V2端、12槽為W2端。

在“三相交流發電機模型”課件中有2極12槽單層鏈式繞組的立體圖與繞組下線過程示意圖，并附有動畫。

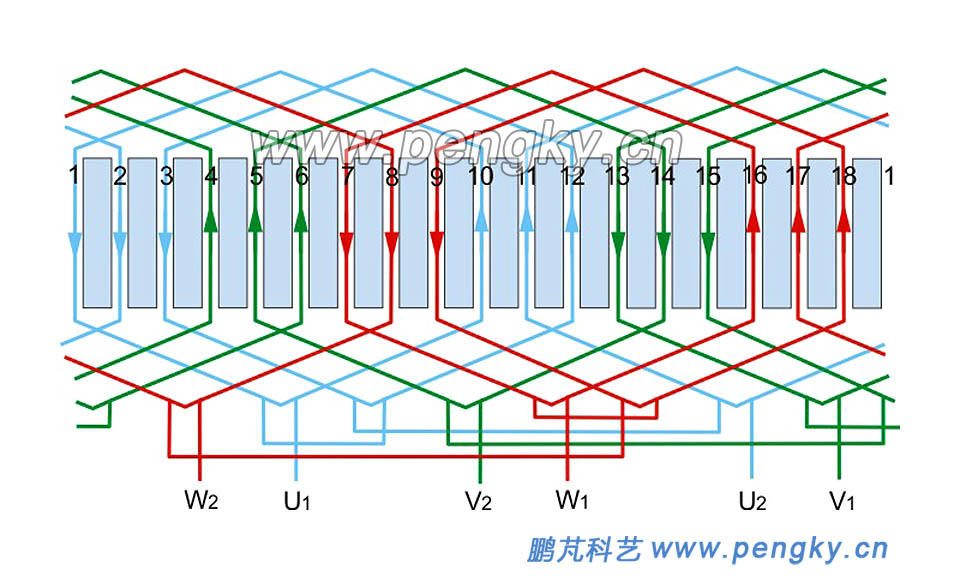

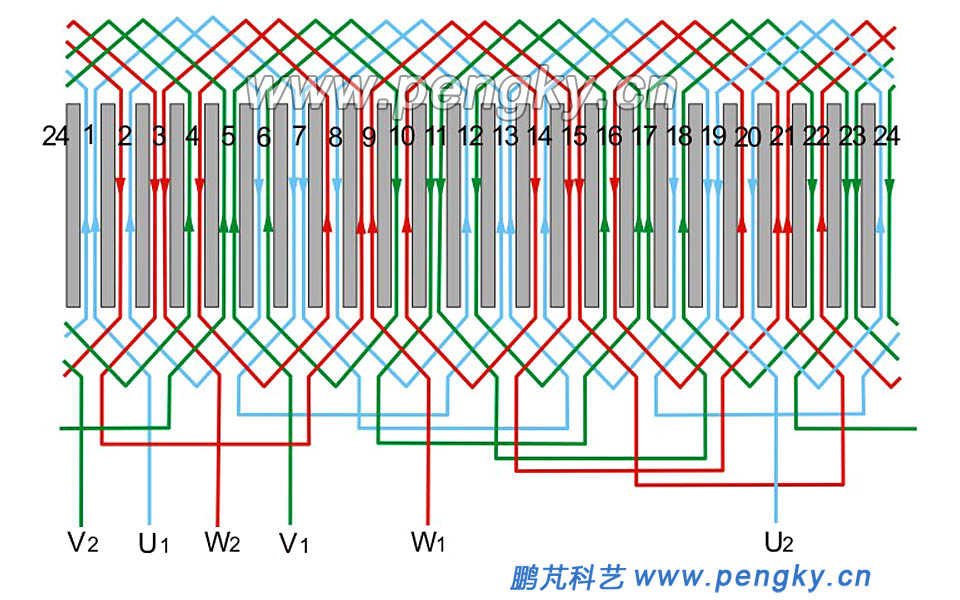

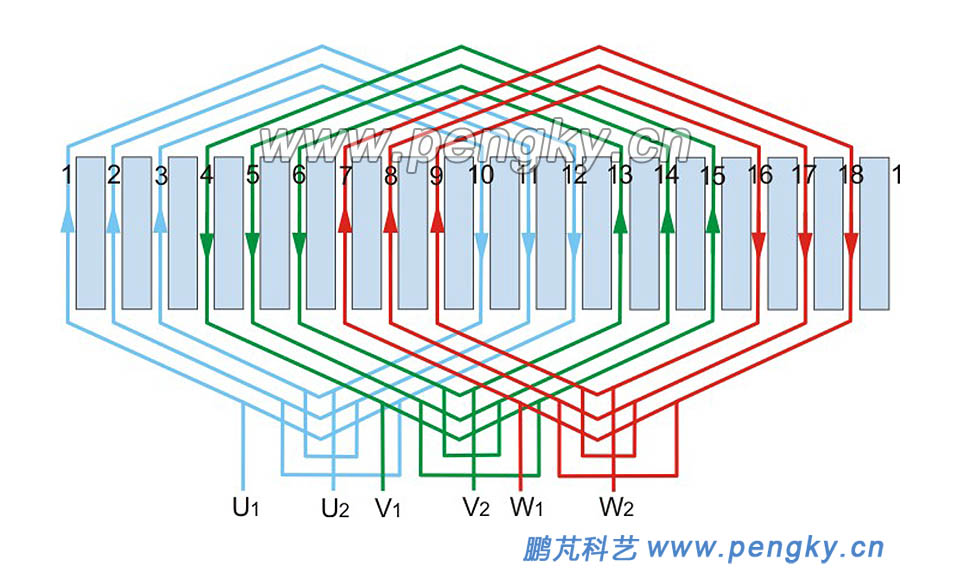

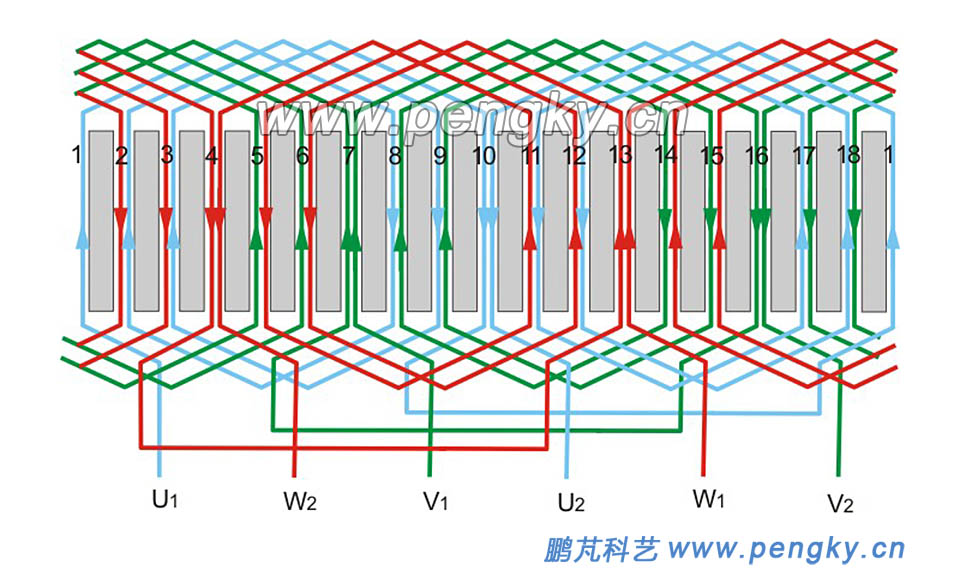

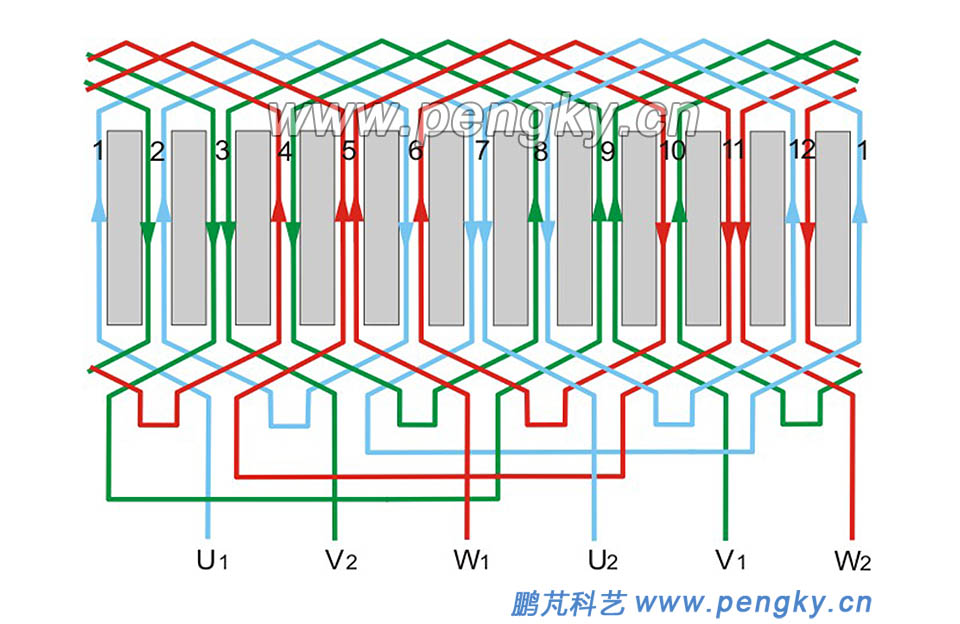

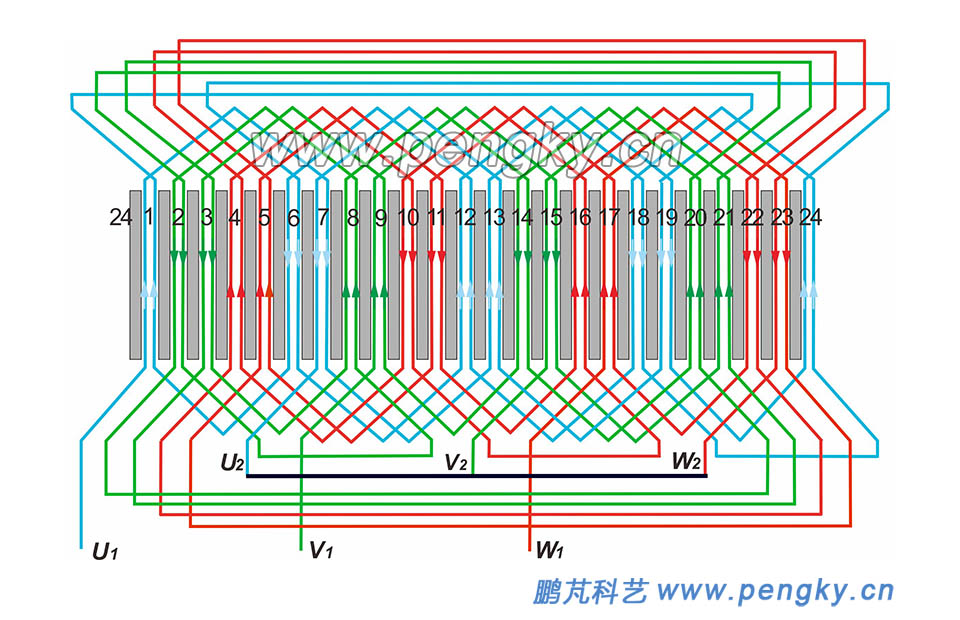

在后面繼續介紹幾個三相繞組的展開圖，就不再作分析了。

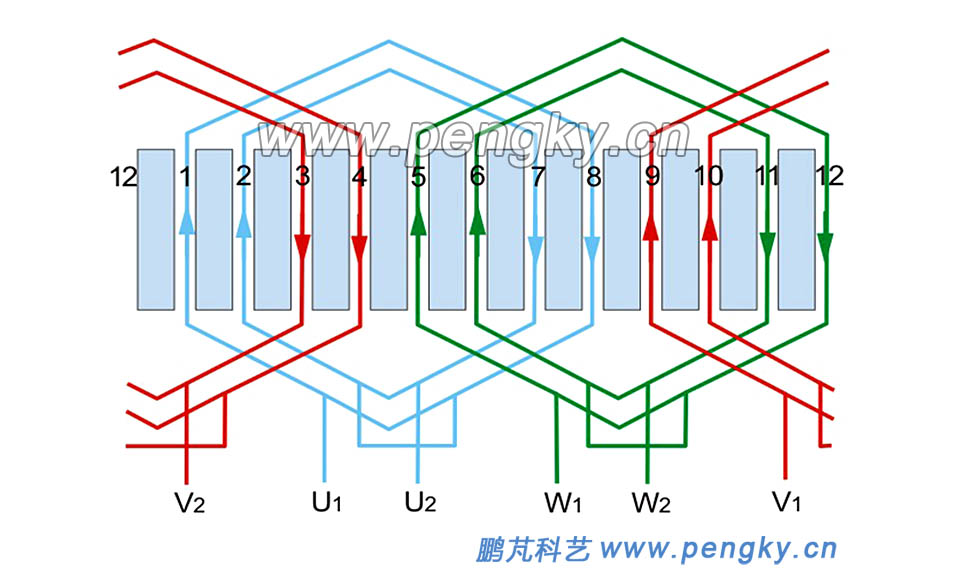

在交流電機繞組課件中介紹過單層同心式繞組，圖4是2極12槽單層同心三相繞組的展開圖。

三相交流電動機一般把三個繞組的6個首、尾端引到機殼的接線盒內，與6個接線柱相連。在接線盒內相互連接并與機外三相電源連接。主要有星形連接與三角形連接。

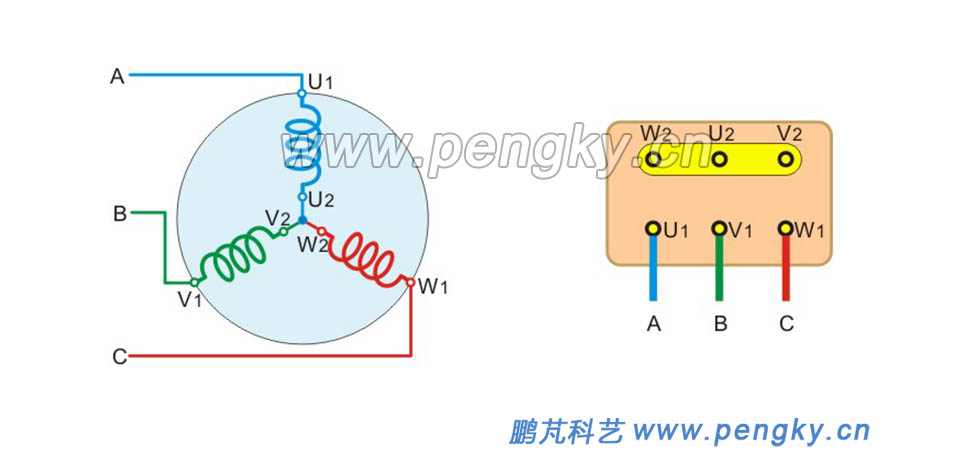

星形連接又稱為Y形連接，圖10左圖是3個繞組的星形接法，用螺旋線圈代表繞組。右圖是接線盒內的接線板，板上有6個接線柱W2、U2、V2、U1、V1、W1，把W2與U2與V2用短接片連接起來（連接點稱為中性線N），U1、V1、W1分別與機外A、B、C三相電源連接。

具體采用哪種連接方法，要依照電機銘牌上標注的接法進行連接。

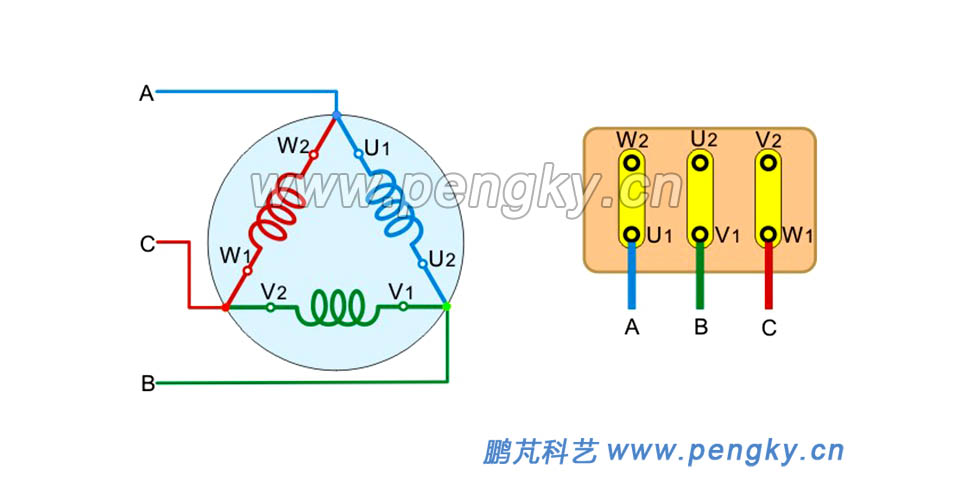

大多數三相交流電動機采用三角形接法，但有的電動機銘牌上標有“電壓380V/220V”與“接法Y/Δ”，說明在電源的線電壓為380V時，采用Y形連接；當電源的線電壓為220V時，采用Δ形連接。

功率較大的三相異步電動機起動電流大，為避免對電網的過大沖擊，多采用“Y-Δ”起動，在起動時采用Y型接法，起動電流較小，待電動機轉速接近額定轉速時再改為Δ型接法。

三相交流發電機一般采用星形接法直接引出機外。
