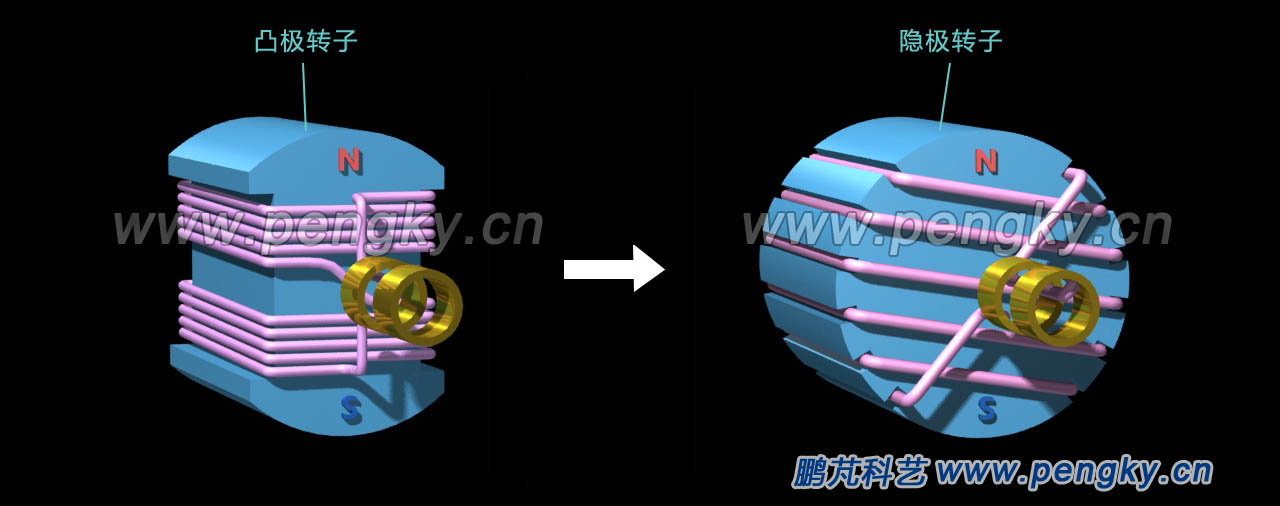

目前發電廠主要使用蒸汽輪機或燃氣輪機帶動發電機，高轉速。發電機轉子有2個磁極。發電機轉子的結構有凸極式（圖2左圖）與隱極式（圖2右圖）。

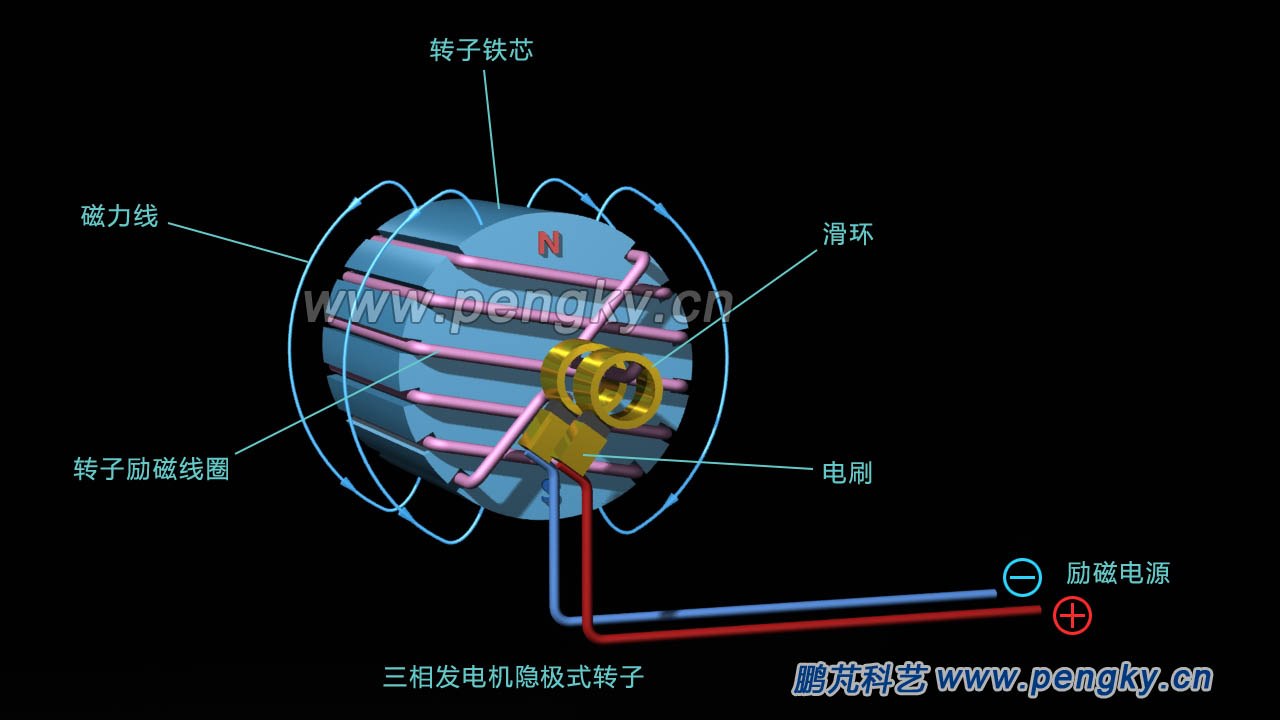

2個磁極的發電機轉子多數采用隱極式結構，大型高速三相交流發電機均采用隱極式轉子。

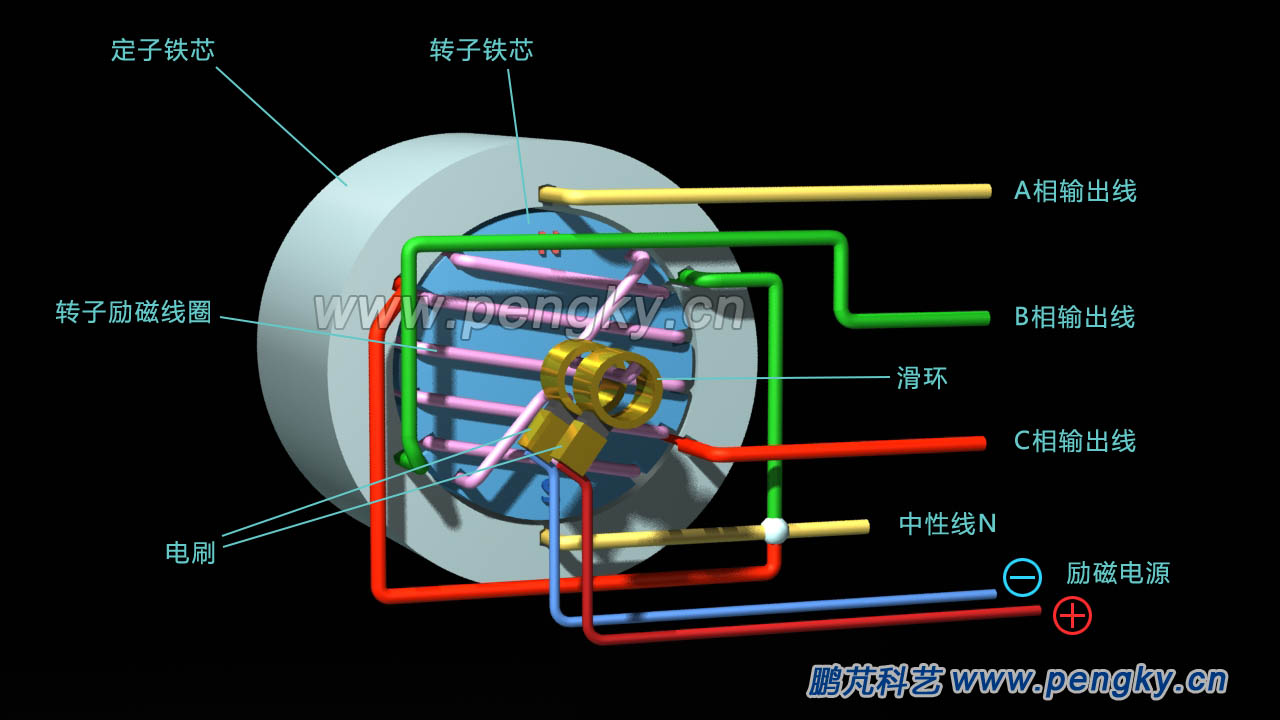

當轉子勻速旋轉時三個線圈順序切割磁力線，都會感生交流電動勢，其幅度變化周期與頻率相同。由于三個線圈相互間隔120度，它們感應電勢的相位也相差120度。

這個模型的轉子只有兩個極，所以感生的電壓頻率與轉子每秒轉速相同，是同步交流發電機，當轉速為每分鐘3000轉（3000r/min）時，發出的三相交流電頻率為50赫茲（Hz），這種兩極的同步發電機廣泛應用在燃煤電廠、燃氣輪機電廠與核電廠，這些電廠使用轉速為3000r/min的蒸汽輪機或燃氣輪機帶動同步發電機發電。

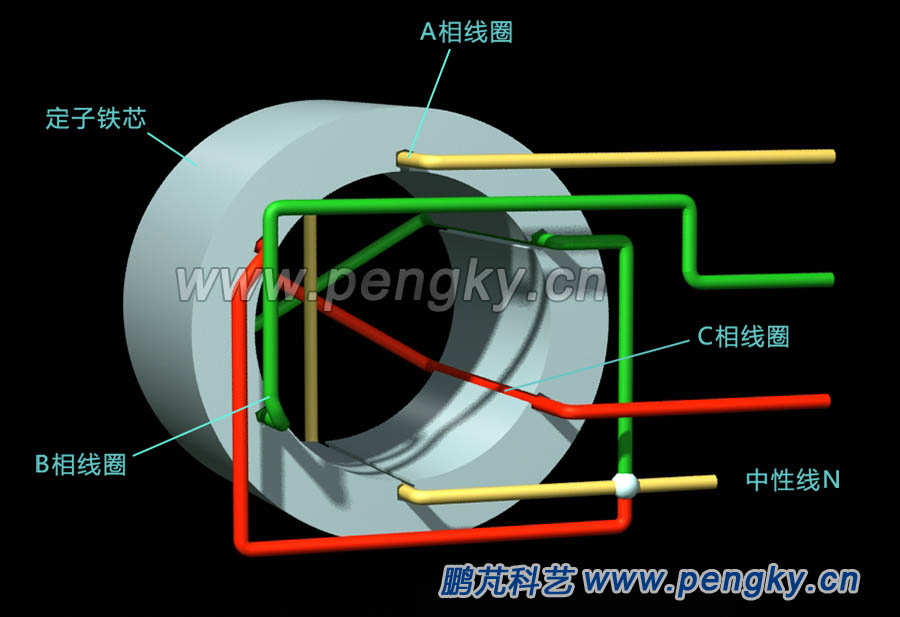

以上的原理模型電機的轉子有2個磁極，定子有6個槽，實際的三相交流發電機定子鐵芯上有多個槽，其槽數為極數的3n倍（n=1,2,3, ……），稱為整數槽，還有不成整數關系的稱為分數槽。多個線圈按規律均勻嵌裝在槽中，組成三相繞組。

下面請觀看三相交流發電機工作原理3D動畫課件，在動畫中有每根相線的輸出電勢波形。
