| 低壓汽輪機與凝汽器 |
| Low Pressure Turbine and Condenser |
| 低壓汽輪機與凝汽器組成一個整體，上方是低壓汽輪機下方是凝汽器。 |
| 低壓汽輪機 |
| 低壓汽輪機采用雙分流結構，在一個外殼（汽缸）內裝有對稱的兩個低壓汽輪機。每個汽輪機的轉子有多級葉片（動葉加靜葉），本模型僅4級。低壓汽輪機工作原理與高中壓汽輪機一樣。 |

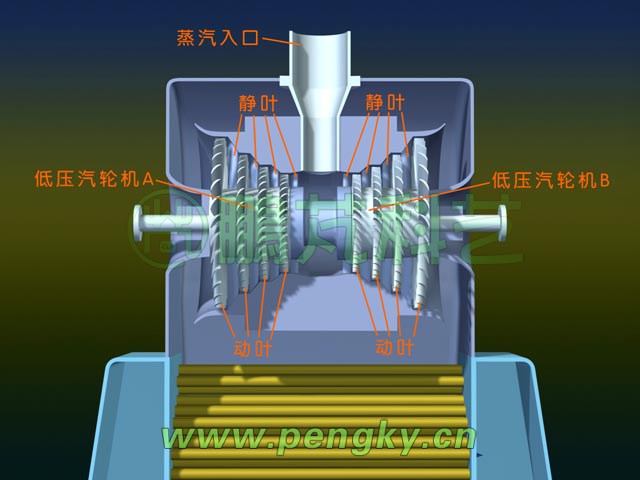

低壓汽輪機 |
進入低壓汽輪機的蒸汽壓力為每平方厘米4.6公斤，從低壓蒸汽入口進入后，分向兩邊汽缸，推動兩個汽輪機的葉片輪旋轉，作功后的蒸汽排到下方的凝汽器。 |

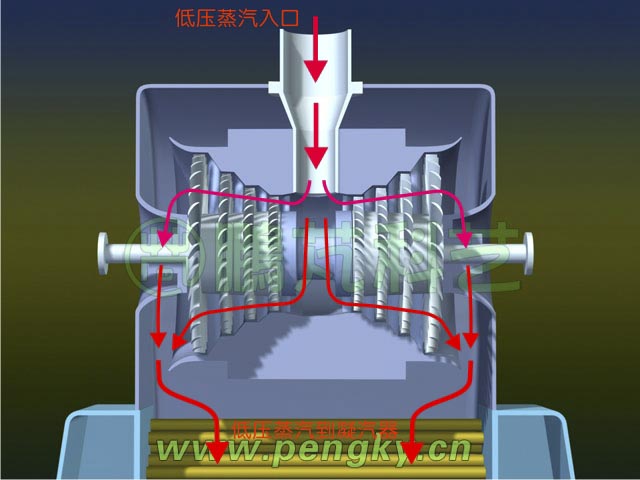

低壓汽輪機汽流走向 |
凝汽器 |
| 低壓汽輪機排出的蒸汽已釋放了絕大部分能量，但它來自高純度的除鹽水，不能排放浪費，在凝汽器把這些蒸汽冷卻成凝結水，通過凝結水泵送往鍋爐再利用。凝汽器就在蒸汽輪機下方，外殼與低壓汽輪機汽缸連為一體。 |

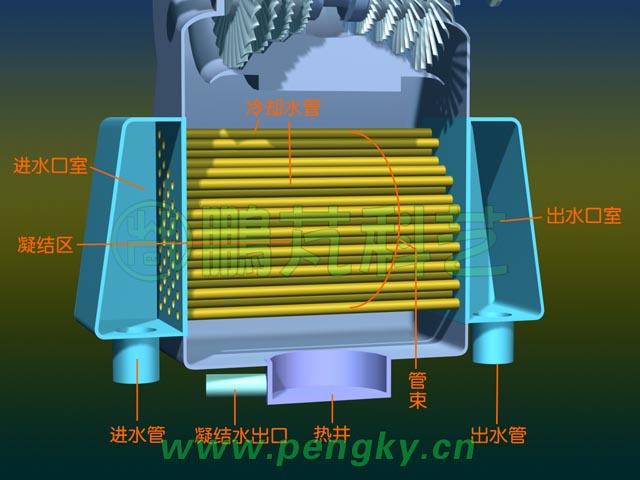

凝汽器 |
在凝汽器中排列著冷卻水管，從一端到另一端，密集的冷卻水管稱為管束。管束的左端連通進口水室，右端連通出口水室。冷卻水從進水管到進口水室，再進入管束，從管束中出來后通過出口水室的出水管流出。按一定規律排列的管束構成凝結區，低壓汽輪機排出的蒸汽碰到管束凝結成水，流到下方熱井，由凝結水泵送往鍋爐。 |

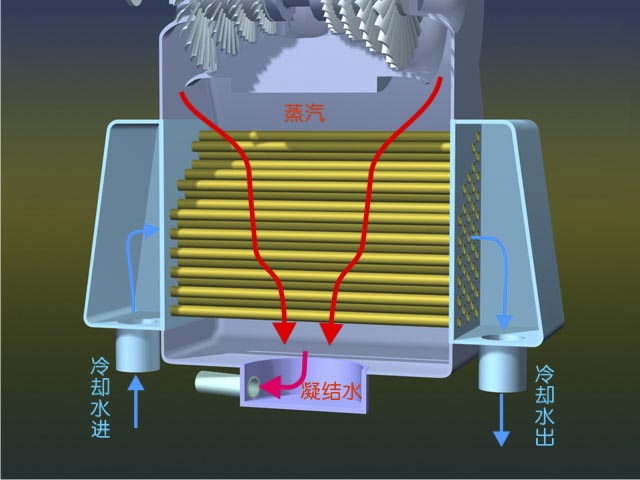

凝汽器水流走向 |
實際凝汽器的水室分布與管束排列并不都一樣，管束非常密集，結構要復雜得多，管束要有良好的導熱性能又要耐腐蝕。 請點擊觀看或下載低壓汽輪機與凝汽器動畫 |
