| 旋轉磁場交流發電機原理模型 |
| Principle of the Rotating Magnetic Field generator |

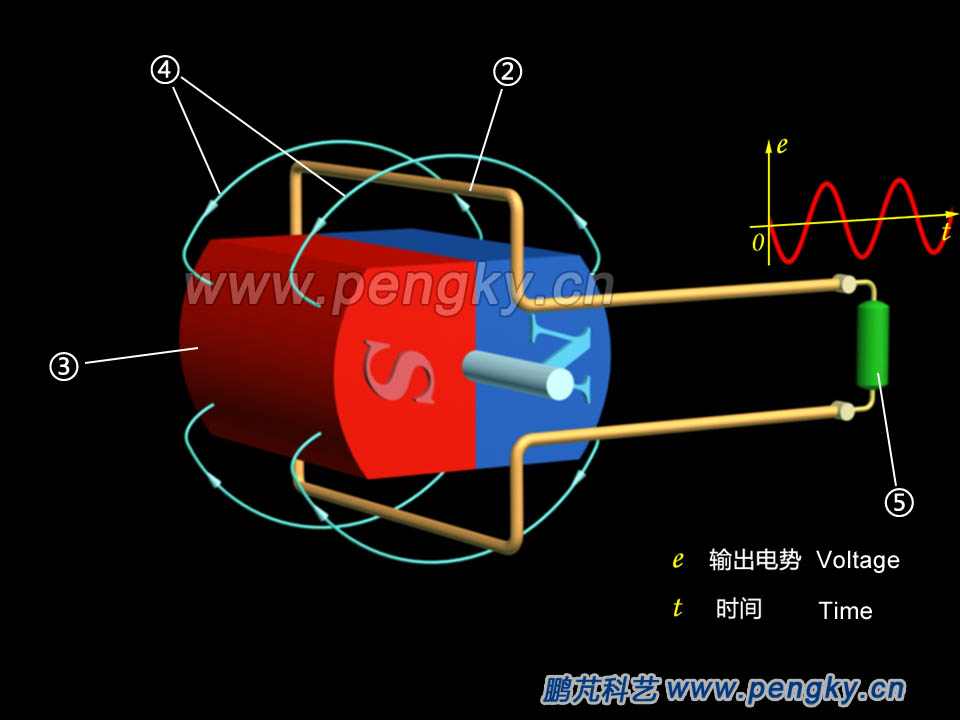

在交流發電機原理課件中模型的磁場是不動的，線圈在磁場中旋轉產生感應電勢。在實際發電機中產生感應電勢的線圈是不運動的，運動的是磁場。產生磁場的是一個可旋轉的磁鐵，兩端為南、北兩磁極，是發電機的轉子，線圈在磁鐵外圍，與磁鐵轉軸同一平面。當磁鐵旋轉時產生旋轉磁場，線圈切割磁力線產生感應電動勢。見圖1。 |
② 線圈? Copper Wire loop ? ???③ 永磁體轉子 ?Permanent magnet rotor |

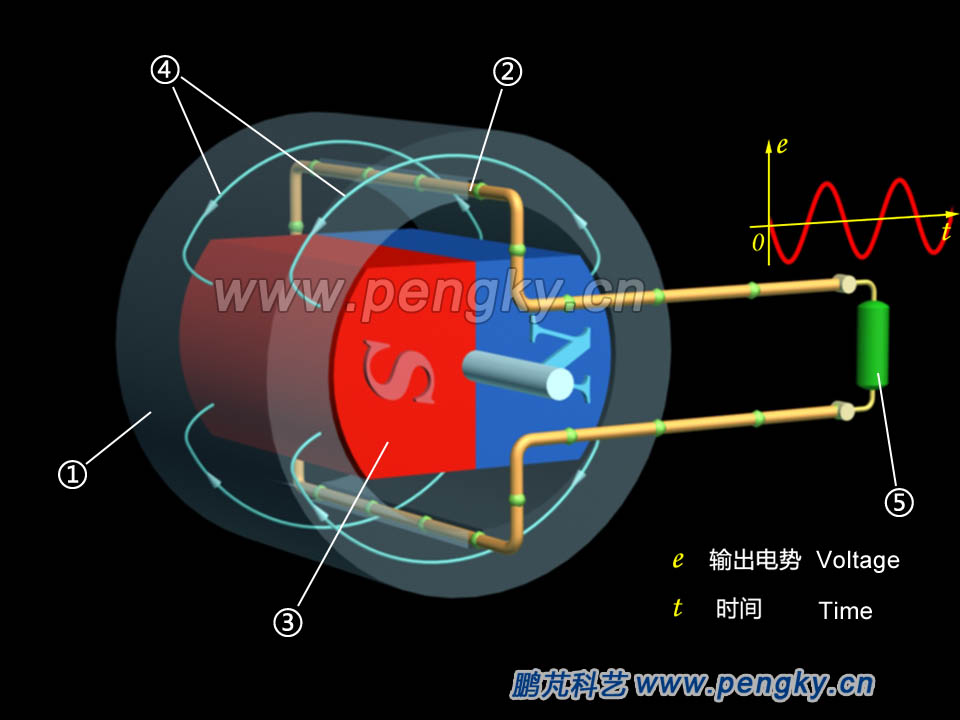

由于空氣的磁導率太低，在旋轉磁鐵的外圍安上環型鐵芯，也就是定子，可大大加強磁鐵的磁感應強度。在定子鐵芯的內圓有一對槽，線圈嵌裝在槽內。為了看清線圈電流與轉子的運動關系，把定子變成半透明的。當磁鐵旋轉時，線圈切割磁力線感生交流電流，見圖2。 |
③? 永磁體轉子 Permanent magnet rotor? ④ 磁力線 Lines of flux ⑤? 負載電阻 Load resistance 圖2--旋轉磁場交流發電機工作 |

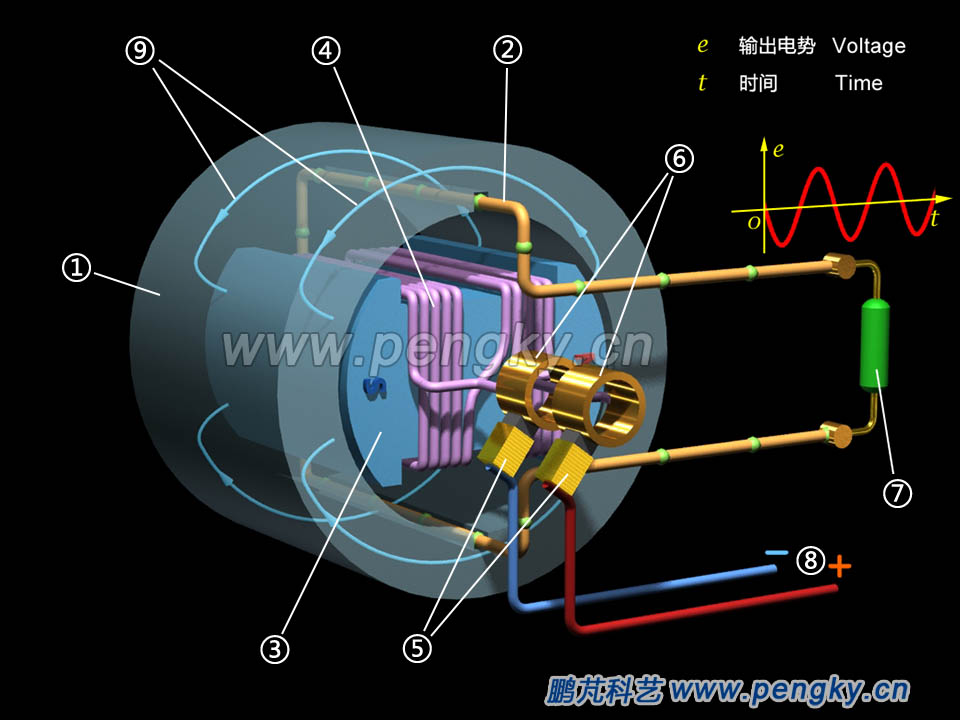

真正發電機的轉子是電磁鐵，轉子上繞有勵磁線圈，通過滑環向勵磁線圈供電來產生磁場。把定子與線圈安在轉子外圍，一個單相交流發電機原理模型就組成了，見圖3。 |
③ 轉子鐵心? Rotor core ?? ???④ ?勵磁繞組? Excitation winding? ⑤ 電刷?? Brush????? ????????⑥ ?集電環? Slip rings ⑦ 負載電阻 Load resistance ??⑧ ?勵磁電源?? Excitation power supply ⑨ 磁力線 Lines of flux 圖3--勵磁轉子交流發電機原理 |
轉子作勻速旋轉時，線圈就感生交流電流，畫面中綠色小球運動的方向表示感應電流的方向、運動的速度表示感應電流的大小。 在這個模型中感生電壓的頻率與轉子轉速完全相同，感生的電壓的變化與轉子旋轉完全對應，當轉速為每秒50轉（50r/s）或每分鐘3000轉（3000r/min）時，發出的交流電頻率為50赫茲（Hz）。由于定子繞組只有一個線框，只能發出單相交流電。有關三相交流發電機請到三相交流發電機原理模型課件。 這種旋轉磁場的發電機稱為旋轉磁極式同步發電機。在以下動畫中從旋轉電樞模型開始介紹，再介紹旋轉磁極式同步發電機原理模型。 請觀看旋轉磁極式同步發電機工作原理3D動畫。 動畫格式 .mp4，分辨率1280x720。 |
|
單相交流發電機工作原理3D動畫 |
 |
