| 直驅式垂直軸風力發電機 |
| Direct Drive Vertical Axis Wind Turbine |
升力型垂直軸風力機轉速比阻力型垂直軸風力機快得多，與同規模水平軸風力機差不多，所以直驅式發電機在升力型垂直軸風力機應用很廣泛。由于垂直軸風力機的特點，發電機可安裝在地面，這就降低了對塔架的要求，在下面幾幅圖中介紹這種直驅式垂直軸風力發電機的基本結構。 |
| 發電機在地面的直驅式垂直軸風力發電機 |

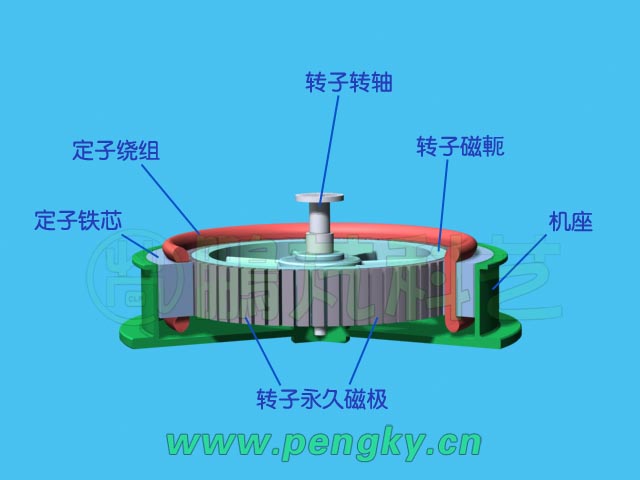

| 圖1是一個直驅式永磁內轉子發電機模型，是多極發電機，采用內轉子結構，結構與水輪發電機類似，只是轉子勵磁采用永久磁體。轉子旋轉在定子繞組中產生電流輸出。 |
|

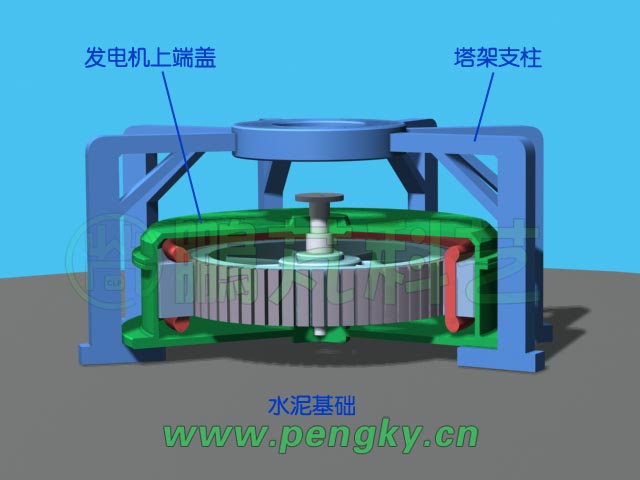

| 發電機安裝在鋼結構的塔架基座上，塔架基座的柱與梁還要支持塔架與風輪的重量與側向力，見圖2。 |
|

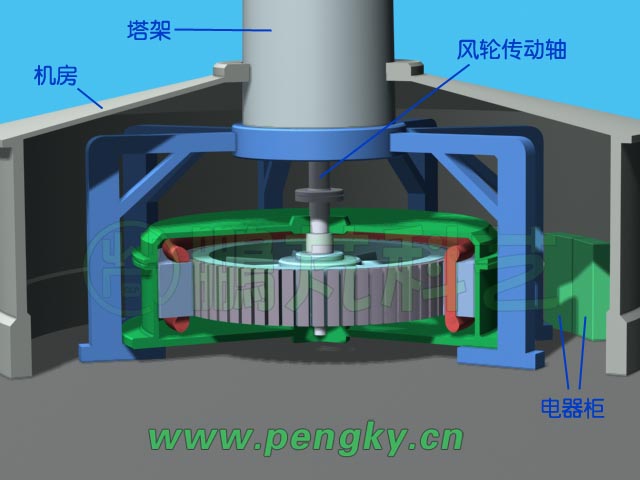

| 塔架安裝在塔架基座上，見圖3。 |
|

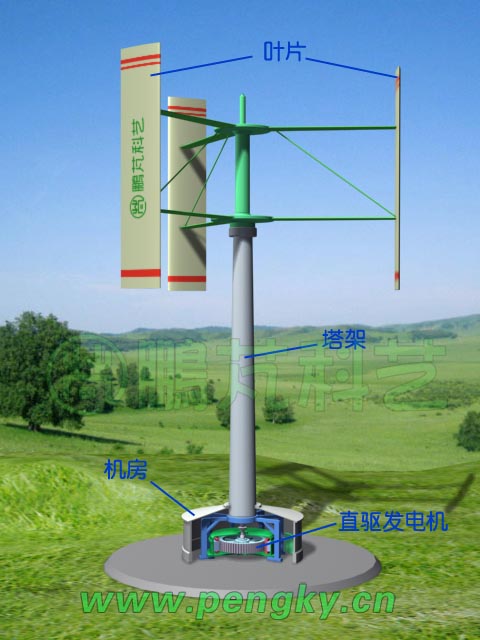

| 風輪在塔架頂端，風輪軸通過傳動軸連接在地面的發電機，發電機與風輪同步旋轉，圖4是直驅式垂直軸風力發電機效果圖。 |
|
發電機在塔架上方的直驅式垂直軸風力發電機 |

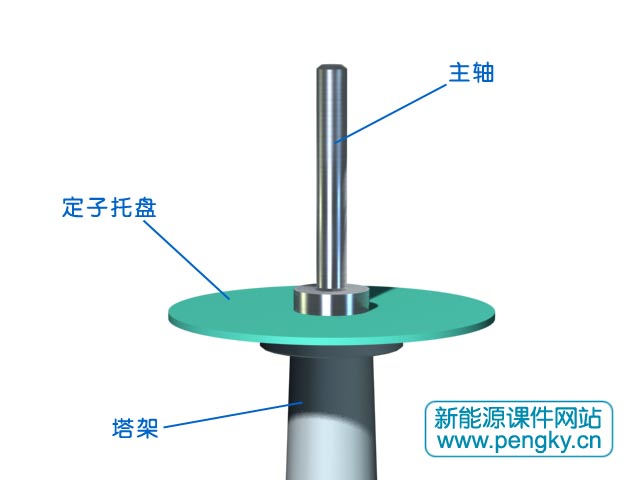

把直驅發電機安裝在塔架上部，風輪與發電機連成一體。在下面幾幅圖中介紹這種直驅式垂直軸風力發電機的基本結構。 發電機采用薄盤式永磁發電機，定子由盤式鐵芯與線圈組成，轉子由多個永磁磁極組成。定子固定在定子托盤上，圖5是裝有托盤的塔架，在托盤中心上方固定有一根轉軸，發電機的與風輪將安裝在該軸上。 |
|

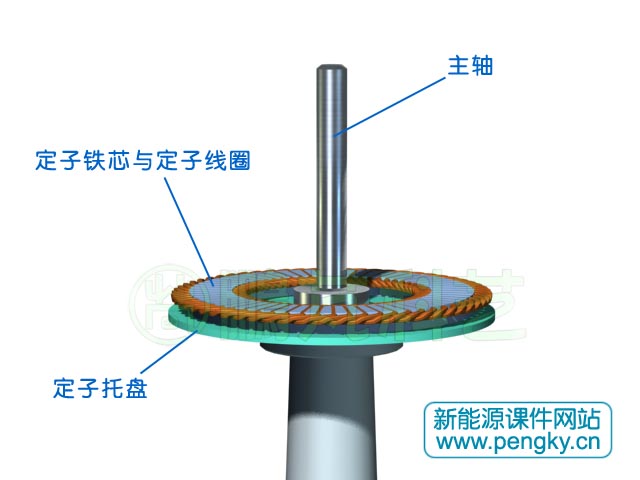

| 繞上線圈的盤式定子鐵芯固定在定子托盤上，見圖6。 |
|

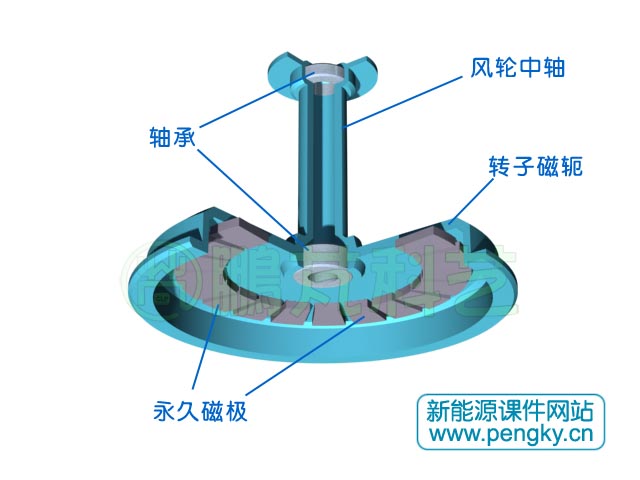

| 轉子采用永久磁體作磁極，為減小電機厚度不用專門的磁軛，電機的上端蓋就是轉子的磁軛，磁極直接固定在端蓋內下面，電機上端蓋與風輪架中軸連為一體，暫且稱為風輪轉子，在風輪轉子中軸上下端內部安裝有軸承，見圖7。 |
|

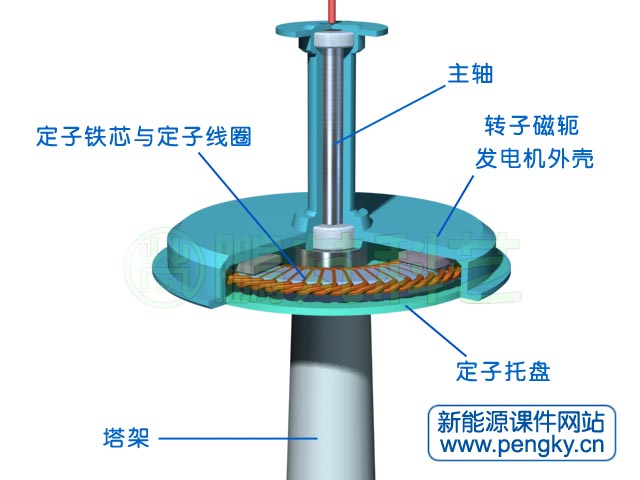

| 把風輪轉子安裝在主軸上，風輪轉子與主軸通過軸承相連接，軸承承受風輪轉子的重力與徑向力。轉子磁極與定子鐵芯有很小的間隙，風輪轉子可繞主軸自由旋轉，轉子磁軛與定子托盤共同組成發電機外殼，見圖8。 |
|

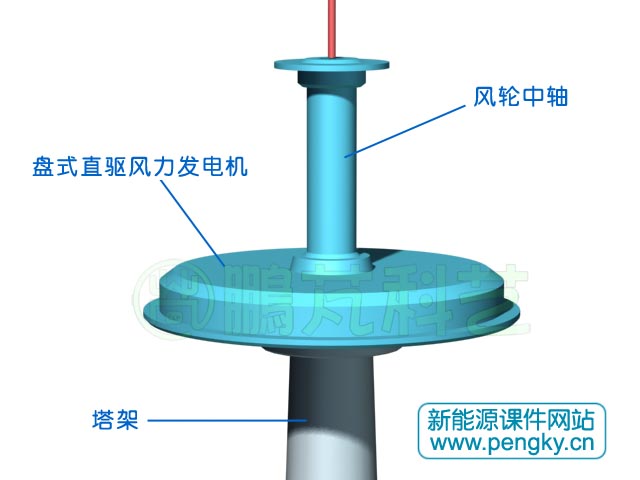

| 圖9是安裝在塔架頂上的盤式直驅風力發電機。 |
|

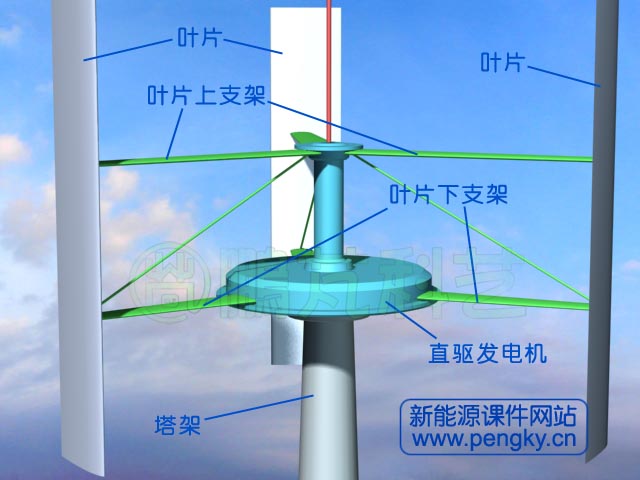

| 葉片上方支架固定在風輪轉子中軸上方，下方支架固定在發電機上端蓋外側邊緣，支架外側固定葉片，見圖10。 |
|

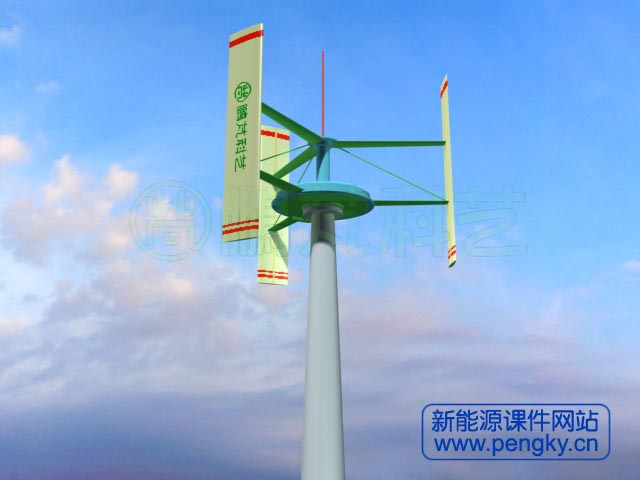

| 下面是安裝完畢的直驅式垂直軸風力發電機外觀效果圖。 |
|
| 采用較薄的盤式多極發電機直接與風輪成為一體，較緊湊，省去長而笨重的主傳動軸，而且盤式機對風的阻礙小，對氣流流動影響小。對于中小型、微型垂直軸風力發電機這種結構比較適用。 |
