發電機主要由轉子與定子組成，由于汽輪機的轉速很高，故汽輪發電機的轉子只有一對磁極，在額定轉速每分鐘3000轉時輸出50赫茲的三相交流電。

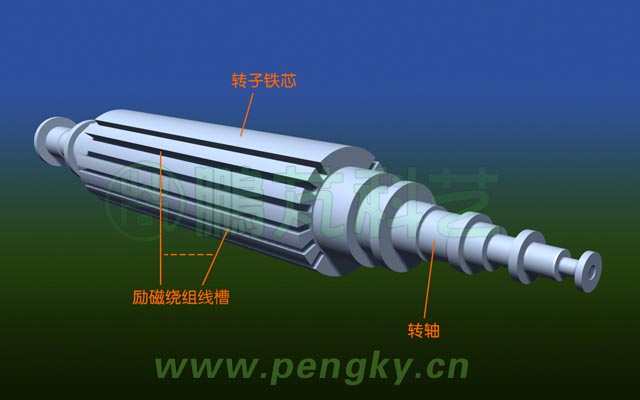

這是轉子鐵芯構造示意圖，在鐵芯圓周上開有一些槽，用來嵌放勵磁繞組，在圓周兩側各有一段槽距大的面稱為大齒，就是磁極。由于轉子圓周上沒有凸出的磁極，稱之為隱極式轉子。

隱極式轉子

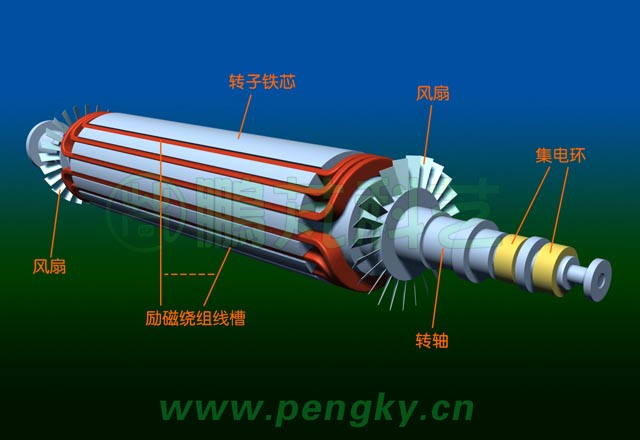

在轉子槽中嵌入勵磁繞組，勵磁繞組兩端通過集電環（滑環）接到勵磁電源，在轉子圓周兩側就形成北極與南極，旋轉時就產生旋轉磁場。為嵌有勵磁繞組的轉子模型，為降低發電機的溫度，在轉子兩端還裝有風扇。

汽輪發電機轉子

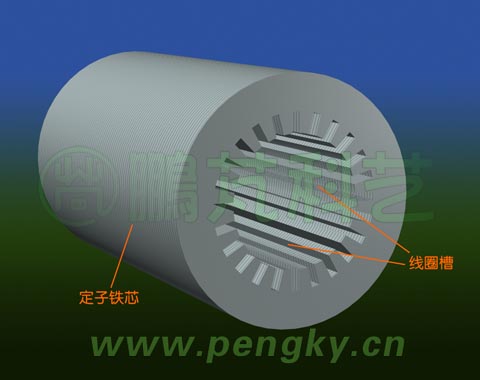

定子鐵芯由導磁良好的硅鋼片疊成，在鐵芯內圓均勻分布著許多槽，用來嵌放定子繞組。

汽輪發電機定子鐵芯

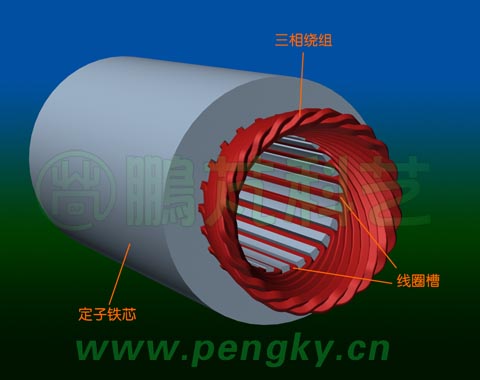

在槽內嵌放定子的三相繞組。每相繞組由多個線圈組成，按一定規律對稱排列。

定子鐵芯與三相繞組

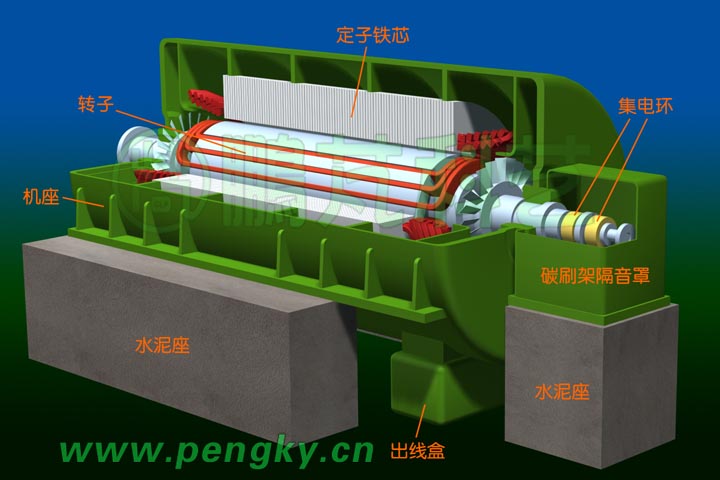

定子固定在發電機的機座（外殼）內，轉子插在定子內部，轉子由機座兩端的軸承支撐，可在定子內自由旋轉。集電環在機殼外側，和碳刷架一同裝在隔音罩內。在發電機外殼下方有發電機出線盒，發出的三相交流電從這里引出。

汽輪發電機

請點擊觀看或下載汽輪發電機3D動畫

有關汽輪發電機原理介紹請瀏覽發電機欄目“三相發電機原理”課件。

有關汽輪發電機更詳細的介紹請瀏覽發電機欄目“汽輪發電機構造”課件。
