| 環形燃燒室燃?xì)廨啓C | ||
| Annular Combustor Gas Turbine | ||

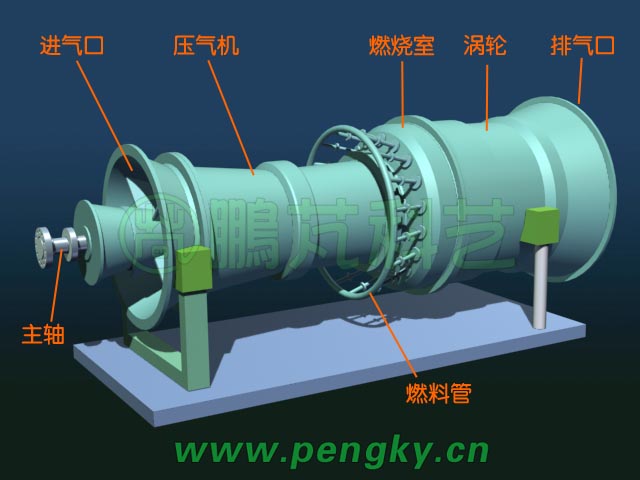

環形燃燒室燃?xì)廨啓C由軸流式壓氣機、環形燃燒室、軸流式渦輪組成。圖1是環形燃燒室燃?xì)廨啓C的外觀圖。 |
||
圖1-環形燃燒室燃?xì)廨啓C外觀 |
||

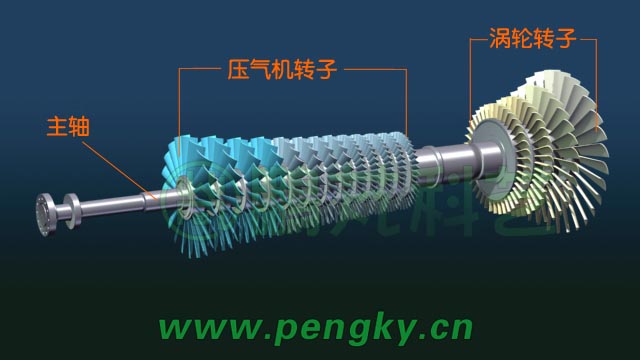

燃?xì)廨啓C的壓氣機轉子與渦輪轉子共用同一根轉軸，一同組成燃?xì)廨啓C轉子，渦輪在向外部提供動力的同時也帶動壓氣機一同旋轉，圖2是燃?xì)廨啓C轉子。 |
||
圖2-燃?xì)廨啓C轉子 |
||

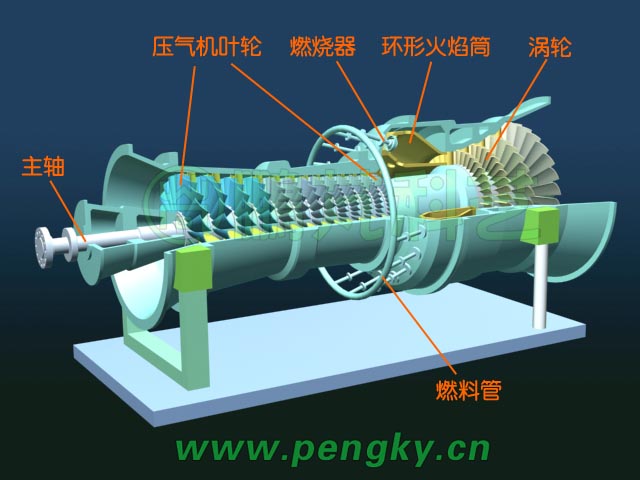

圖3是燃?xì)廨啓C剖面圖，燃?xì)廨啓C轉子安裝在機殼（氣缸）內；在壓氣機與渦輪之間有環形燃燒室，燃燒室內安裝環形火焰筒與多個燃燒器，由燃料管向多個燃燒器輸送燃料。 |
||
圖3-環形燃燒室燃?xì)廨啓C外觀 |
||

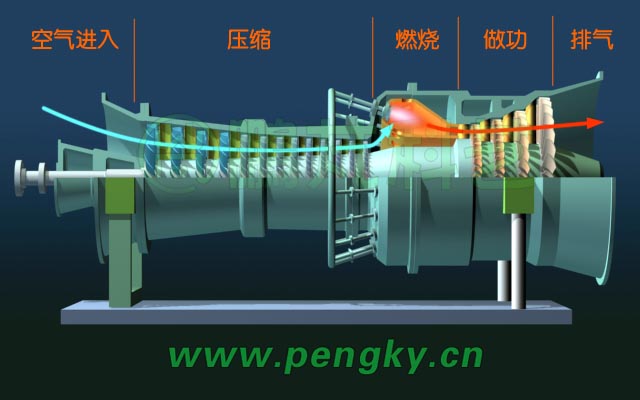

燃?xì)廨啓C工作簡單過程見圖4：空氣從進氣口進入燃?xì)廨啓C，高速旋轉的壓氣機把空氣壓縮為高壓空氣，其流向見淺藍色箭頭線；高壓空氣進入燃燒室，燃料與空氣混合在燃燒室燃燒，產生高溫高壓燃?xì)猓桓邷馗邏喝細馀蛎浲苿訙u輪旋轉做功；做功后的氣體從排氣口排出，其流向見紅色箭頭線。 |
||
圖4-環形燃燒室燃?xì)廨啓C氣流走向 |
||
下面請觀看環形燃燒室燃?xì)廨啓C運轉動畫 |
||
|
||
