塔式太陽能光熱發電系統（提高篇） |
| Tower Solar Power System（improvement） |
根據GB/T 51307—2018 《塔式太陽能光熱發電站設計標準》規定，塔式光熱發電站的規模按照總裝機容量分為大型、中型、小型。總裝機容量大于等于400 MW 宜為大型電站，小于400 MW 且大于等于50 MW 宜為中型電站，小于50 MW 宜為小型電站。注意：這里指電站的總裝機容量，也就是說，一個電站內可能由多個塔式太陽能光熱發電狀態系統組成。本課件介紹單個塔式太陽能光熱發電狀態系統。在塔式太陽能光熱發電系統課件中介紹了有關基礎知識，本課件是提高篇。對主要組成部分做進一步介紹，并介紹主要工藝流程。 |
| 1 集熱系統 |
在聚光型太陽能熱發電系統中集熱系統由集熱場和吸熱器組成。本系統采用塔式吸熱器，集熱場（吸熱場）采用定日鏡場。 |
| 1.1 吸熱器 |
| 1.1.1 吸熱器 |
目前大中型塔式太陽能聚光熱發電系統的吸熱器多采用標準管式吸熱器，在“塔式太陽能吸熱器”課件中已作介紹，這里不再重復介紹。 |
| 1.1.2 吸熱塔 |
吸熱塔高度通常在200m以上，吸熱器與許多相關設備安裝在吸熱塔的塔頂，要求塔有高強度。為防止風引起的吸熱器位移，要求塔有高剛度。首先吸熱塔要有堅固的基礎，能抗較強的地震。 吸熱塔可以是混凝土結構，塔的剛度大，不易發生位移，但在內部安裝設備與管線較麻煩。吸熱塔也可以是鋼結構，方便安裝設備與管線，但可能由于大風引起位移。近年來常用混合結構型式，即下部采用混凝土結構，上部靠吸熱器采用鋼結構，鋼結構段方便安裝各種設備與管線。 吸熱塔內應設置樓梯與電梯，滿足維護檢修的要求。吸熱塔（吸熱器）外壁宜設置校靶區，用于定日鏡跟蹤準確度的測量。吸熱塔頂應設置航空標識。 |
| 1.2?定日鏡場 |
定日鏡場由多臺定日鏡組成，聚集太陽輻射到一個焦點的聚光系統。 |
| 1.2.1定日鏡 |
定日鏡 通過雙軸跟蹤控制的單個或一系列反射單元（子鏡），將直射太陽輻射反射到預定目標的設備。 在塔式太陽能熱發電系統課件中對定日鏡做過簡單介紹，在此做補充說明。 定日鏡鏡面尺寸應根據機組容量、站址地形、環境氣象條件、吸熱塔布置及吸熱器受熱面尺寸，并結合定日鏡驅動裝置配置，經過技術經濟比較后確定。 定日鏡支架強度應滿足定日鏡遭遇極端工況時的結構安全要求，滿足當?shù)?0年一遇最大風速時不發生破壞的要求，滿足當?shù)?0年一遇的基本雪荷載，能抗冰雹沖擊，在大風中不發生彎曲和扭轉變形。 定日鏡要把太陽光準確地反射到遠距離的吸熱器上，要有很高的運轉精度與穩定性。定日鏡采用高度角-方位角雙軸跟蹤（方位-俯仰雙軸跟蹤）控制，驅動裝置可采用回轉減速機、電動推桿、液壓缸或螺旋升降機等方式，其精確度應滿足集熱場的整體性能要求。定日鏡鏡跟蹤準確度的測量按照《國家太陽能光熱產業技術創新戰略聯盟標準T/GRLM 02-2014太陽定日鏡跟蹤準確度測量方法》進行。 定日鏡宜采用水清洗方式，在缺水和冬季嚴寒地區，定日鏡可采用無水清洗方式。 |
| 1.2.2定日鏡場 |
定日鏡場是由多臺定日鏡組成用于聚集太陽輻射到一個焦點的聚光系統。定日鏡排列方式可采用輻射交錯式、陣列式等多種形式。 圖1是輻射交錯式排列的定日鏡場示意圖，僅顯示半周的排列。 輻射交錯式排列其優點是有效減少了定日鏡的反射光線被正前方相鄰定日鏡遮擋而造成的能量損失。在輻射交錯式排列布置中，定日鏡被安裝在距離吸熱塔不同距離的圓環上，稱為鏡環。距離吸熱塔最近的第一個鏡環為基本環，其半徑與吸熱塔的高度有關，其他環的半徑則根據與相鄰鏡環之間的徑向間距的大小來確定，而同一環上相鄰定日鏡之間的距離由周向間距的大小來確定。環之間的最小徑向間距需要保證相鄰鏡環上的相鄰定日鏡之間不發生碰撞；鏡環之間的最大徑向間距需要考慮減小定日鏡對其后方定日鏡反射光線的遮擋損失，但間距的增加會增加鏡場占地面積。 |
 |

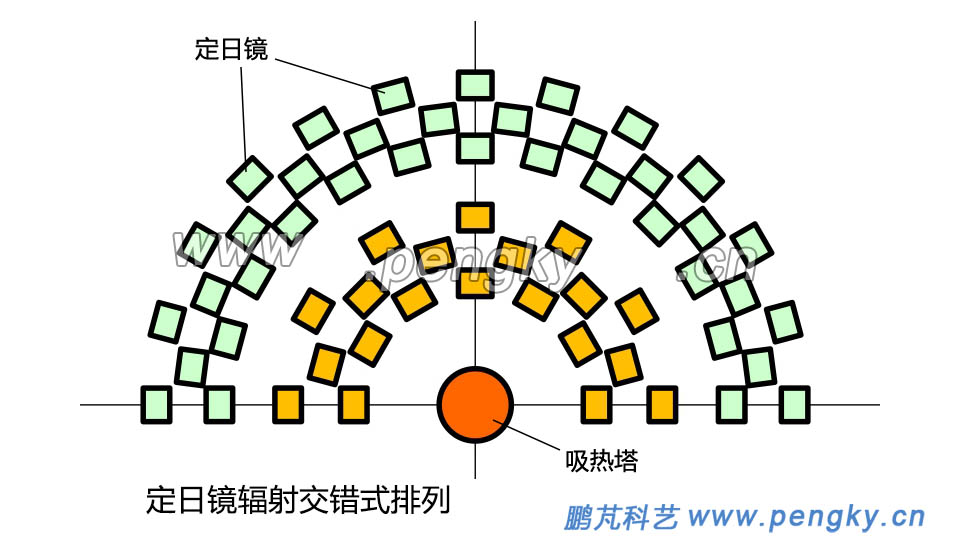

| 圖1 ?輻射交錯式排列的定日鏡場 |
圖2是陣列式排列的定日鏡場示意圖，僅顯示半周的排列。 定日鏡采用陣列式排列相對比較簡單，其特點是定日鏡按照直線進行排布，每行上的定日鏡位于同一條直線上，相鄰行之間的定日鏡交錯布局，不同行之間的行間距相等或者不完全相等，同一行上的定日鏡鏡間距相等。陣列式排列的優點是可以最大化地運用土地面積，但是其陰影遮擋損失也會相對比較大，特別是距離吸熱塔較遠的東西兩個角落區域。 |
 |

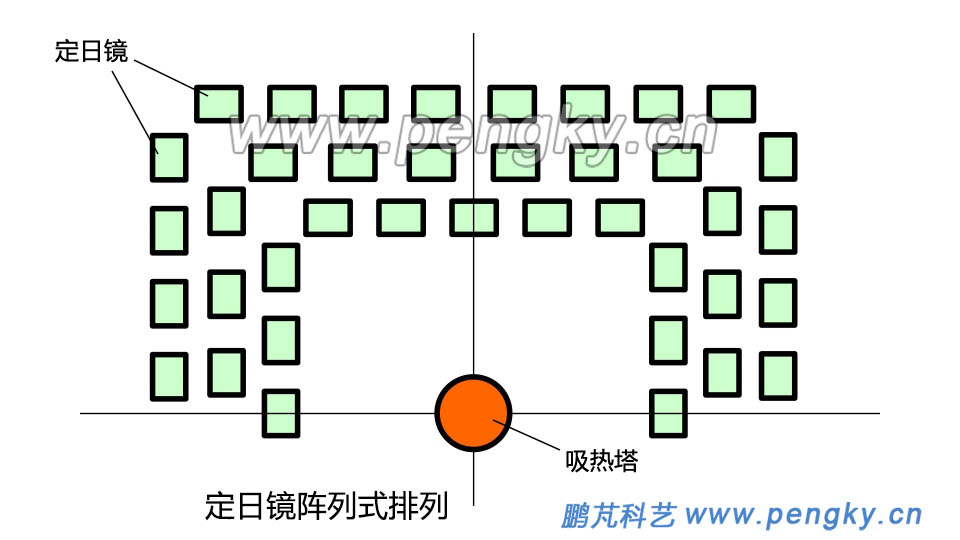

| 圖2??陣列式排列的定日鏡場 |
定日鏡場的布置應結合場年效率、地理位置、自然條件、場地范圍、土地利用率等因素，對吸熱塔高度、定日鏡與吸熱塔的距離和定日鏡間的距離進行技術經濟比較后確定。定日鏡的排列要降低陰影損失和遮擋損失。 定日鏡場的布置應留有檢修場地并滿足安裝運輸車輛、檢修車輛、清洗車輛的通行要求。定日鏡場宜設置驅鳥裝置，防止鳥類飛入鏡場被燒死。 圖3是我國敦煌的光熱發電站，其定日鏡場屬于輻射交錯式排列布置。（圖片來自網絡） |
 |

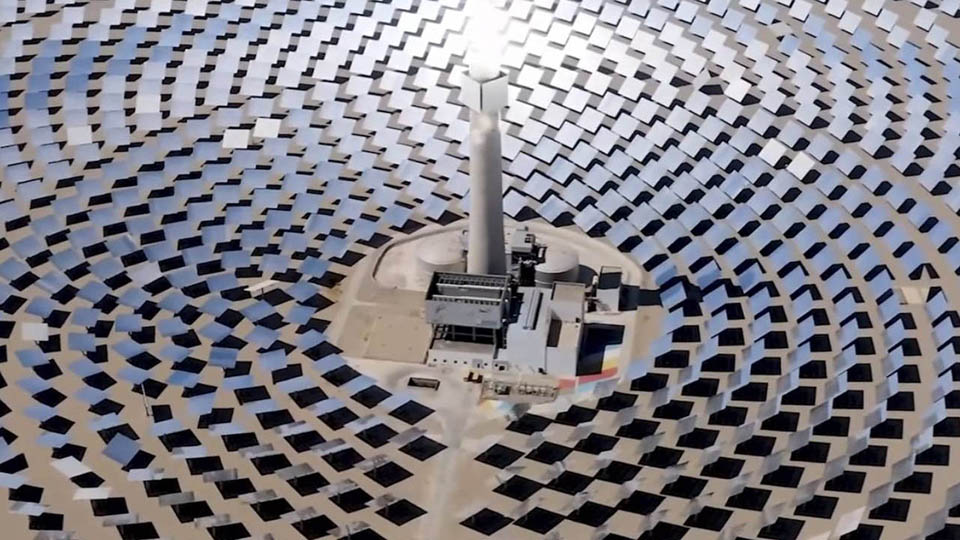

| 圖3 ?輻射交錯式排列布置的定日鏡場布置 |
| 2?儲熱系統 |
儲熱是將能量傳遞或供應給儲熱系統的過程。放熱是將能量從儲熱系統中轉移或釋放的過程。 系統采用雙罐儲熱系統，設有冷熔鹽儲罐與熱熔鹽儲罐，有關熔鹽儲熱罐的基本結構在《聚光太陽能熱發電的熔融鹽儲熱系統》中介紹，這里不再重復介紹。有關儲熱原理與流程在下面熱力系統介紹。 熔鹽冷儲罐與熔鹽熱儲罐宜露天布置。熔融鹽儲熱罐區四周應設置不可燃性實體防護堤，防護堤高度不應小于1m，防護堤內有效容積不應小于堤內最大單罐容量。熔融鹽循環泵宜選用立式泵布置在儲罐頂部。 |
| 3 熱力系統 |
圖4是塔式太陽能熱發電系統框圖，圖中紅色箭頭線表示熔鹽液走向，蘭色箭頭線表示水與蒸汽走向。系統儲熱采用雙罐熔鹽蓄熱，設有低溫儲熱罐與高溫儲熱罐。圖中的三通閥符號的開通狀態見拋物面槽式太陽能發電熱力系統。 從吸熱塔輸出的高溫熔鹽液直接輸入到高溫儲熱罐，高溫熔鹽泵將罐中的高溫熔鹽液輸送到蒸汽發生系統，把水加熱成高溫蒸汽，釋放熱量后的熔鹽液進入低溫儲熱罐。低溫熔鹽泵將冷熔鹽液輸送到吸熱塔再次加熱。 |
 |

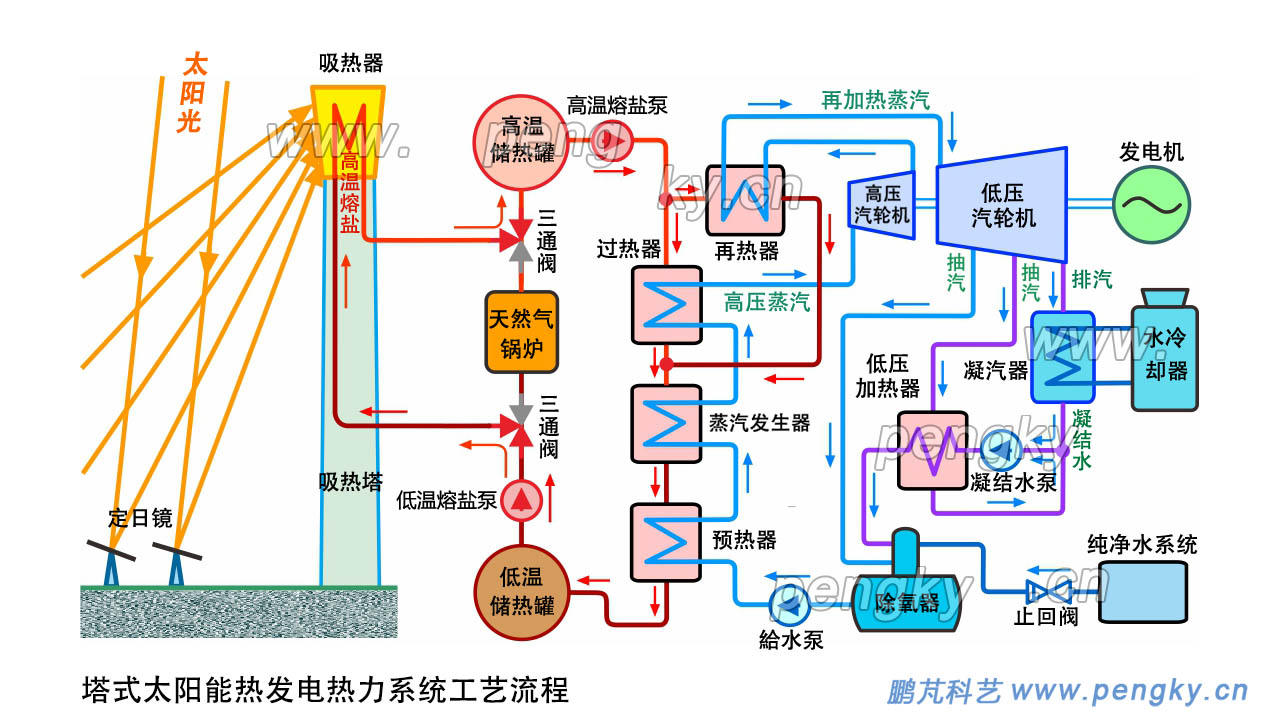

| 圖4 ?塔式太陽能熱發電系統工藝流程圖 |
| 3.1?蒸汽發生系統 |
蒸汽發生系統是由太陽能加熱產生可供汽輪機做功使用的主蒸汽系統。蒸汽發生系統主要由預熱器、蒸汽發生器、過熱器、再熱器組成，根據設計選用合適的管殼式換熱器組成，例如預熱器與蒸發器可用Ｕ形管式換熱器，過熱器與再熱器可用發卡式換熱器。 高溫熔鹽罐的高溫熔鹽液（565℃）被高溫熔鹽泵加壓輸入到過熱器與再熱器，然后依次經過蒸汽發生器與預熱器，釋放熱量后的熔鹽液（約290℃）流入低溫熔鹽罐。高揚程的低溫熔鹽泵把熔鹽液輸送到吸熱器，進行下一次集熱循環。 除氧器的純凈水（約250℃）被給水泵加壓送到預熱器，然后進入蒸汽發生器，水轉換成350℃的水蒸氣，水蒸氣進入過熱器后生成550℃的高溫高壓的過熱蒸汽，過熱蒸汽進入高壓汽輪機做功，做功后的蒸汽溫度降低，要通過再熱器升溫到550℃成為高溫中壓蒸汽再進入低壓汽輪機做功，推動低壓汽輪機旋轉，高壓汽輪機與低壓汽輪機為同軸旋轉，一同帶動發電機旋轉發電。 蒸汽發生系統宜采用露天或半露天布置，對嚴寒或風沙大等特殊氣候地區可采用室內布置。在高溫熔鹽罐與低溫熔鹽罐中間建設鋼結構框架與平臺，用來安裝全部的蒸汽發生系統。 熔鹽從高溫區流向低溫區，水從低溫加熱成高溫蒸汽，水的流動方與熔鹽的流向相反。從低到高依次布置預熱器、蒸發器、過熱器、再熱器，其中過熱器和再熱器同層布置。 圖5是青海中控德令哈50MW熔鹽塔式光熱電站的廠房區布置，（圖片來自網絡，圖中文字為本網站標注）。 |
 |

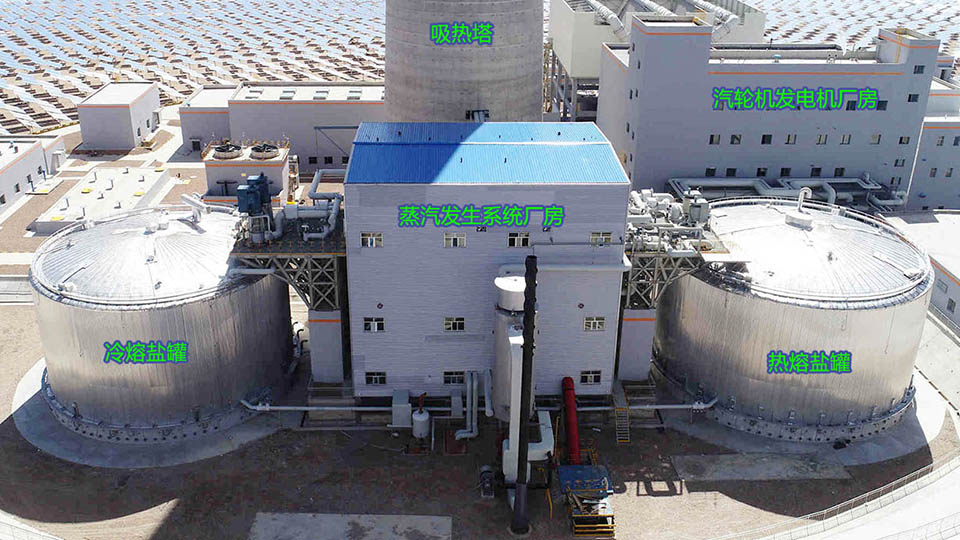

| 圖5 熔鹽罐與蒸汽發生系統的布置 |
| 3.1.1 自然循環蒸汽發生系統 |
系統采用自然循環方式時，水與汽的循環是依靠水汽的密度差來克服設備與管道的阻力推動水循環。蒸汽發生器使用汽包蒸汽發生器，汽包與蒸發器之間布置高差要能克服汽水循環回路的循環阻力，兩者間的上升管與下降管較長。圖6左圖是自然循環蒸汽發生系統工藝流程簡圖，圖中表示了各換熱器的上下位置排列，紅色箭頭線代表熔鹽液流向，藍色箭頭線代表水與汽的流向。預熱器與蒸發器采用Ｕ形管式換熱器，過熱器與再熱器采用發卡式換熱器。 從預熱器出來的給水進入汽包，從汽包下降管進入蒸發器被加熱成汽水混合物，再從上升管進入汽包，在汽包將水與蒸汽分離，從汽包輸出的飽和蒸汽再輸入到過熱器加熱成高壓過熱蒸汽（主蒸汽）。主蒸汽通過主蒸汽管路進入高壓汽輪機做功。高壓汽輪機釋放熱量后排出的蒸汽需進入再熱器升溫為高溫低壓蒸汽，輸入到低壓汽輪機做功。 |
| 3.1.2 強制循環蒸汽發生系統 |
系統采用強制循環方式時，汽包與蒸汽發生器之間的水循環靠強制循環泵的壓力流動，其循環推力比自然循環方式大得多，無須考慮汽包與蒸發器間的高差布置，圖6右圖是強制循環蒸汽發生系統工藝流程簡圖。 強制循環蒸汽發生系統的壓力可控范圍大，有利于發電機組滑參數運行。強制循環的循環水動力比自然循環方式的大，換熱器的管徑可減小，換熱器的體積大大縮小。強制循環可采用比較靈活的布置方式，不需要較高的空間布置。 水汽循環工藝流程與自然循環相同，不再介紹。 |

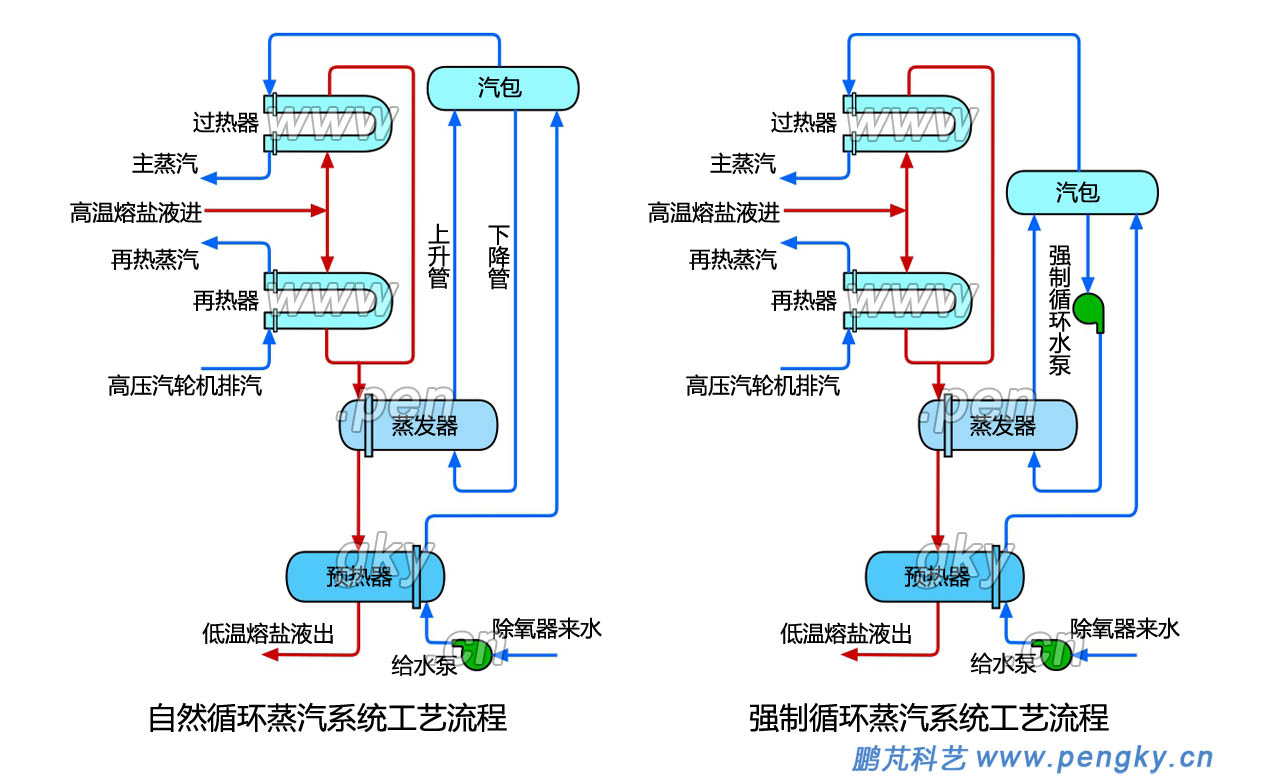

| 圖6 ?自然循環與強制循環蒸汽發生系統工藝流程 |
| 3.2 回?zé)崤c給水系統 |
在整個汽水循環中使用的是純凈水，純凈水不可以浪費，在低壓汽輪機做功后的蒸汽必須冷卻成水，再次送去蒸汽發生系統進行循環。蒸汽冷卻成水是通過凝汽器完成的，凝汽器中裝有大量的銅管，管中通有循環冷卻水。汽輪機的排汽與凝汽器銅管接觸被冷卻，放出汽化潛熱變成凝結水，凝結水溫度一般為40℃左右。吸收熱量的冷卻成水到水冷卻器（冷卻塔）降溫。 凝結水由凝結水泵輸送到低壓加熱器，低壓加熱器的熱源是從低壓汽輪機抽出的蒸汽。該蒸汽在低壓加熱器釋放熱量后與凝結水一同再送到低壓加熱器。水升溫至200℃左右送到除氧器進行除氧，因?yàn)樗泻醒鯕饩蜁g蒸汽發生系統，除氧是必需的。系統采用熱力除氧，利用低壓汽輪機抽出的蒸汽進行除氧，同時對被除氧的水進行加溫。除氧器的水通過給水泵（高壓水泵）輸送到預熱器（高壓加熱器），進入蒸汽發生系統，進行水汽循環。 蒸汽在循環過程中總會有些泄漏，要對系統系統進行補水，熱電廠都有純凈水生產設備，供給系統用水，在正常運轉時只是少量補水。可以通過除氧器進行補水，也可以通過凝汽器補水，或通過控制同時對兩者進行補水。 |
| 4 汽輪機與發電機 |
汽輪機與發電機安裝在汽機房，汽機房要緊靠蒸汽發生系統。汽機包括高壓汽輪機與低壓汽輪機。550℃的高壓過熱蒸汽進入高壓汽輪機做功，做功后的蒸汽壓力與溫度都降低了，需通過再熱器加熱到550℃，進入低壓汽輪機再次做功。高壓汽輪機與低壓汽輪機與發電機同軸旋轉。 低壓汽輪機采用凝汽式汽輪機，具有抽汽功能。凝汽式汽輪機是有凝汽器的汽輪機，有關介紹見低壓汽輪機。汽輪機應具備多段抽汽功能，前段抽汽去預熱器，后段抽汽去除氧器。 |
| 5 儲能投運 |
儲能投運是在吸熱器輸出不足或沒有時，由儲能系統為發電系統提供能量的運行模式。在多云天氣或夜晚進入儲能投運，就由熱熔鹽罐存儲的熱量提供發電所需能量。熱熔鹽罐中的熱熔鹽液通過熱罐熔鹽泵輸送到蒸汽發生系統，把水加熱成高溫高壓蒸汽，釋放熱量后的熔鹽液進入冷熔鹽罐，進行下一次集熱循環。 蒸汽發生系統與回?zé)崤c給水系統運行流程與正常運行相同，就不再介紹了。圖7 是塔式太陽能熱發電系統儲能投運工藝流程圖。 |

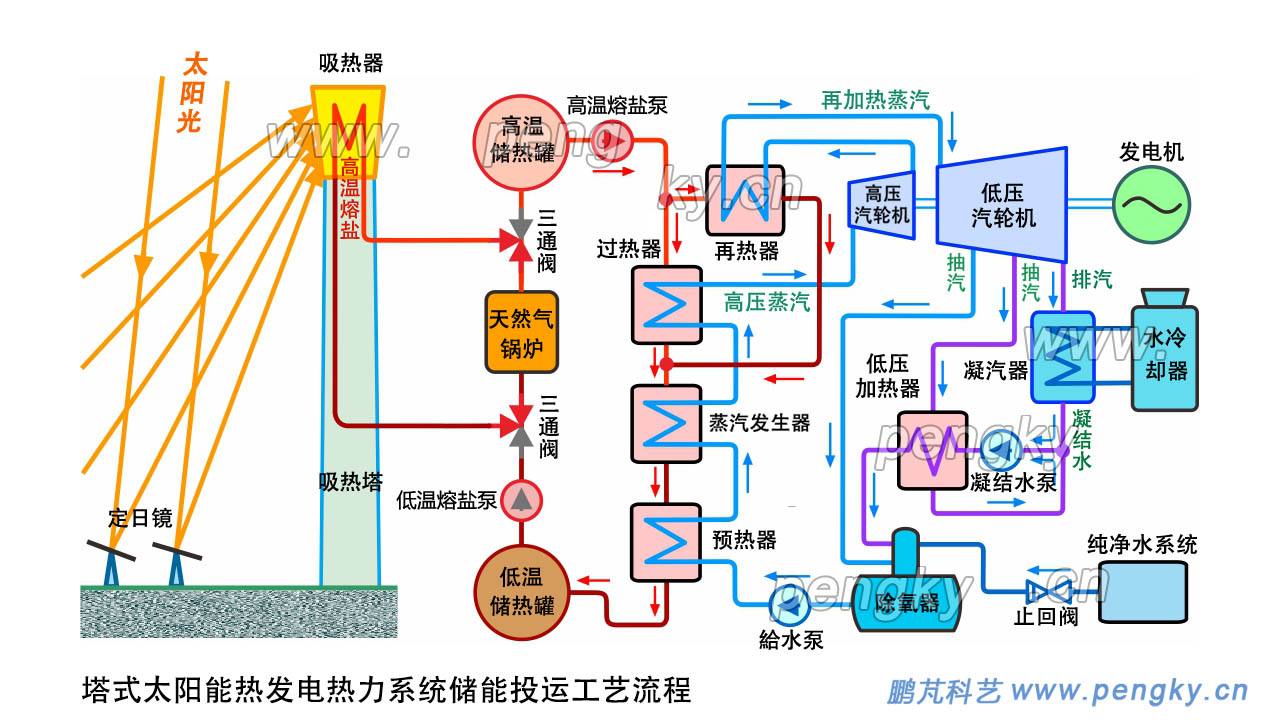

| 圖7?塔式太陽能熱發電系統儲能投運工藝流程圖 |
| 6 燃?xì)夤?/strong> |
輔加熱器是通過消耗其他非太陽能燃料加熱傳熱流體的設備，一般使用燃?xì)忮仩t。 如果較長時間沒有陽光，熱熔鹽罐存儲的熔鹽液不足，需通過天燃?xì)忮仩t提供發電所需能量。冷熔鹽罐中的低溫熔鹽液通過冷罐熔鹽泵輸入到天燃?xì)忮仩t，熔鹽液在鍋爐中被加熱到565℃，進入熱熔鹽罐。 其他運行流程與正常運行相同，就不再介紹了。圖8 是塔式太陽能熱發電系統燃?xì)夤峁に嚵鞒虉D。 |

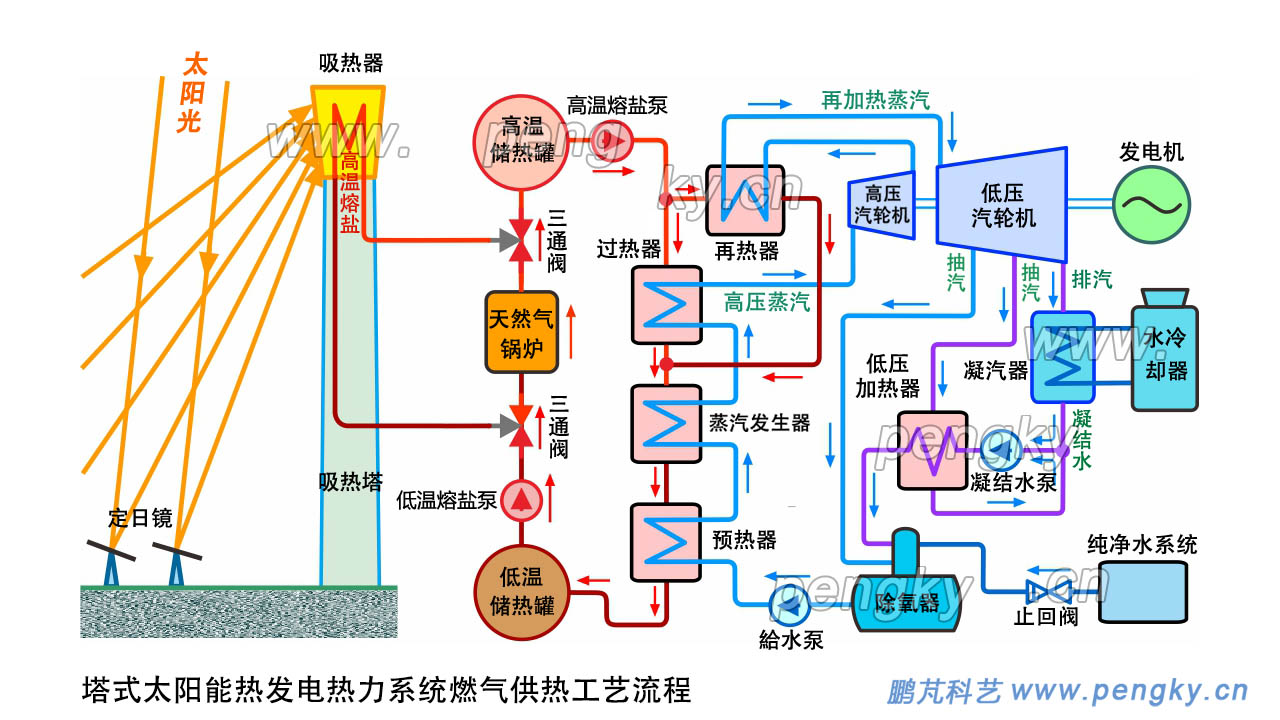

| 圖8 ?塔式太陽能熱發電系統燃?xì)夤峁に嚵鞒虉D |
| 7 ?結語 |
以上介紹僅為系統的主要的設備與流程，一些數據只作為參考，實際系統根據不同設計會不同。實際系統要復雜得多，一些熱交換部件兩流體溫差大時可能是2級串聯，例如低壓加熱器是由2個或多個換熱器串聯組成，從汽輪機多級抽出的蒸汽進行加熱。預熱器也由2個或多個換熱器串聯組成。 實際系統中管道錯綜復雜，有各種控制閥門，有多個泵，大量的儀表與傳感器。 |
