在定子鐵芯的每個齒上繞有線圈，所有線圈節距為1，這些線圈組成三相繞組，稱為集中式繞組，見圖2，在圖中部分齒還未繞上線圈。集中繞組線圈的端部長度短，銅損小，用銅量少，生產加工較容易，電機效率也較高。

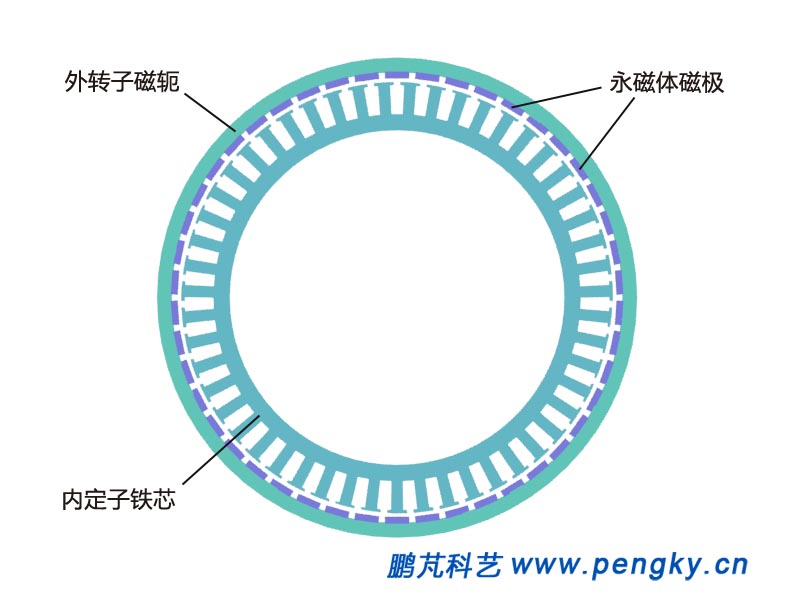

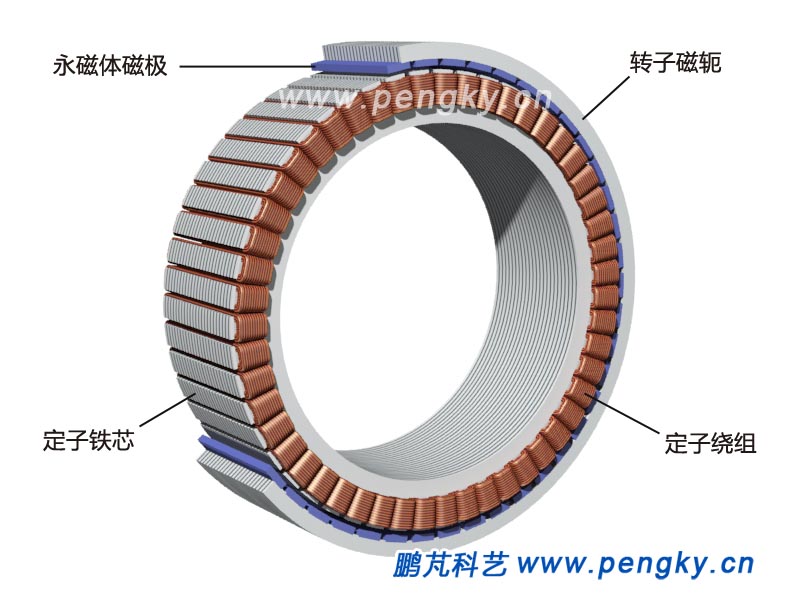

在轉子磁軛內圓周安裝有永磁體磁極，磁通方向為徑向，相鄰磁極的極性相反，見圖3，圖中轉子剖去一部分。

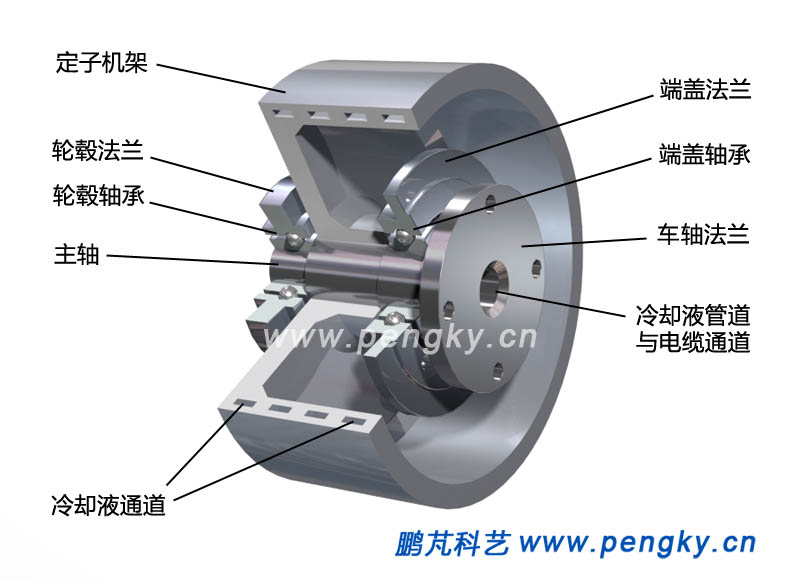

定子機架用來安裝定子鐵芯，機架圓周內有環形槽孔通道，通道連接冷卻液管道，與外部冷卻液泵連接，對定子鐵芯進行冷卻。定子機架固定在主軸上，主軸中心有通孔，定子繞組的電源與控制信號電纜、冷卻液管道從孔中進入定子，在主軸上還安裝有輪轂軸承與端蓋軸承，見圖4。

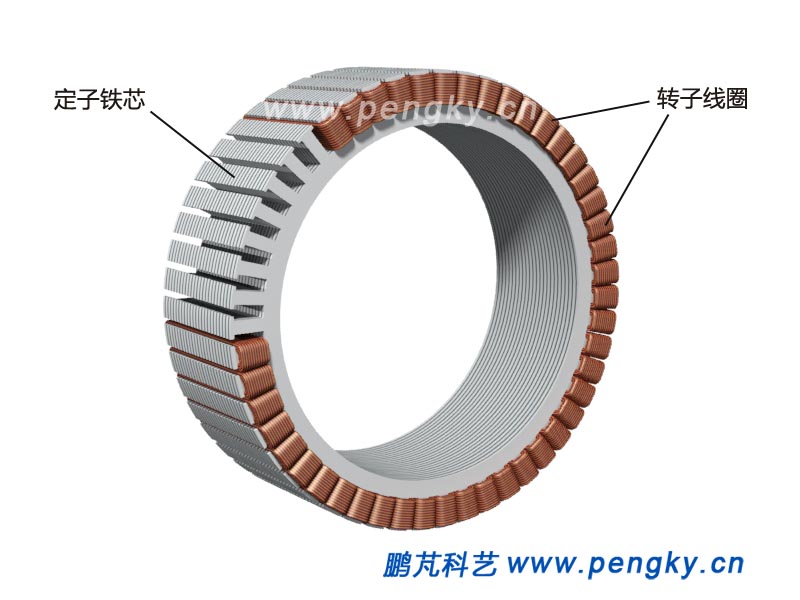

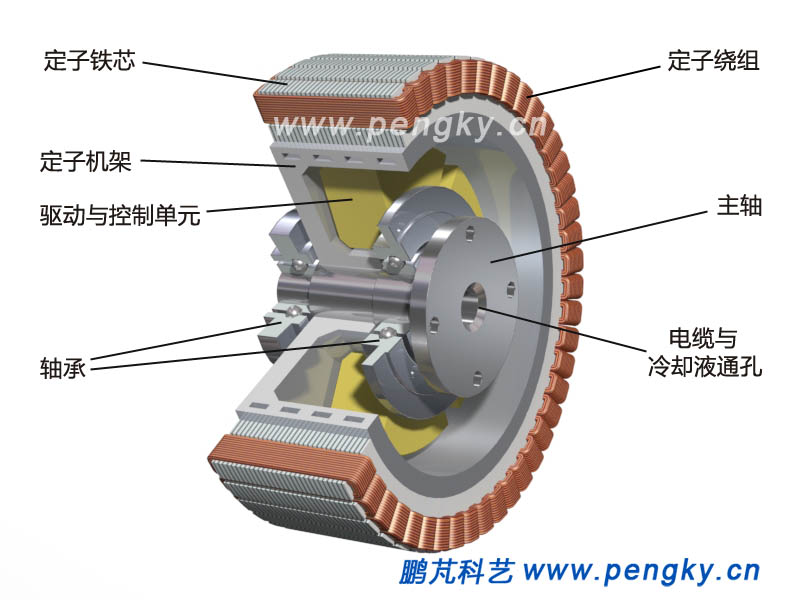

在定子機架上安裝定子鐵芯，在鐵芯的每個齒上繞上線圈，按規定的方式對線圈進行連接，見圖5。

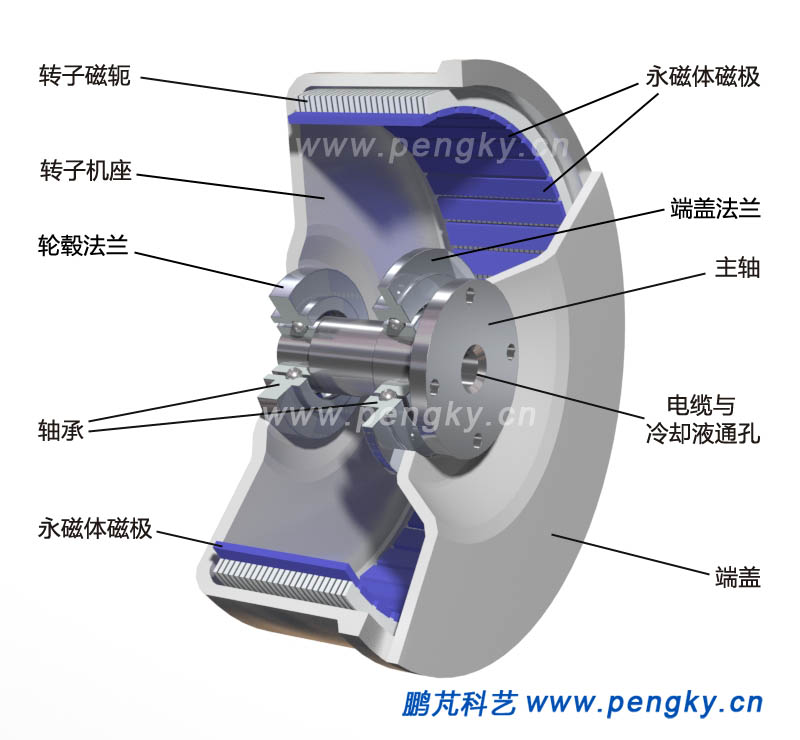

轉子磁軛是安裝在轉子機座的內圓周壁上，在磁軛內圓周壁上貼有永磁體磁極。轉子機座與轉子端蓋是整個轉子的支撐密封外殼。轉子機座安裝在輪轂軸承的法蘭上，轉子端蓋是安裝在端蓋軸承法蘭上，圖6是相關結構示意圖，為簡單明了，圖中沒有顯示各種連接螺絲。

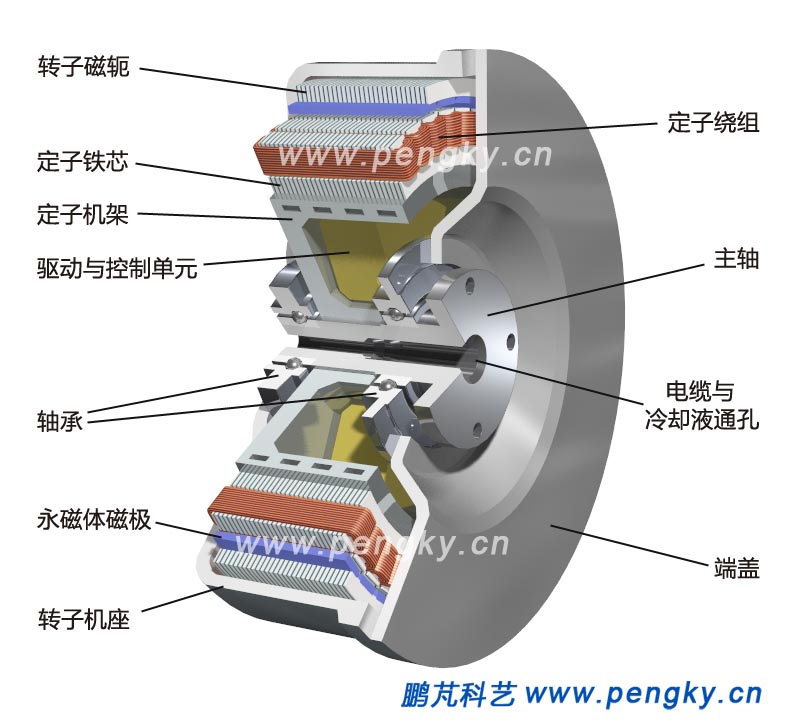

實際是先安裝定子，再安裝轉子，安裝好的電機見圖7。

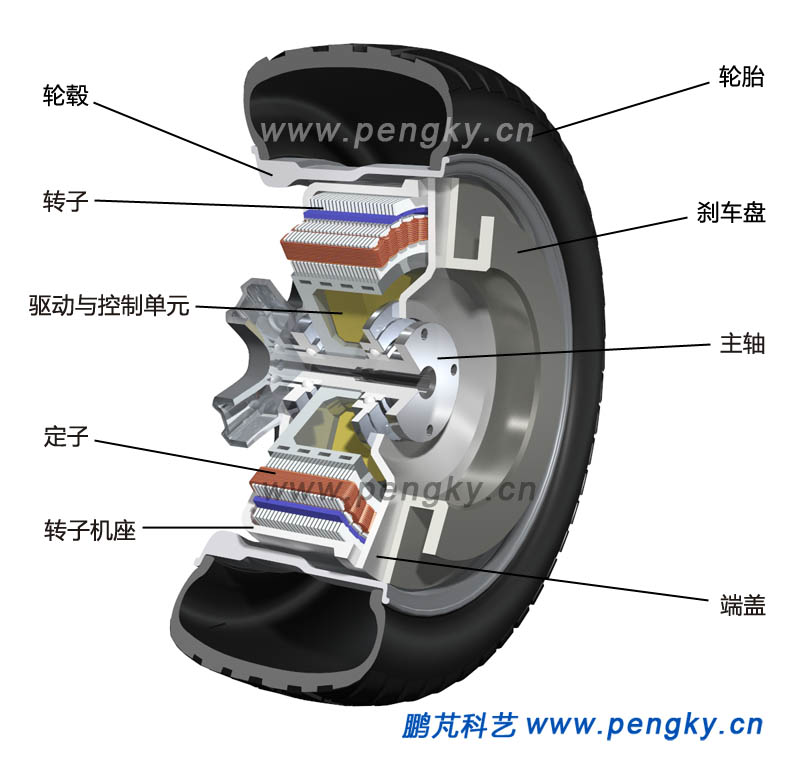

把電機安裝在車輪的輪轂內，同時把輪胎也安裝在輪轂上，圖8是安裝好輪胎的輪轂電機剖視圖。

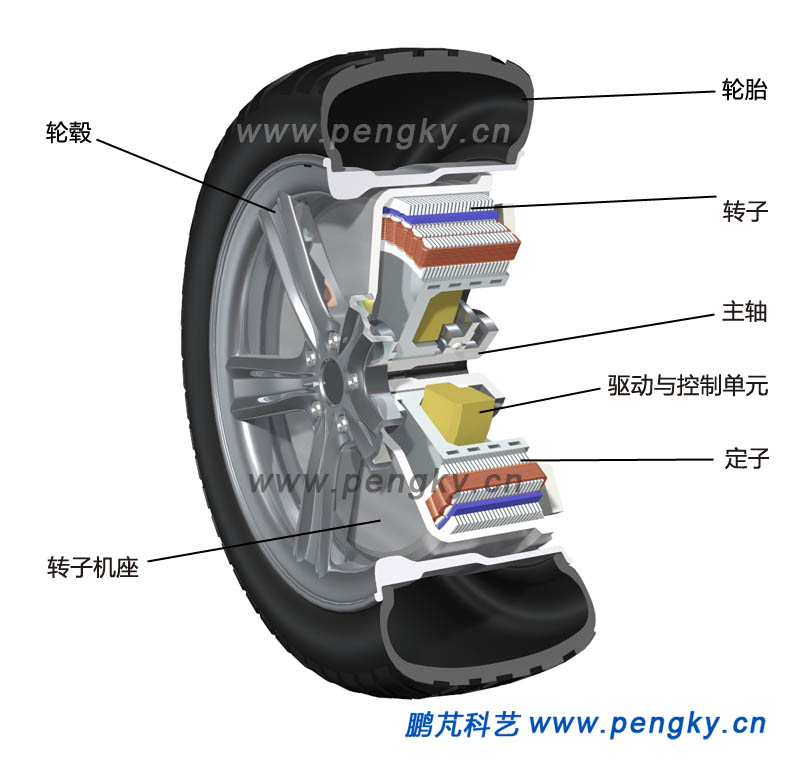

圖9是安裝好輪胎的輪轂電機另一方向的剖視圖。
